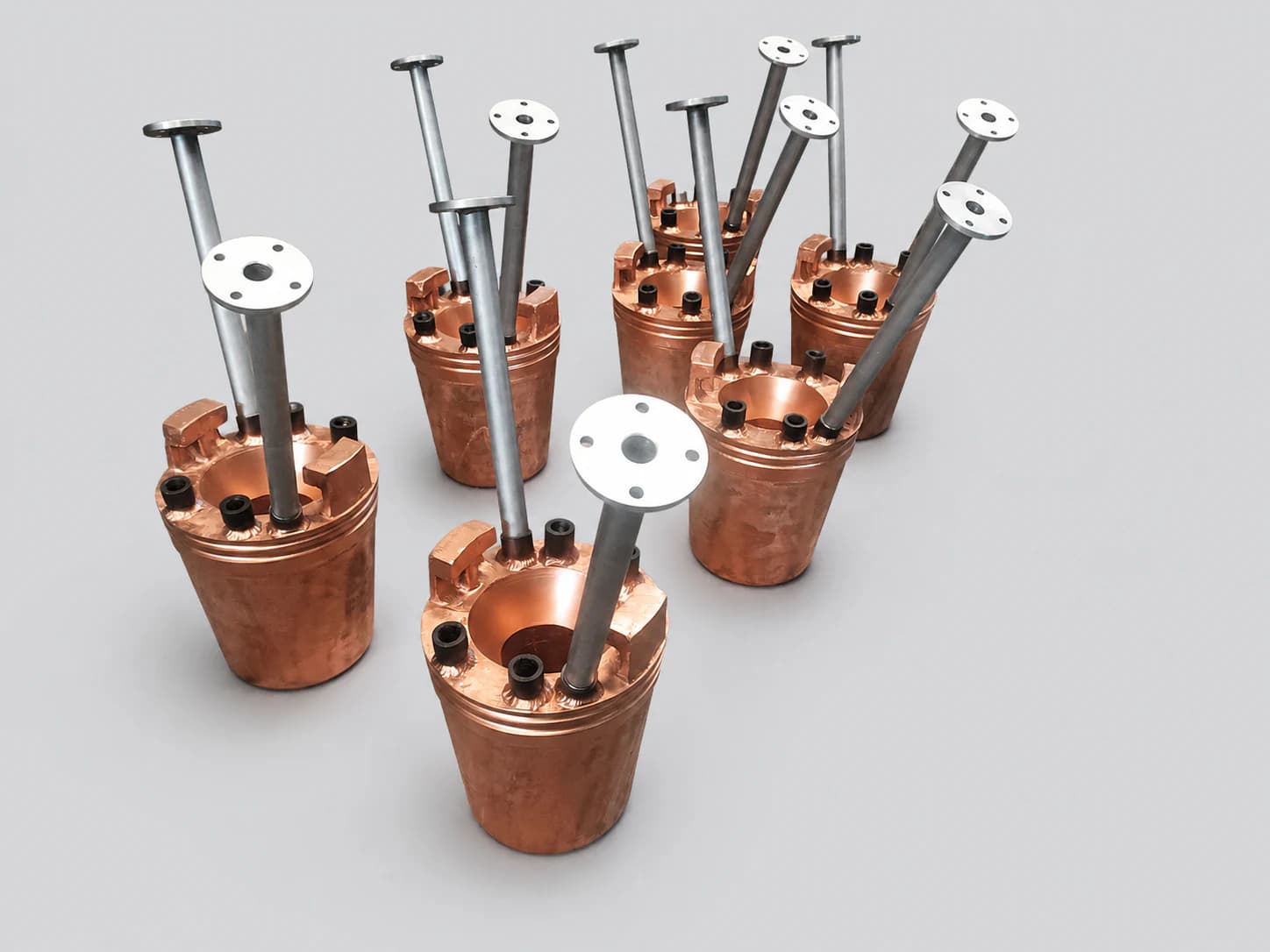

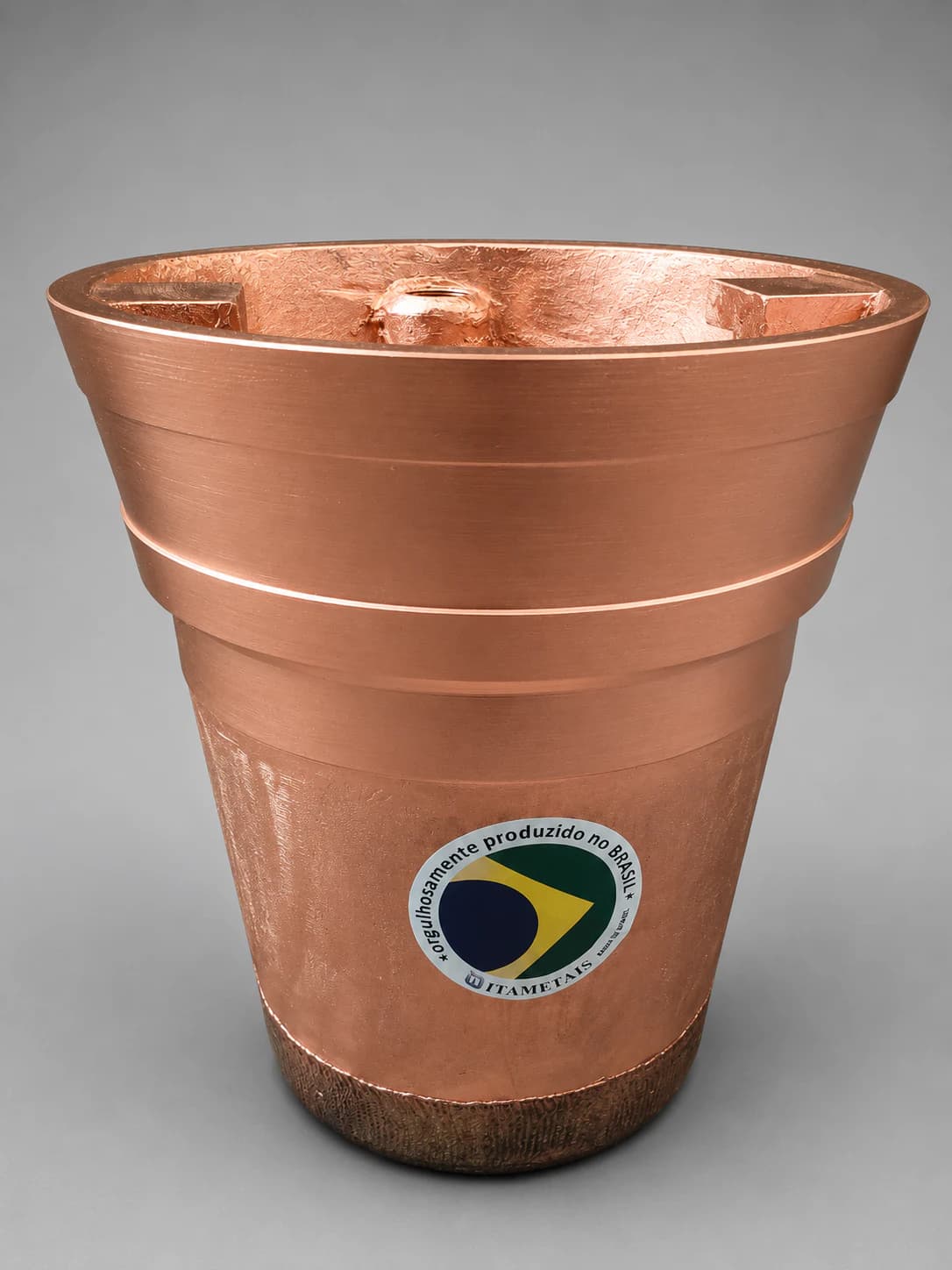

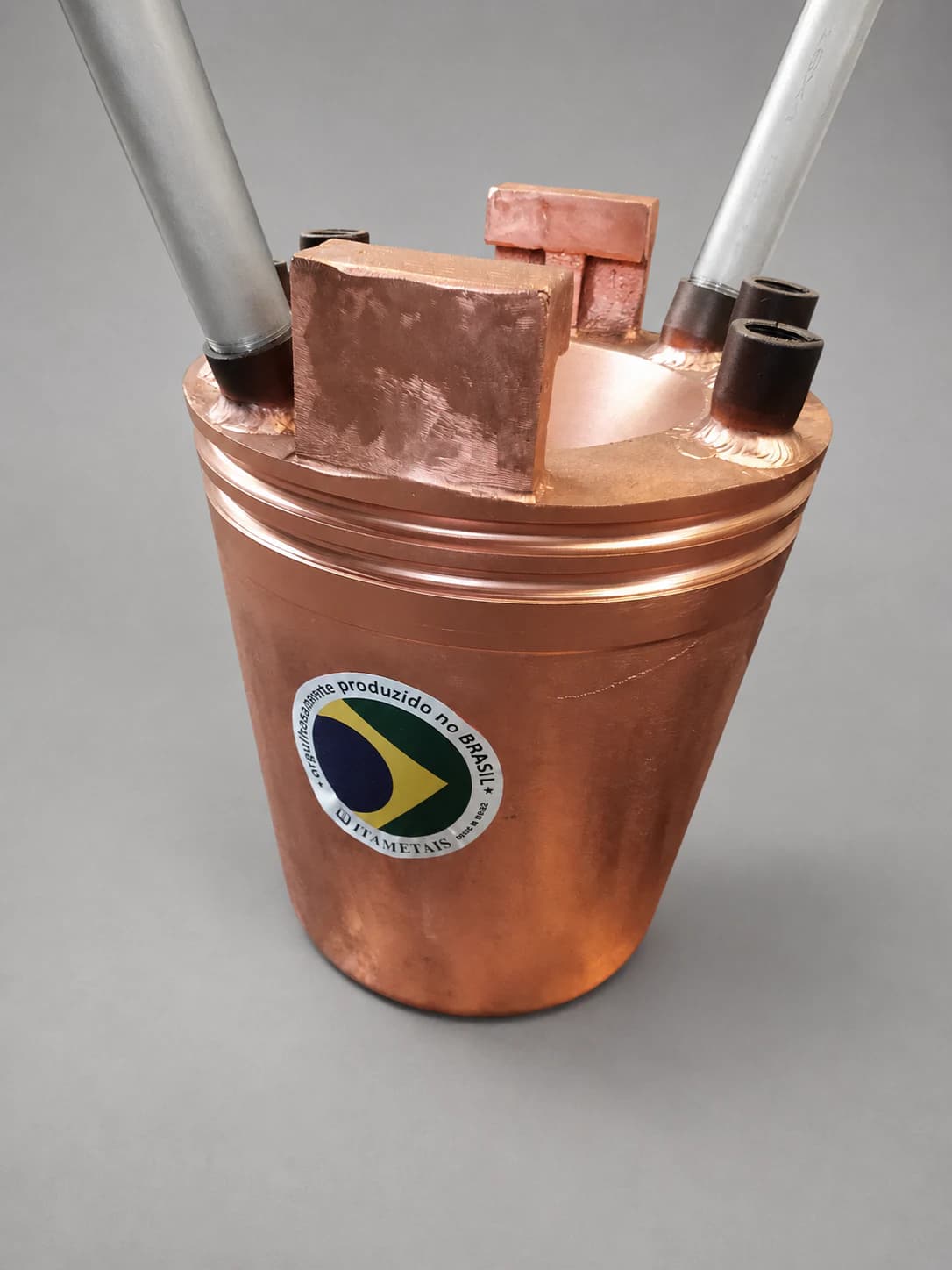

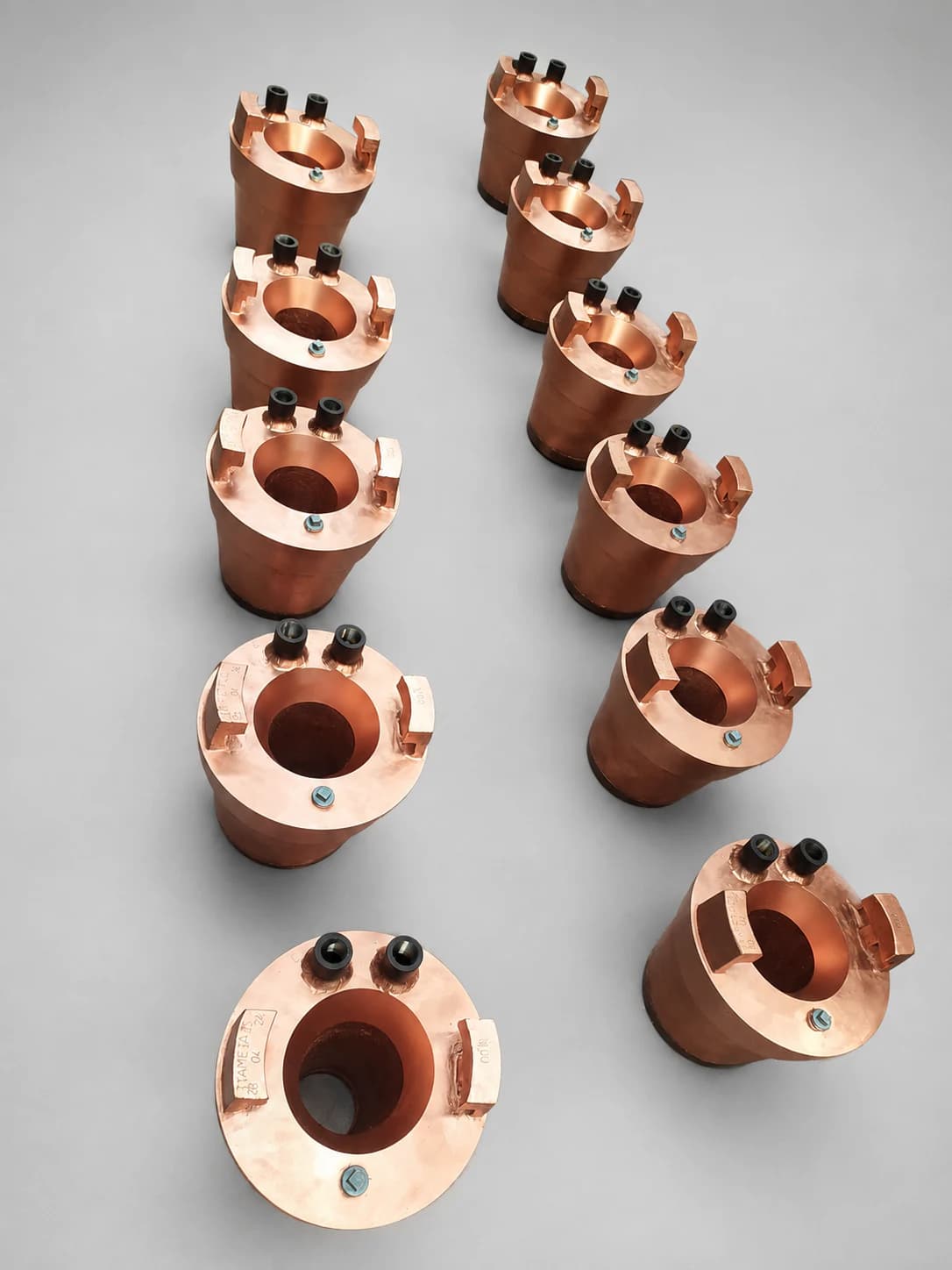

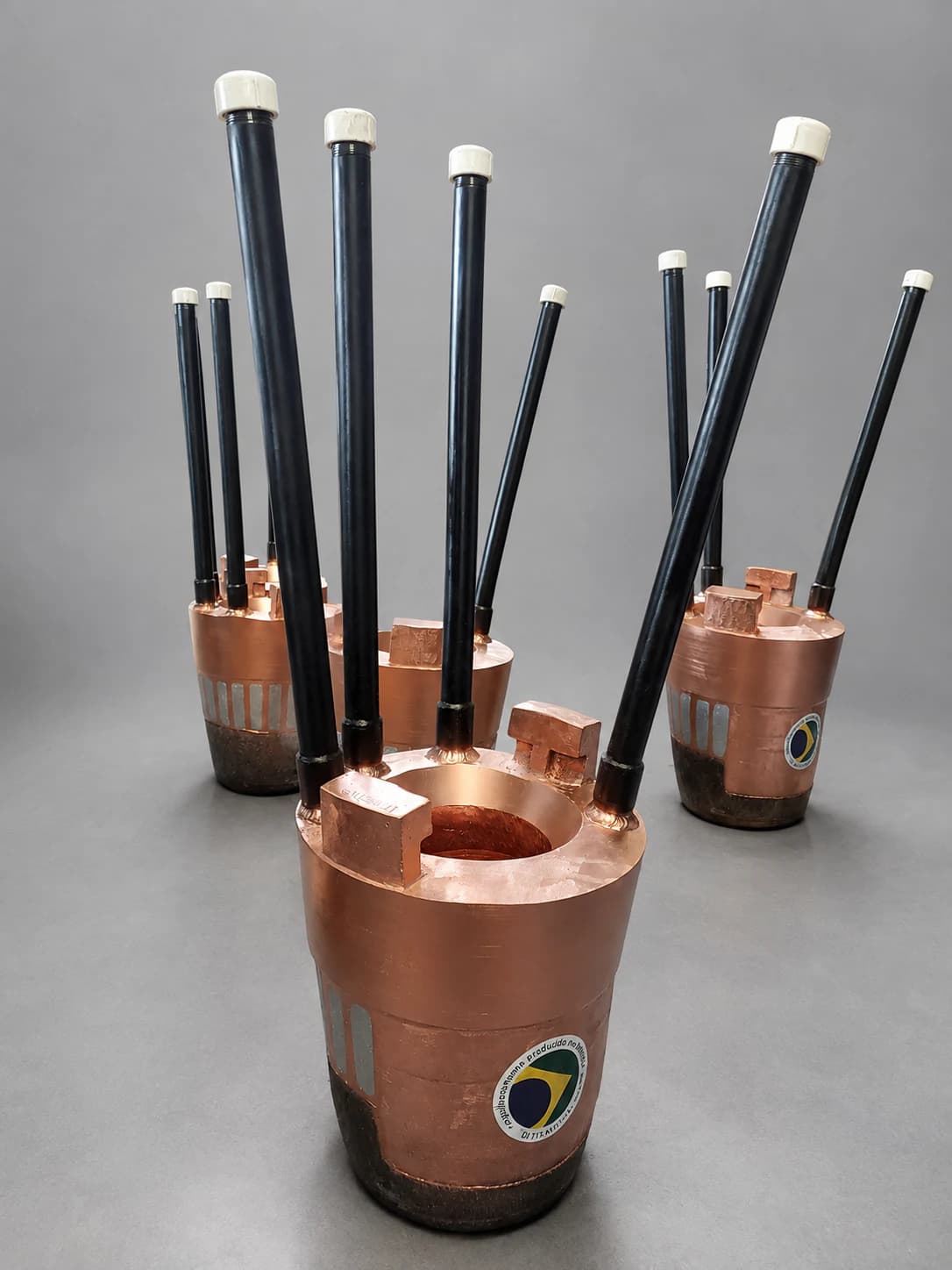

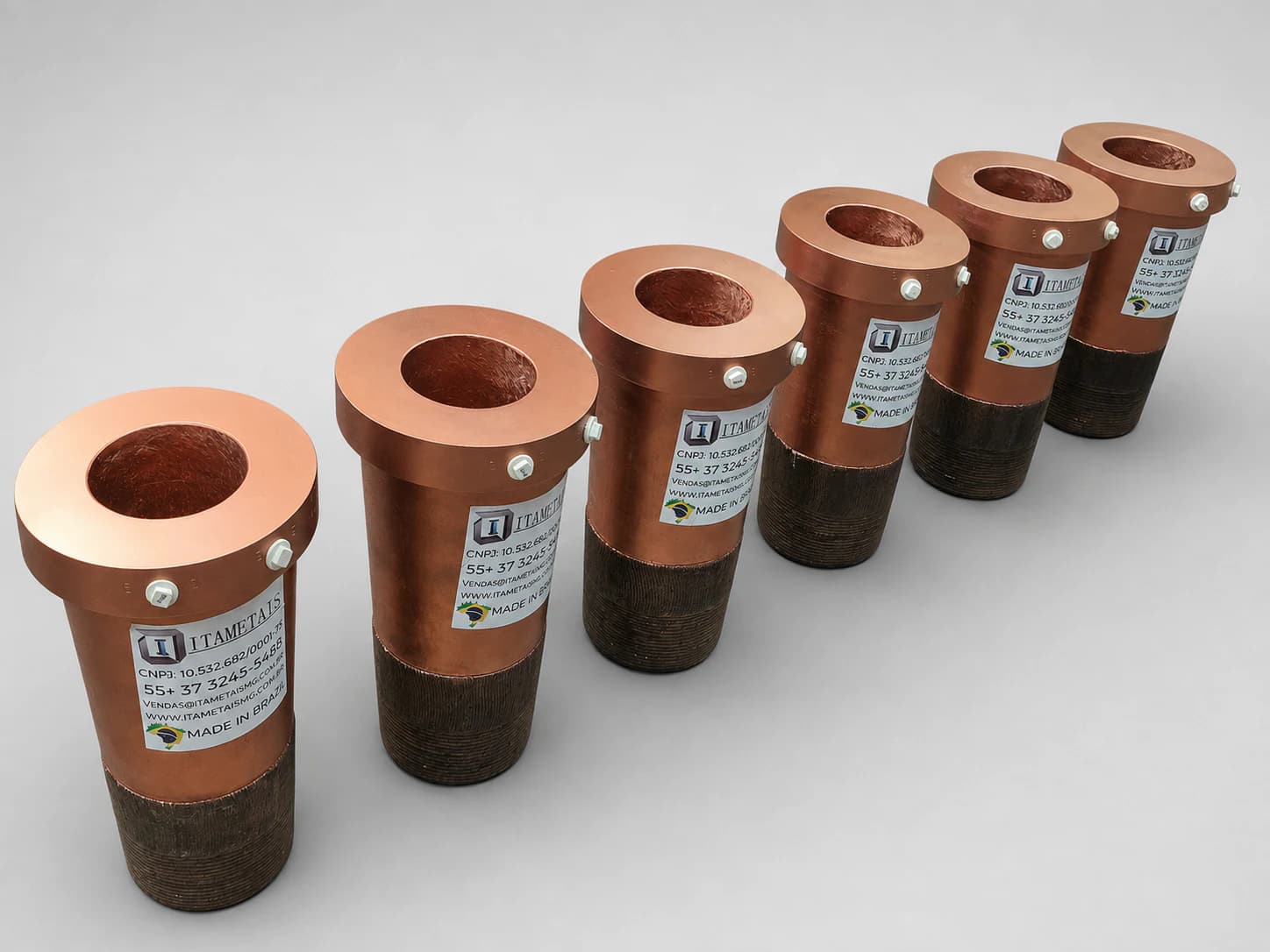

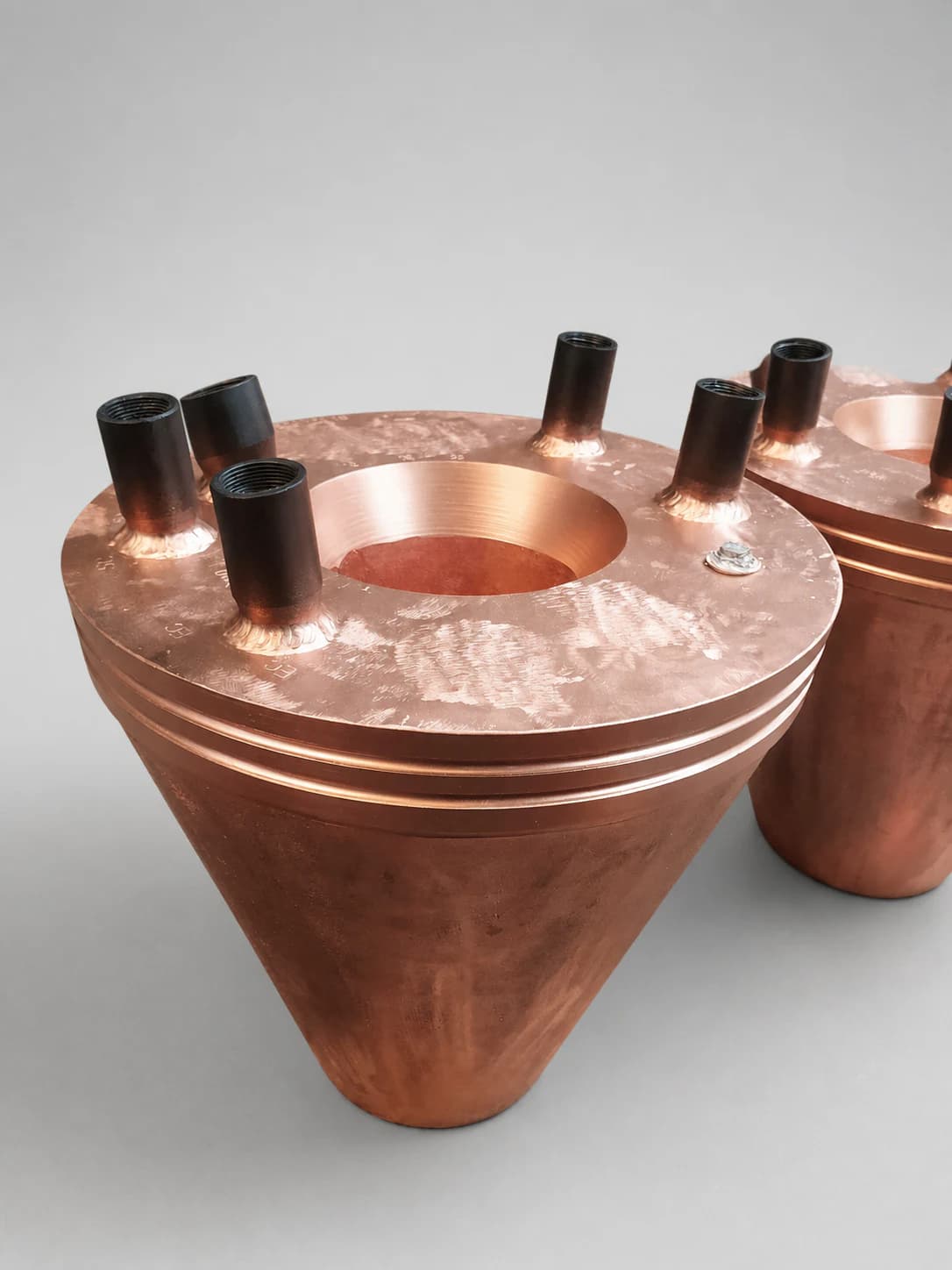

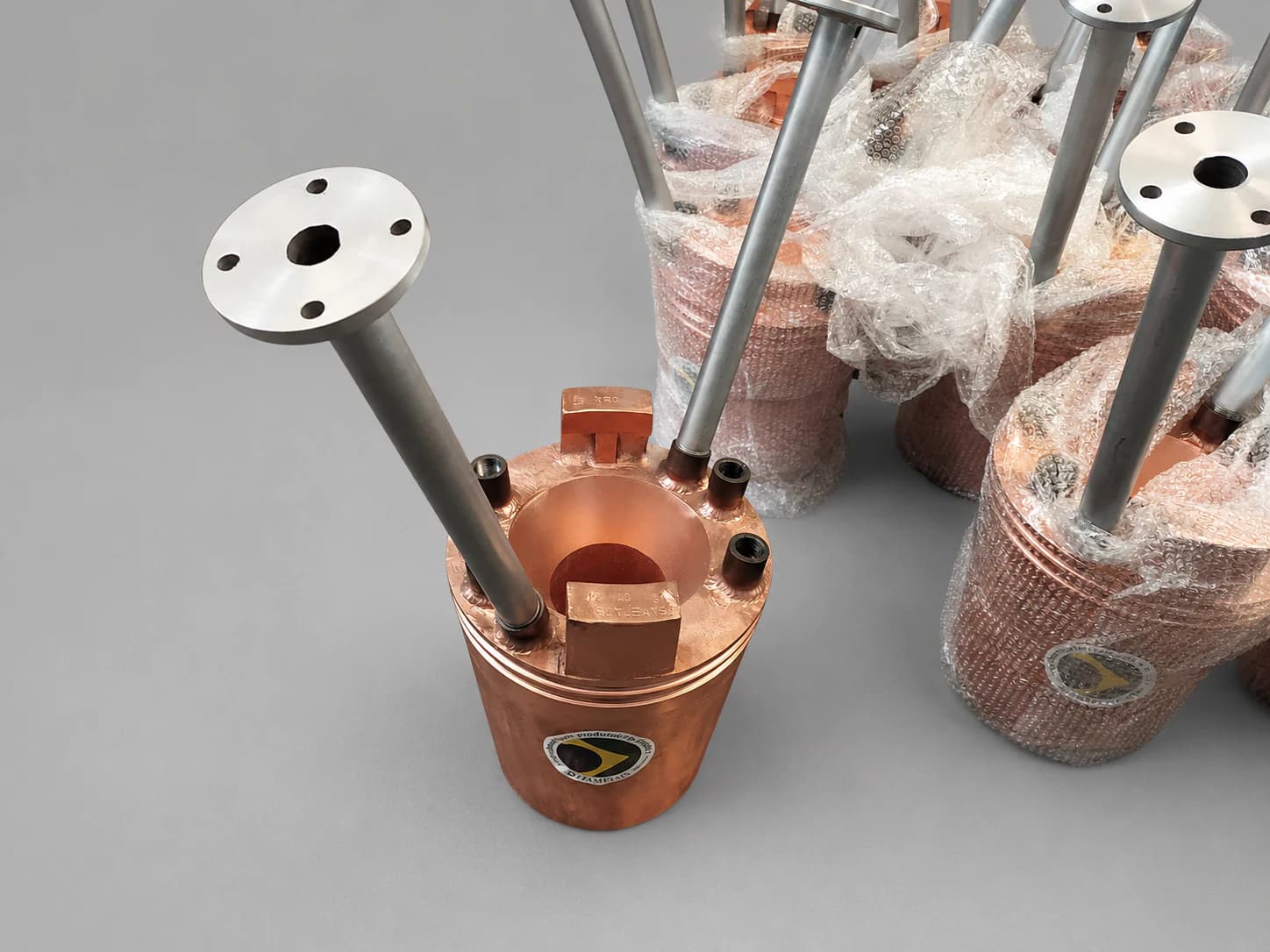

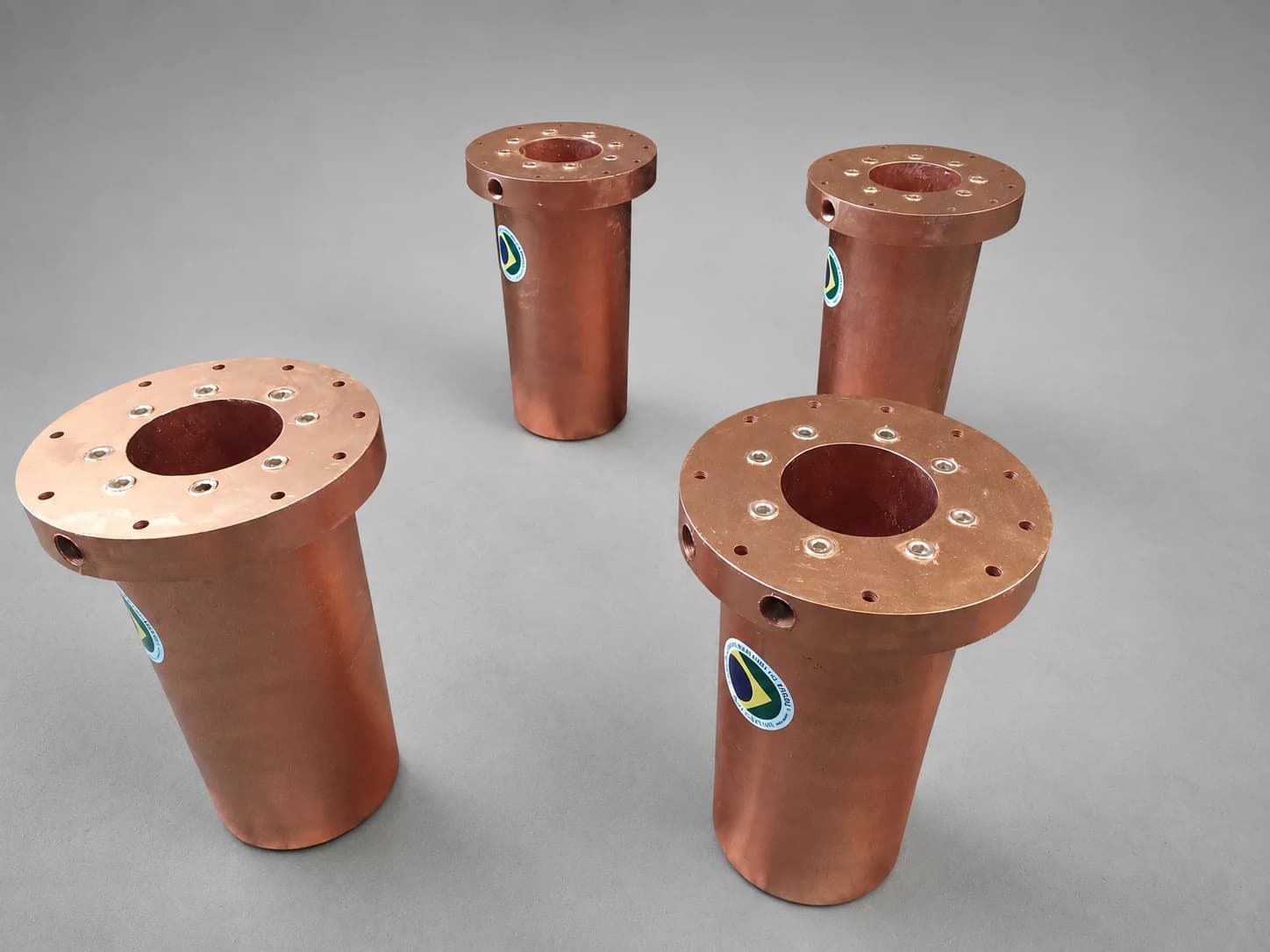

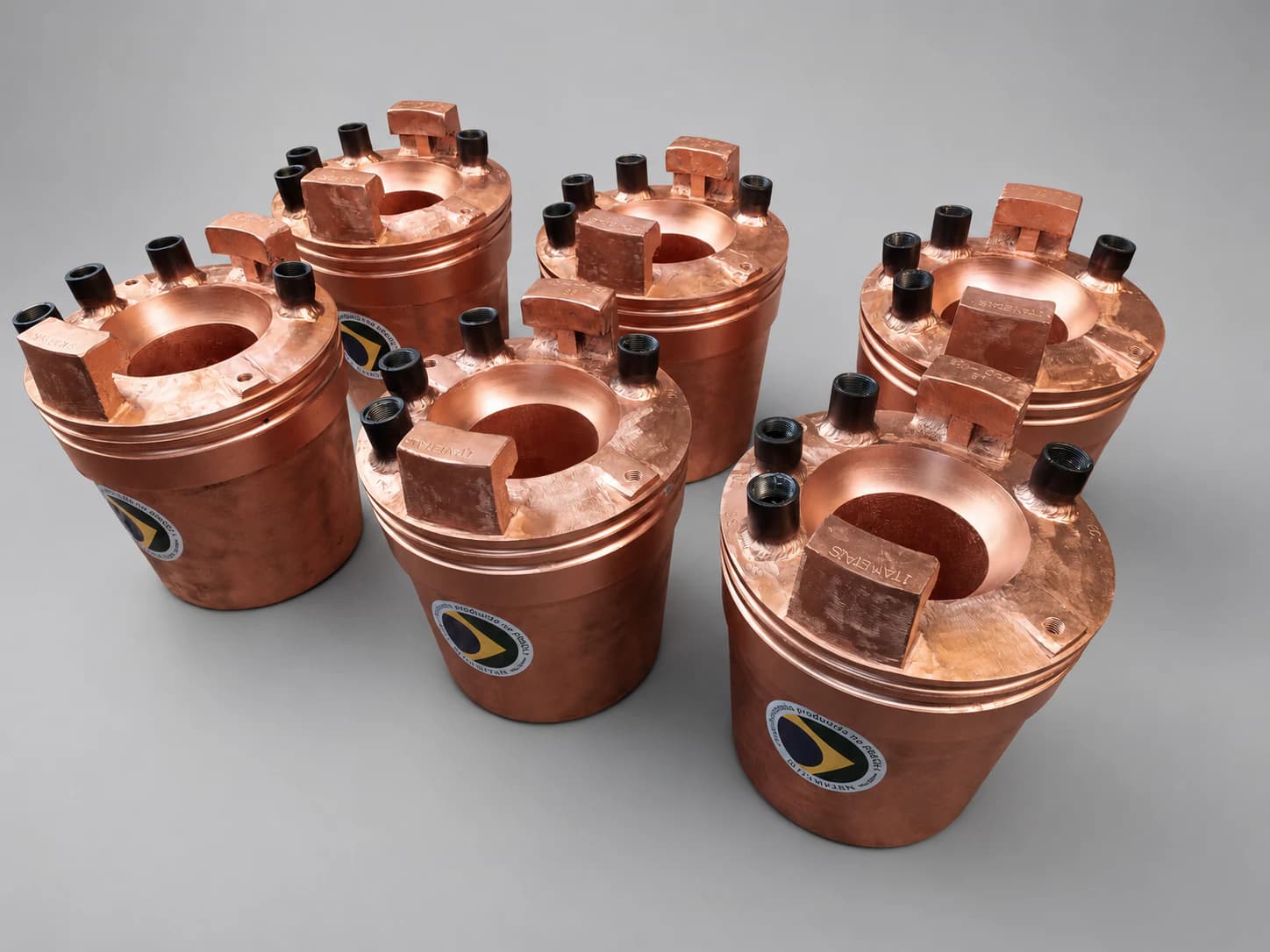

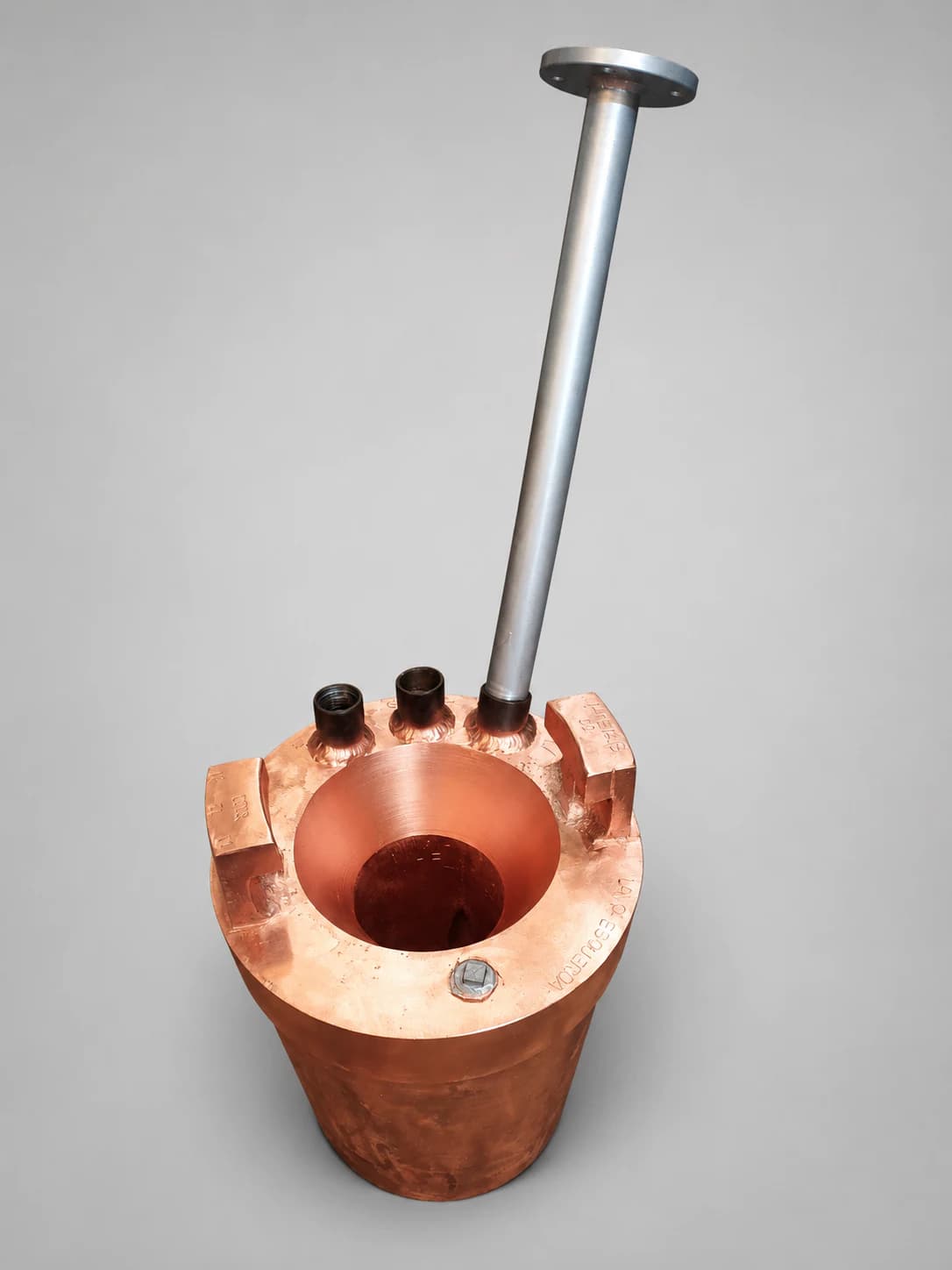

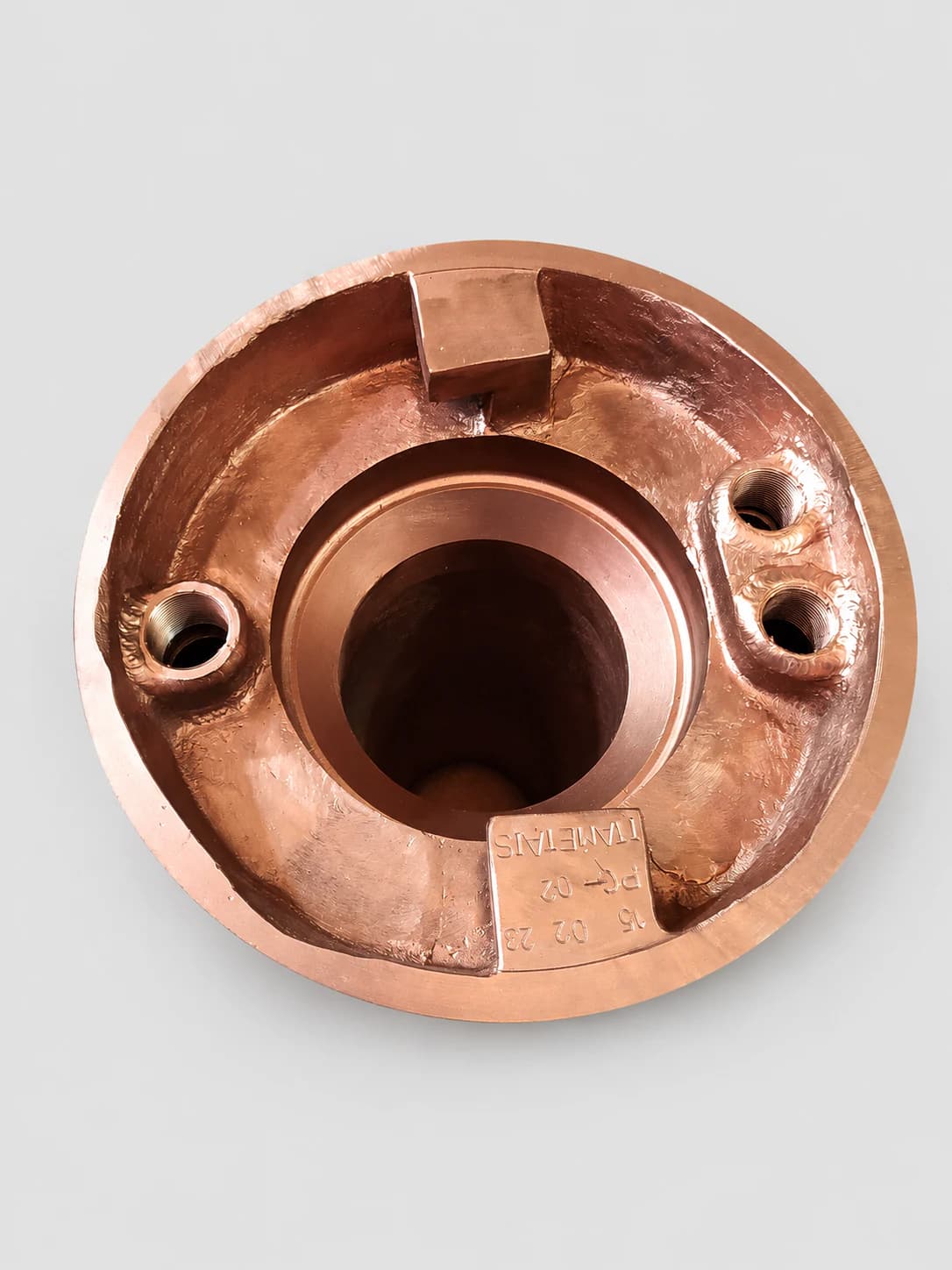

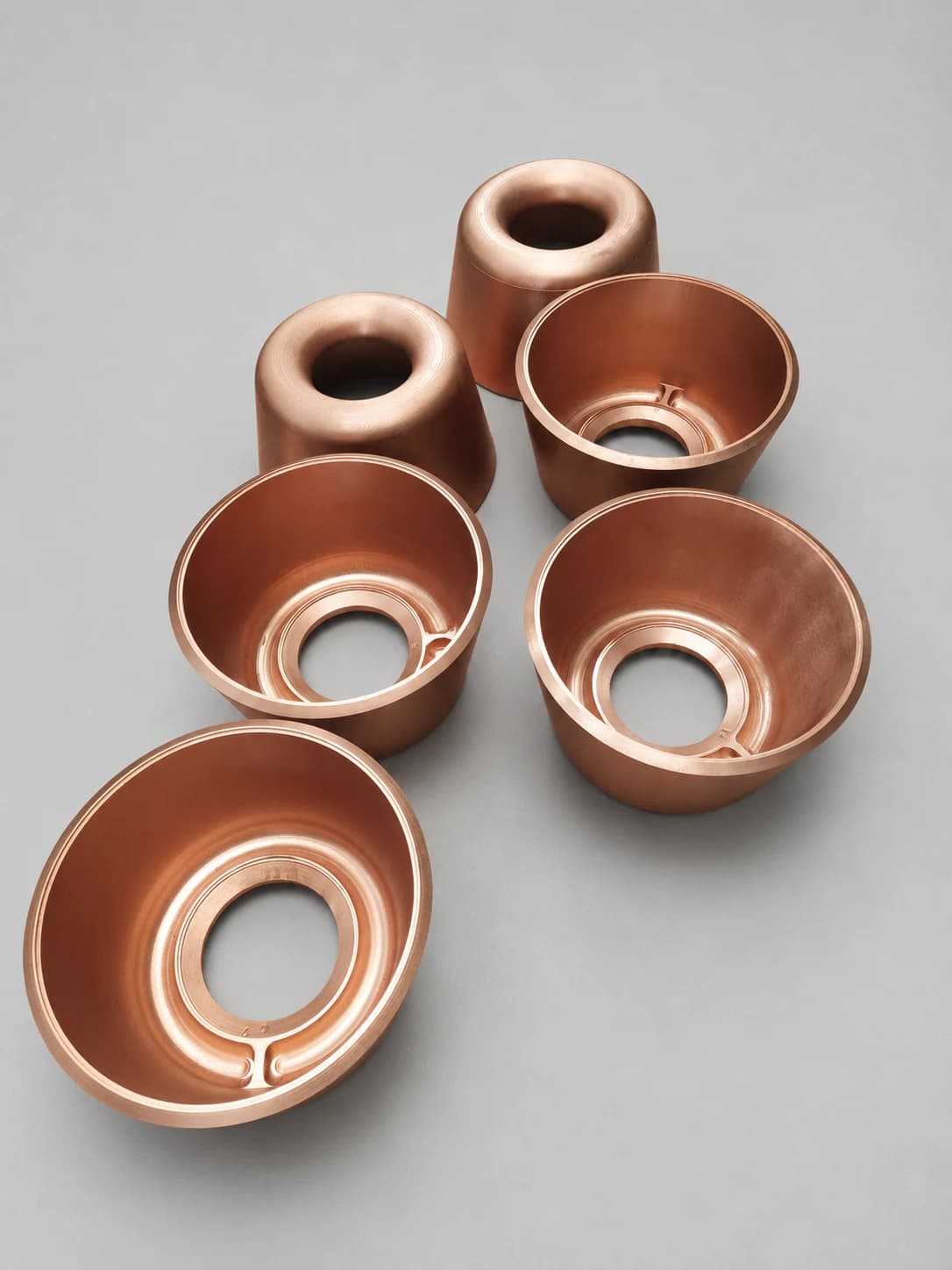

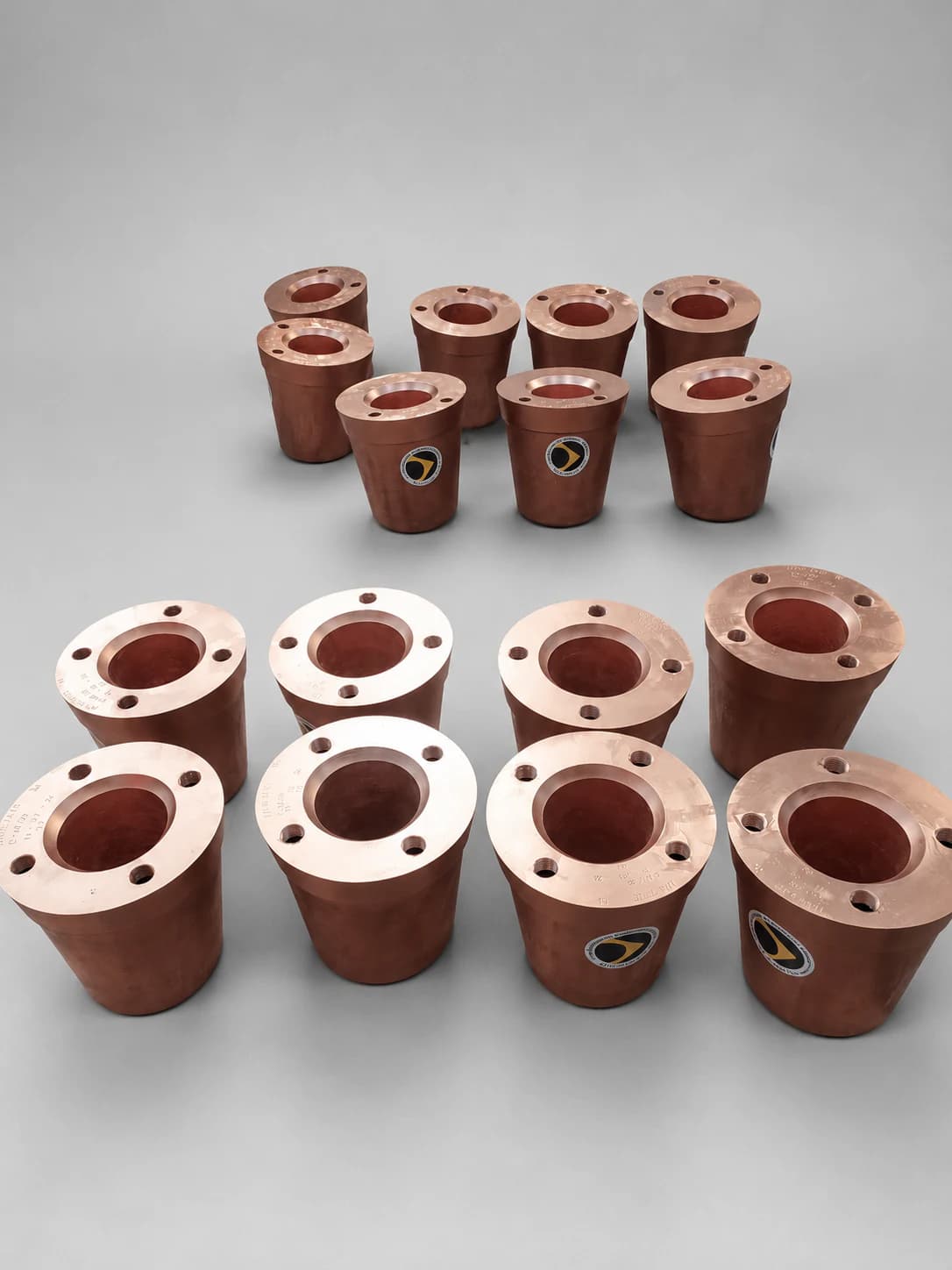

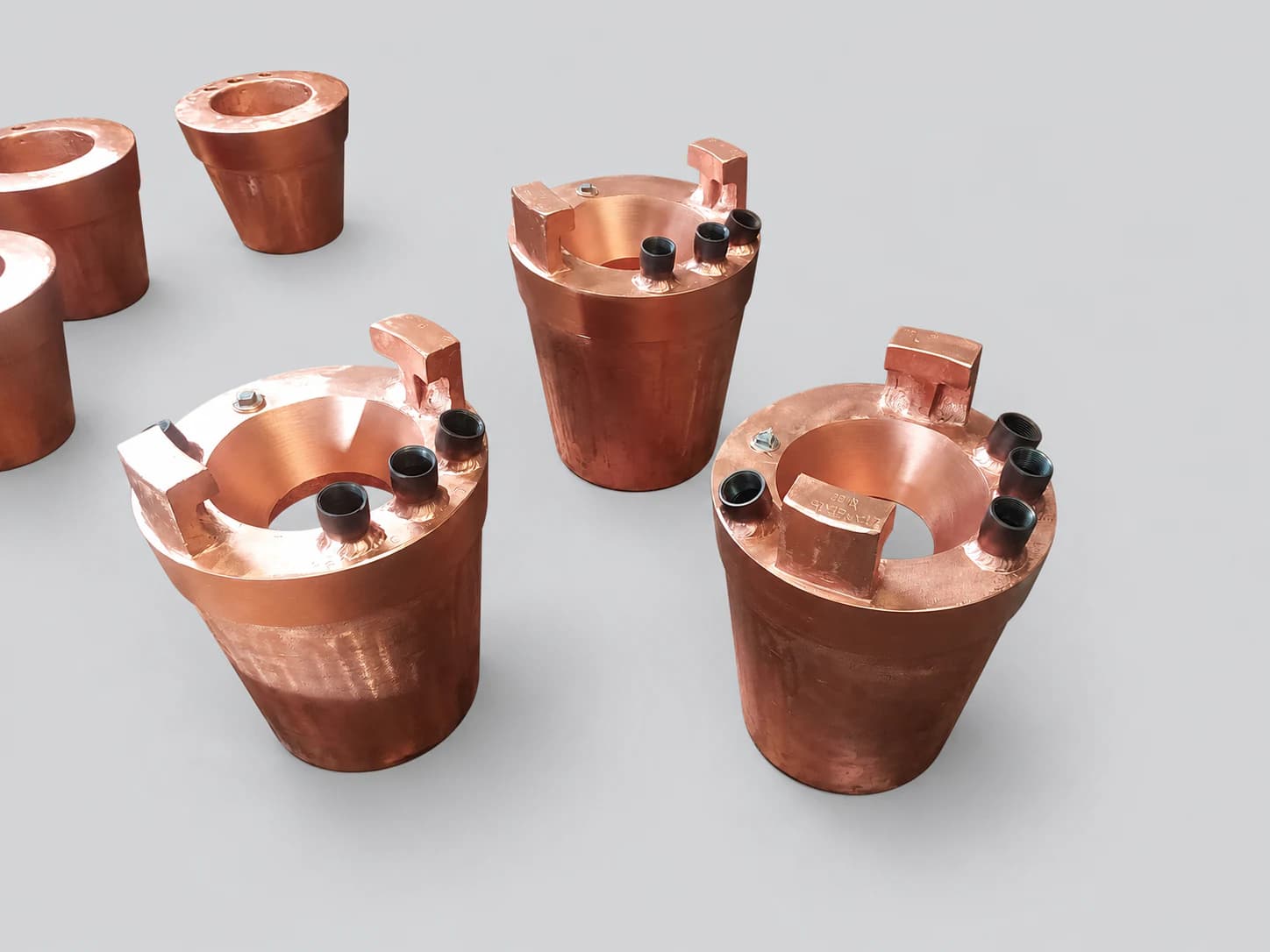

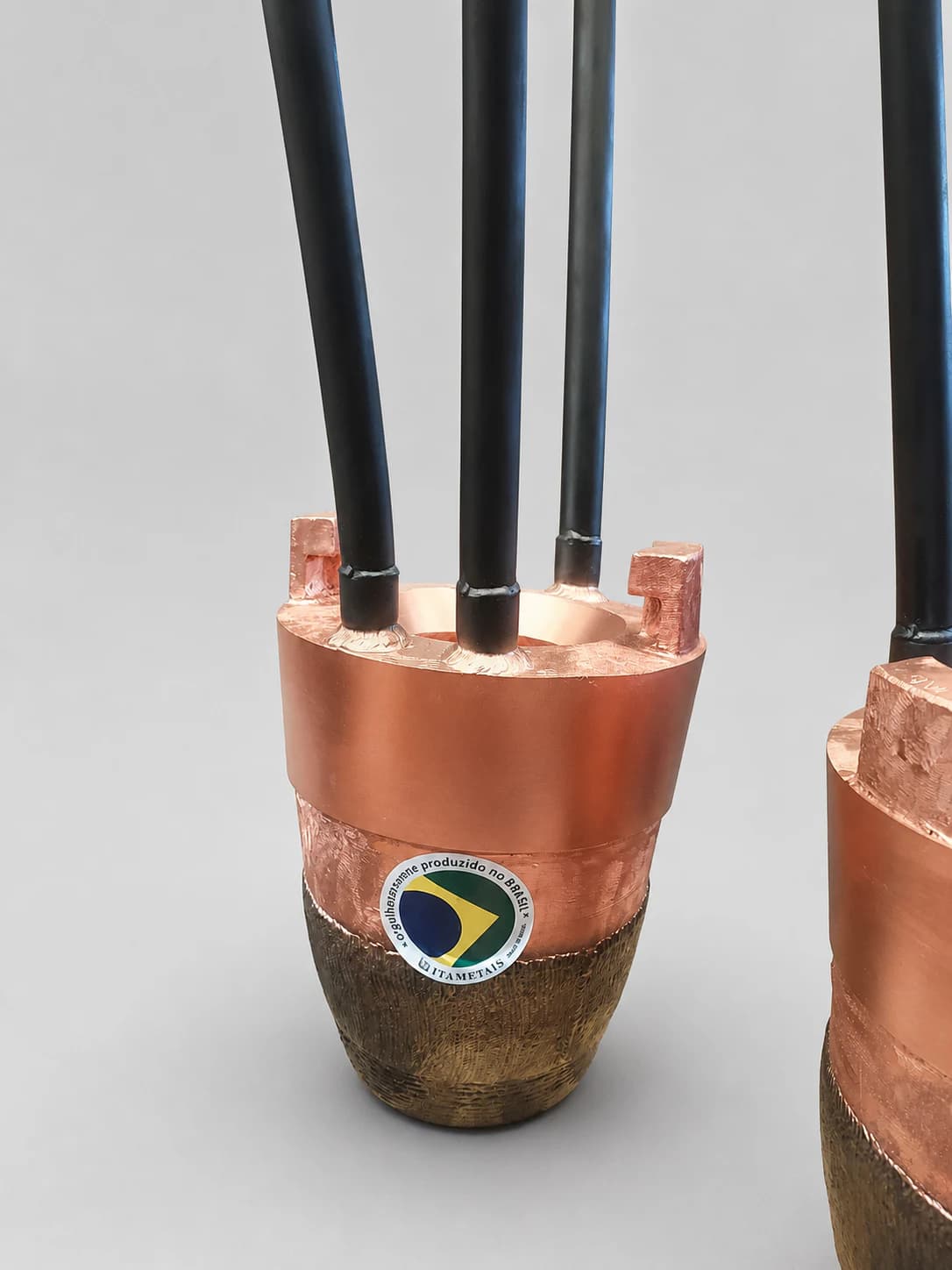

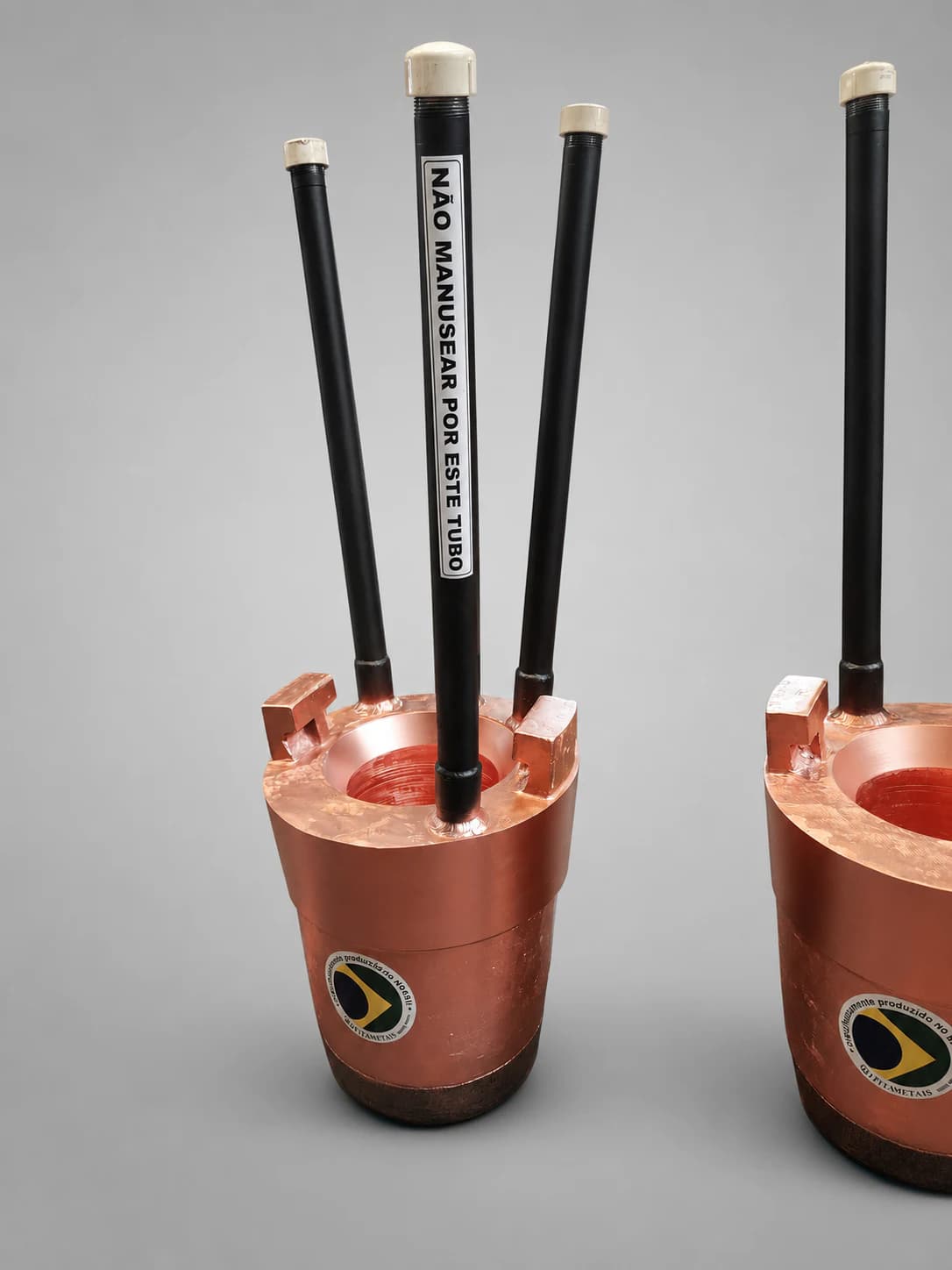

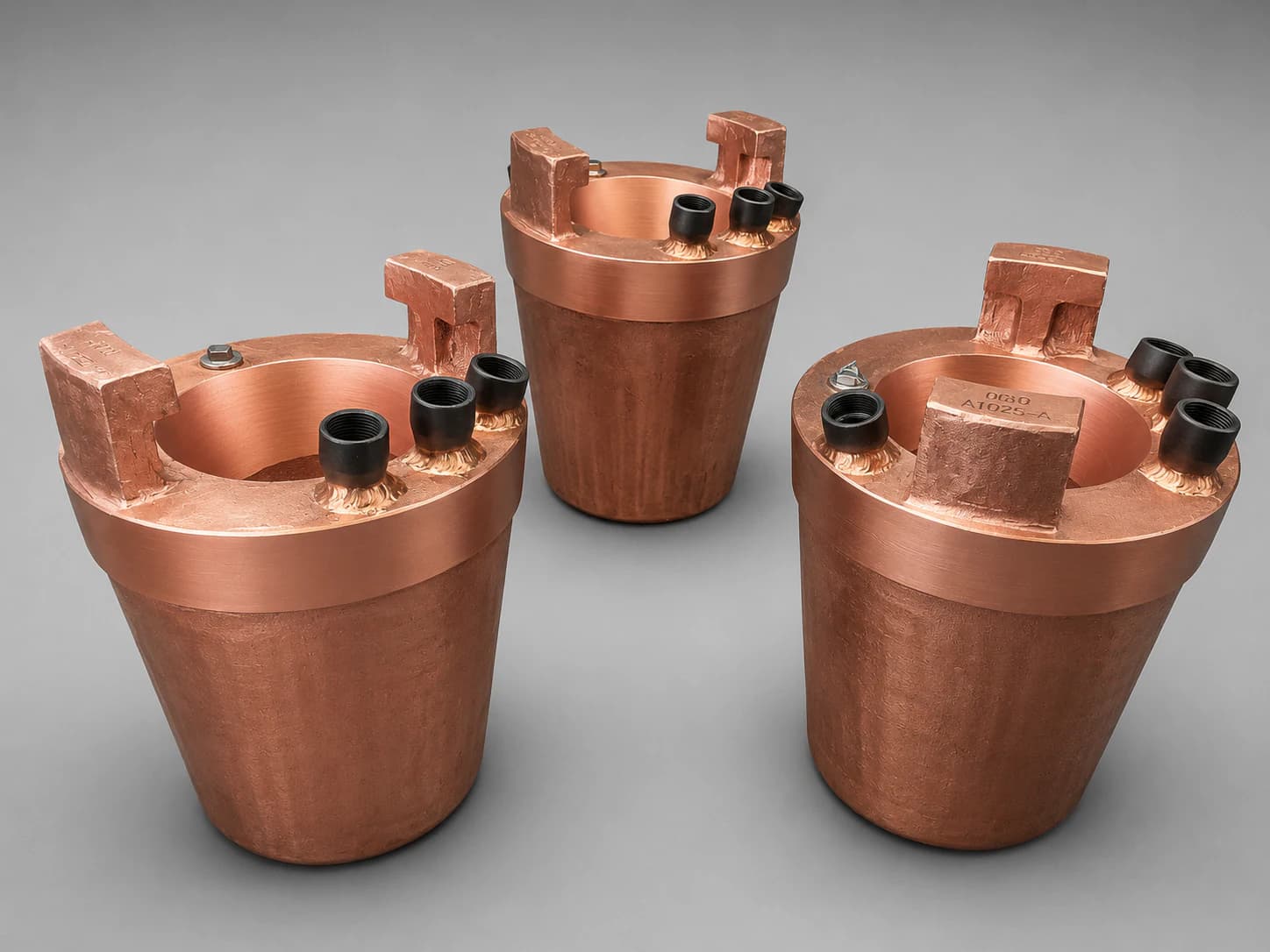

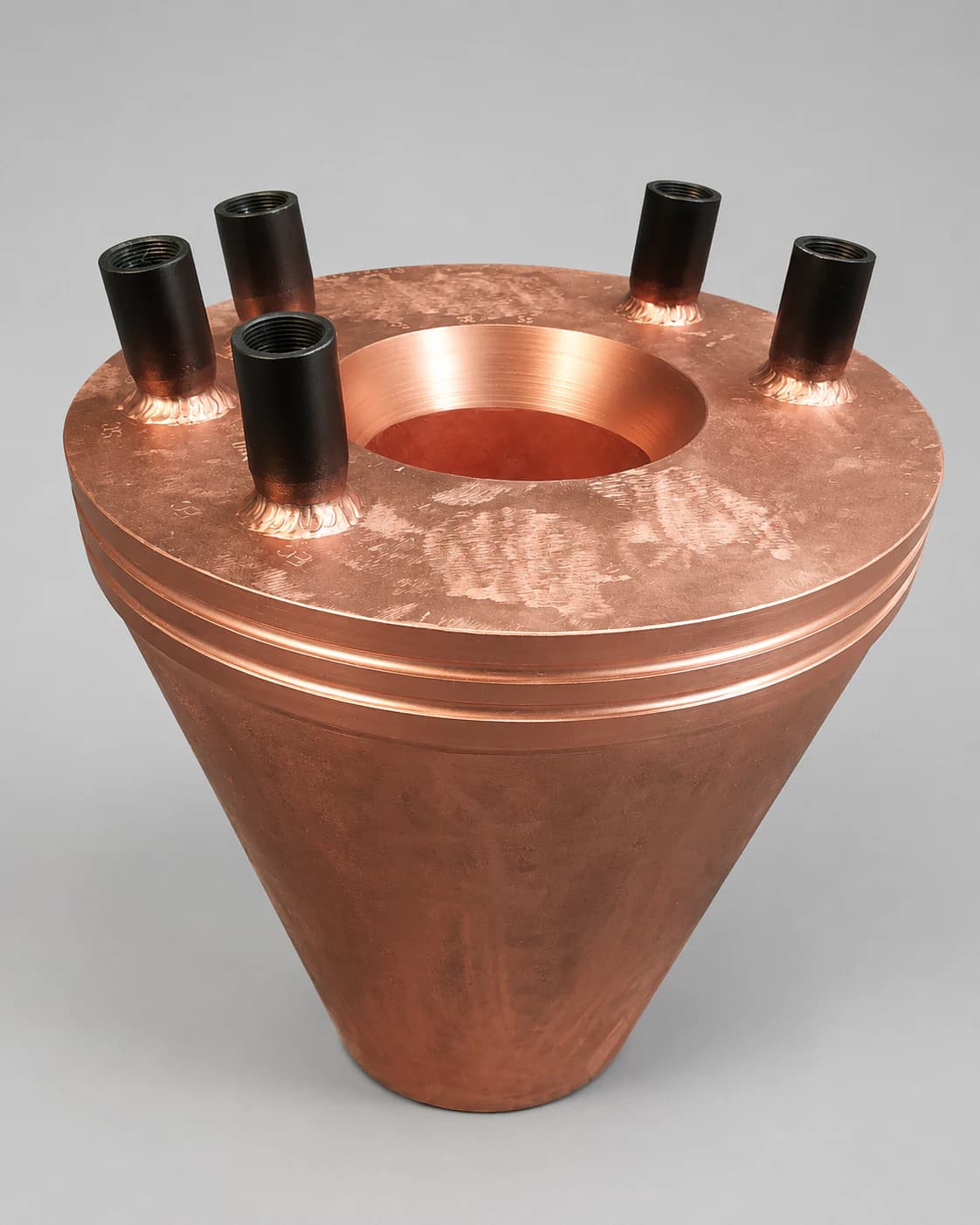

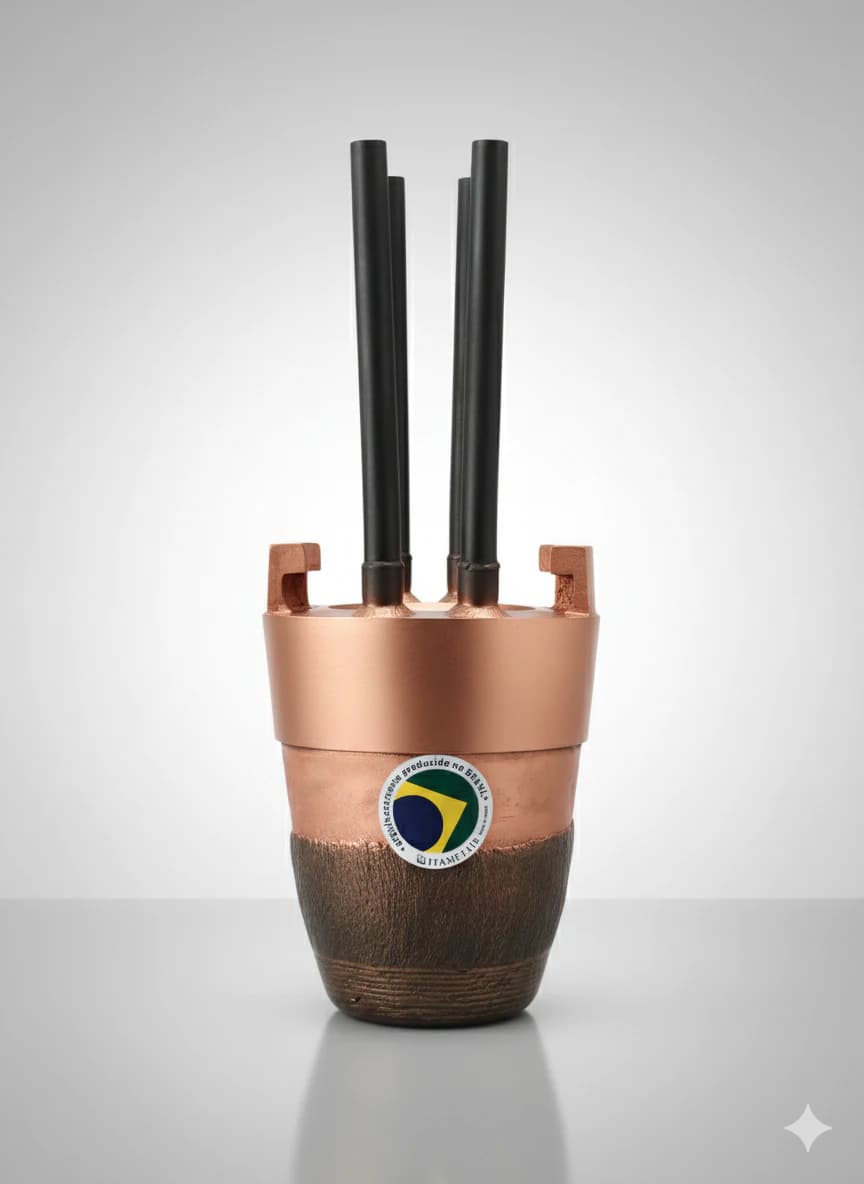

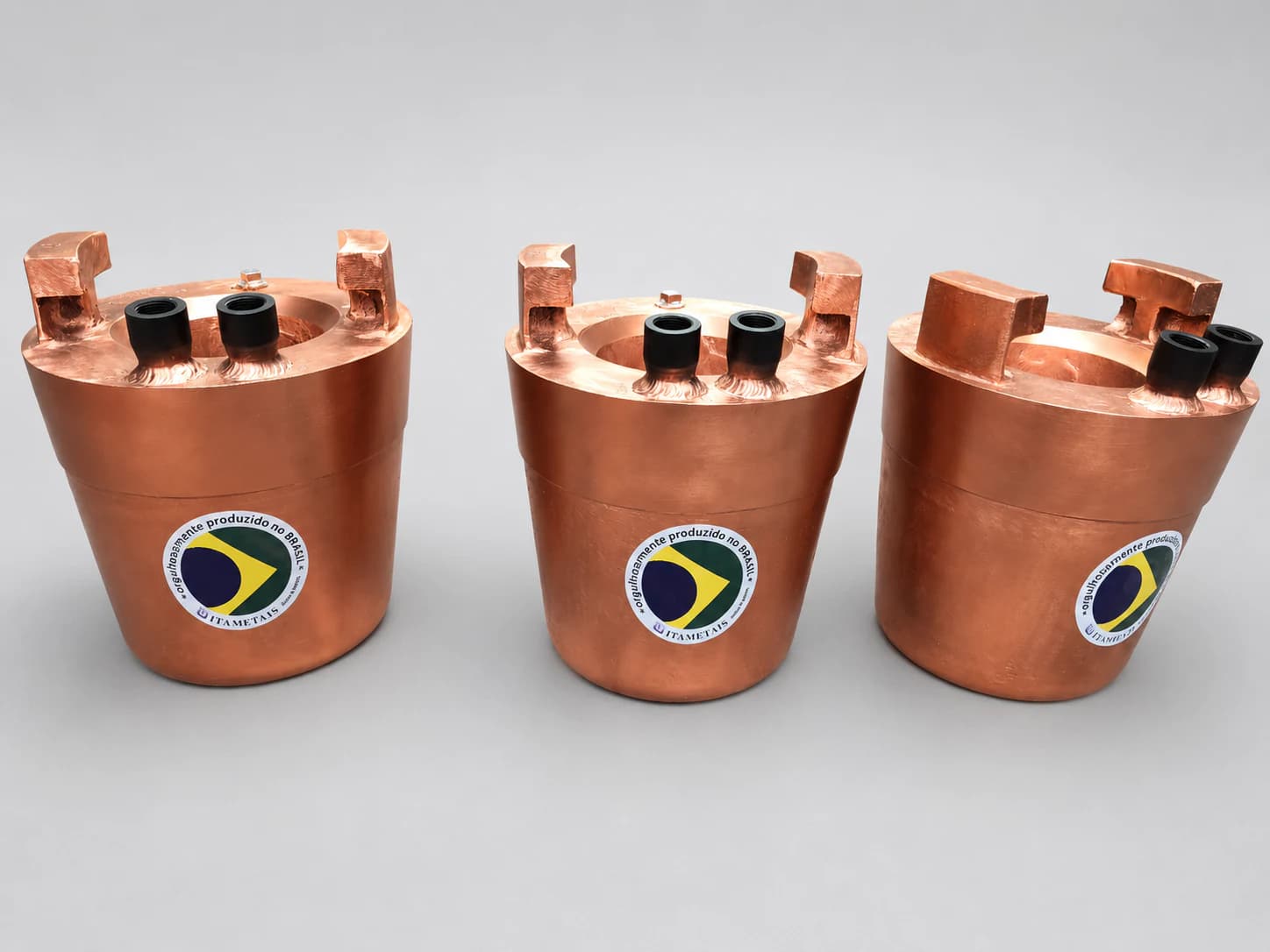

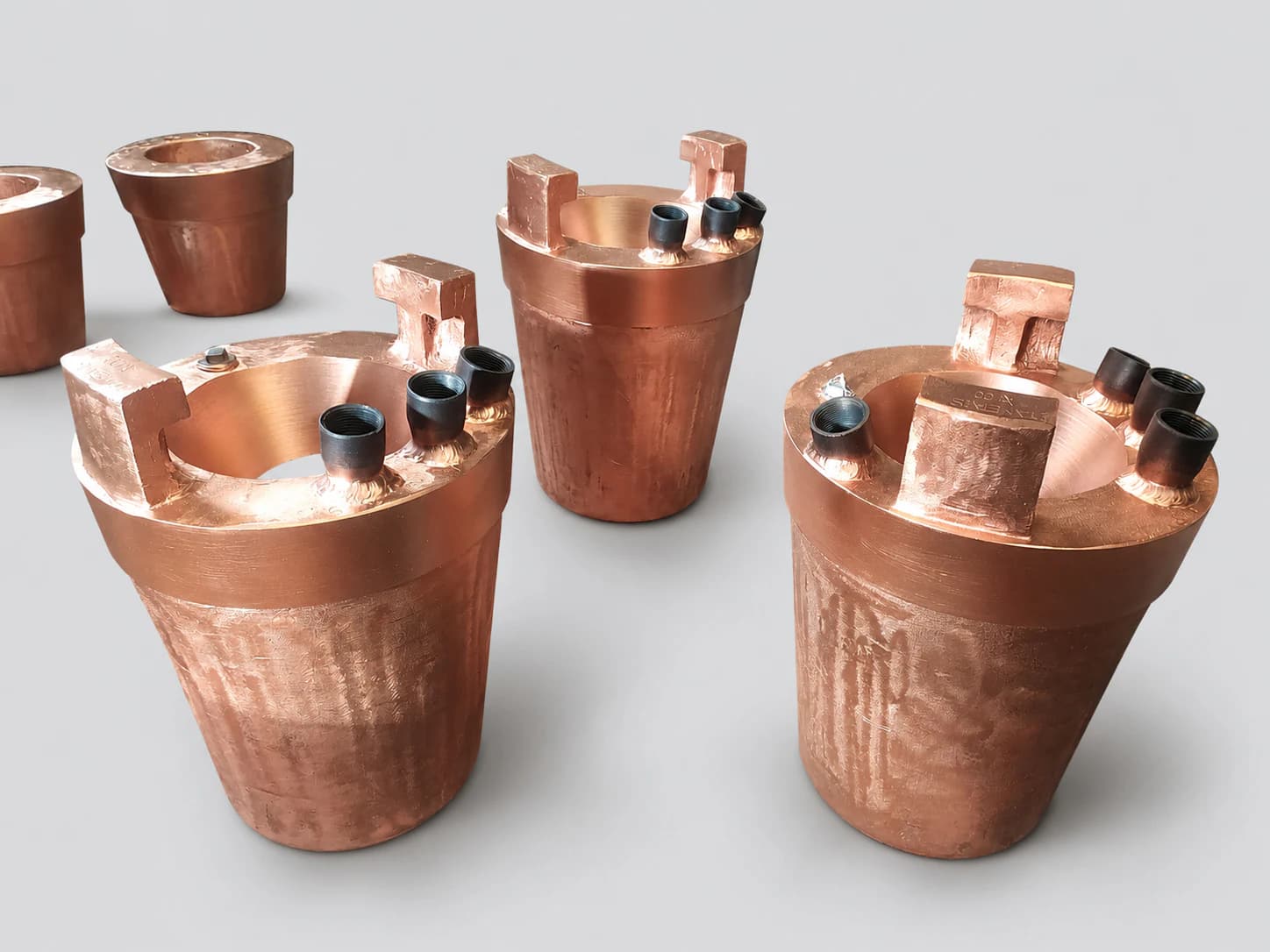

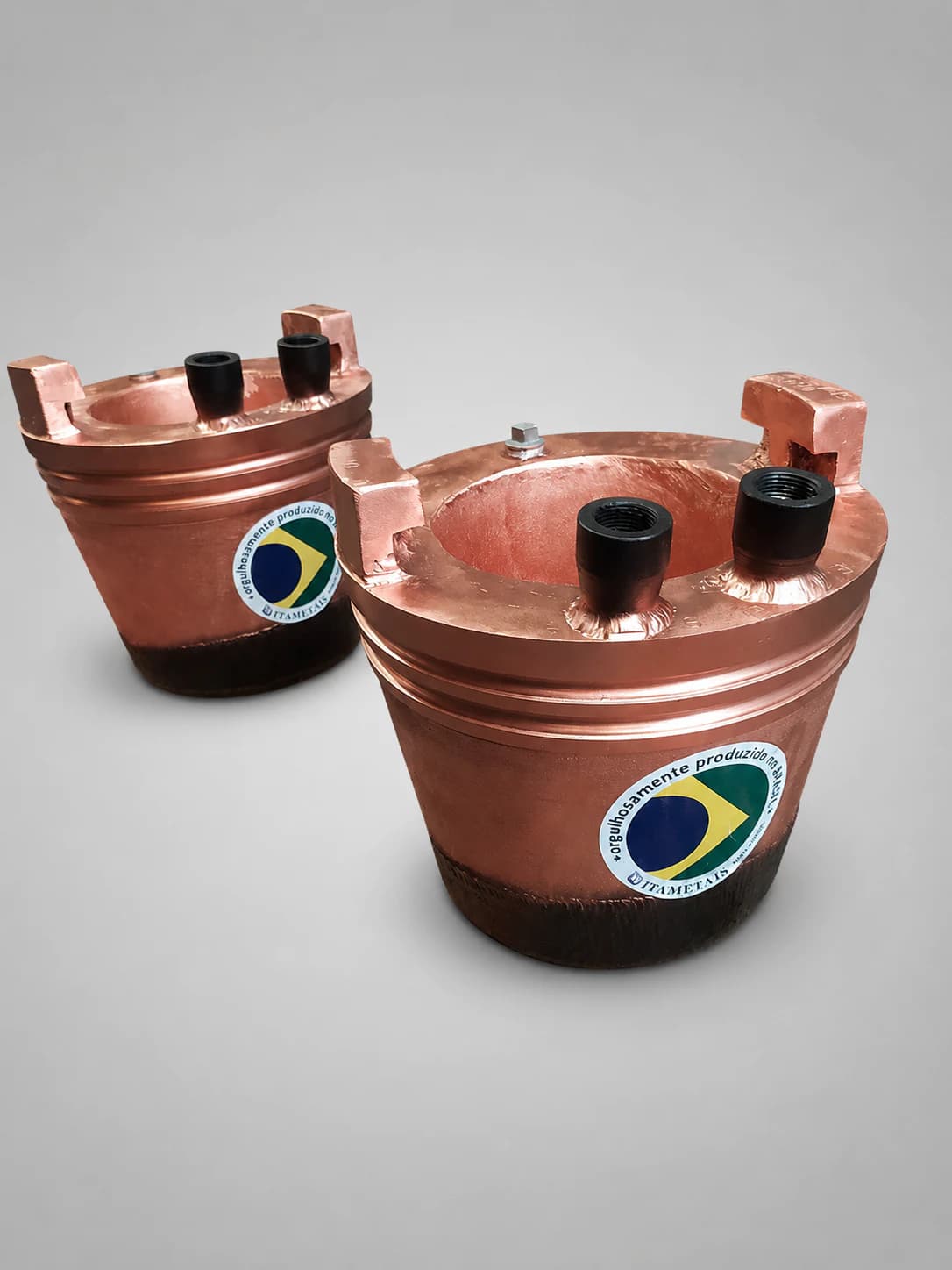

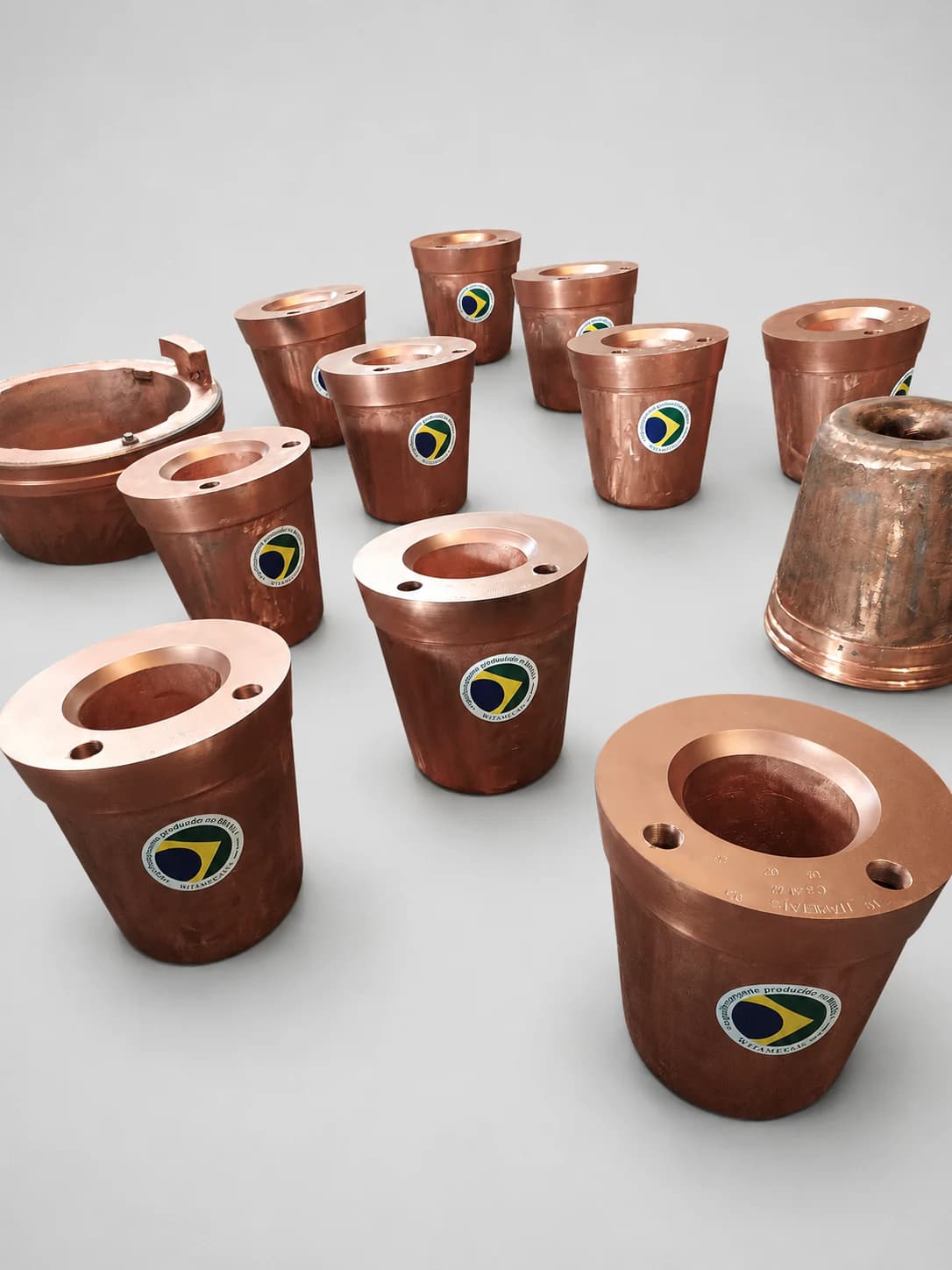

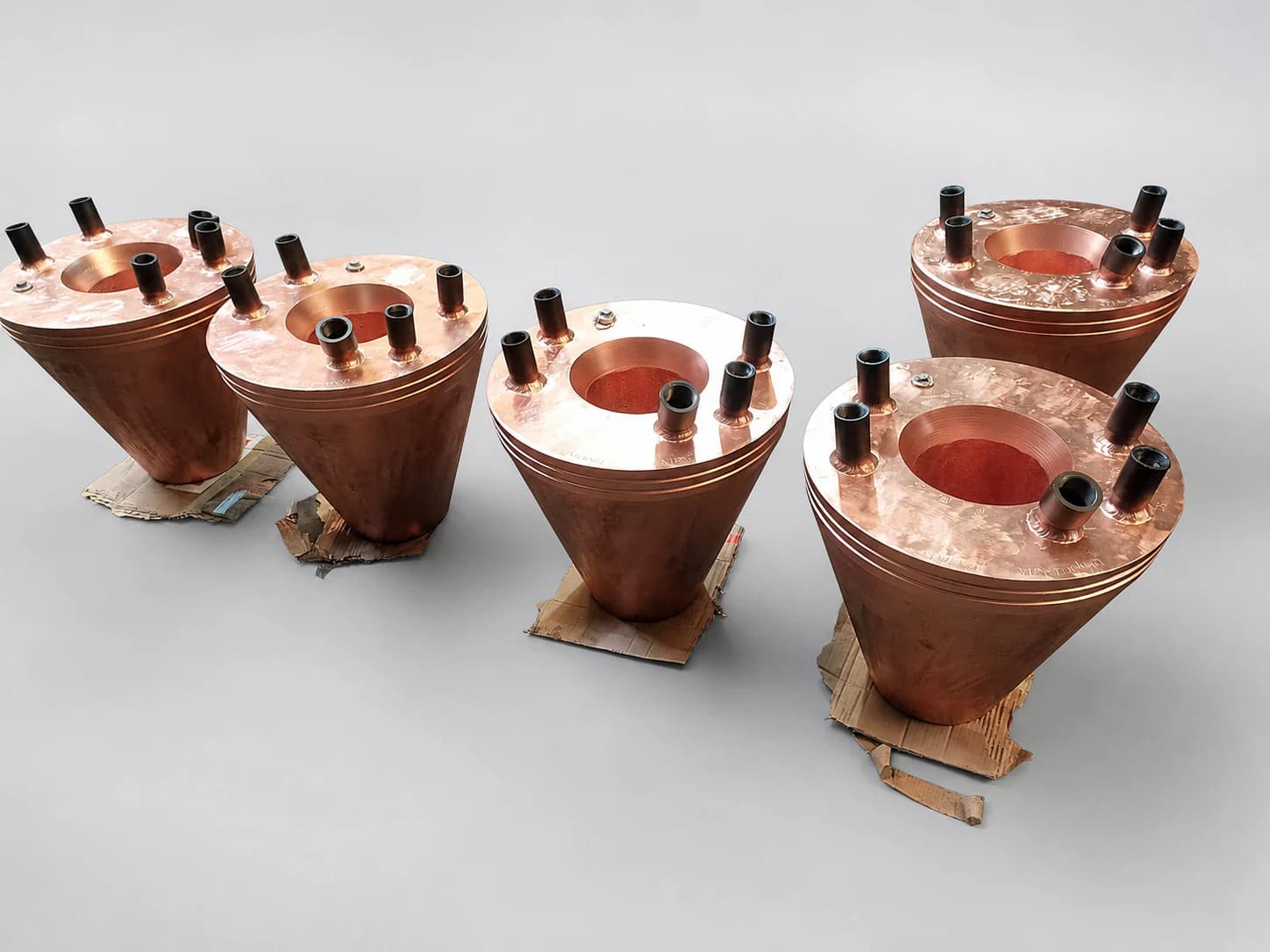

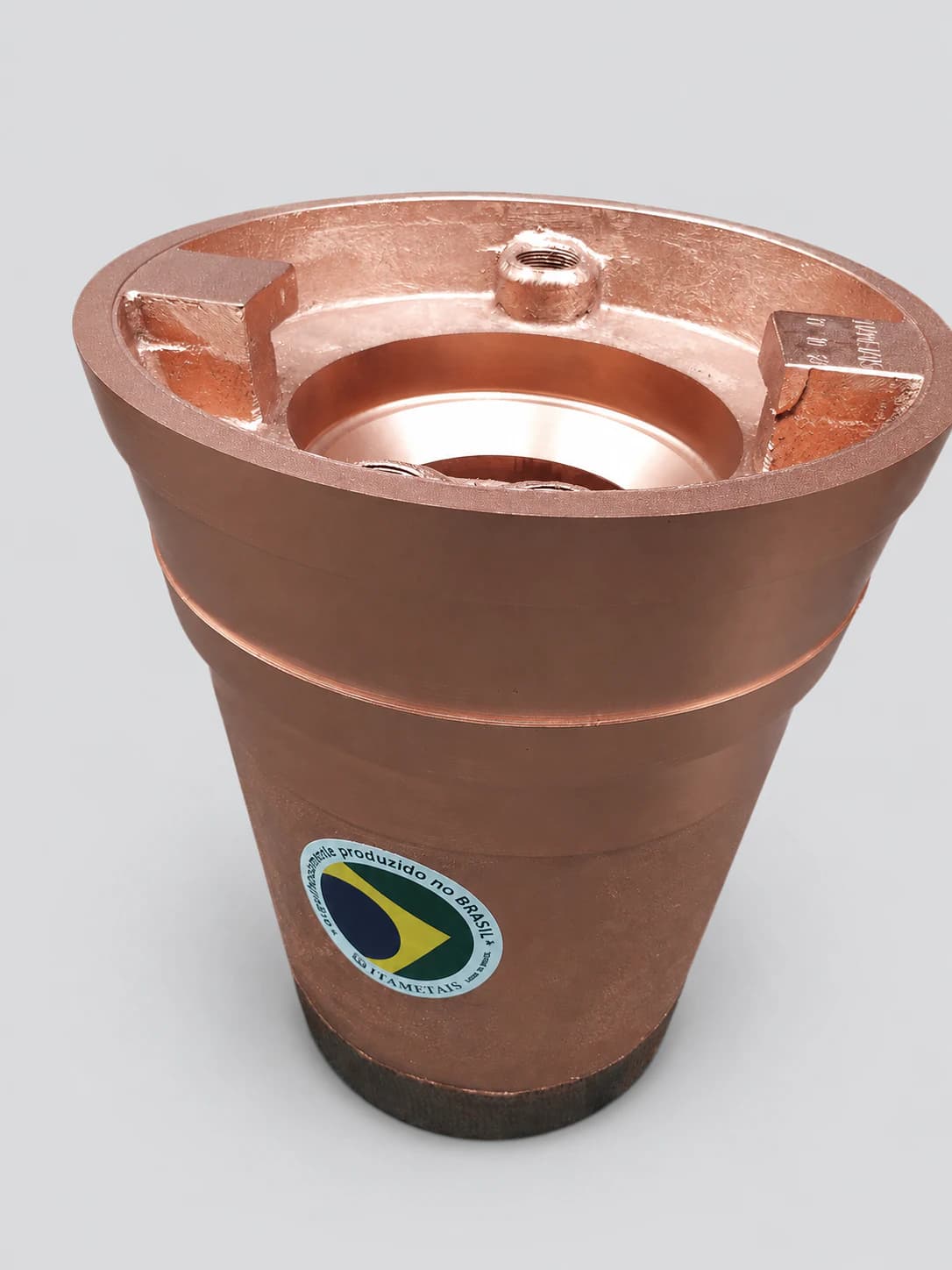

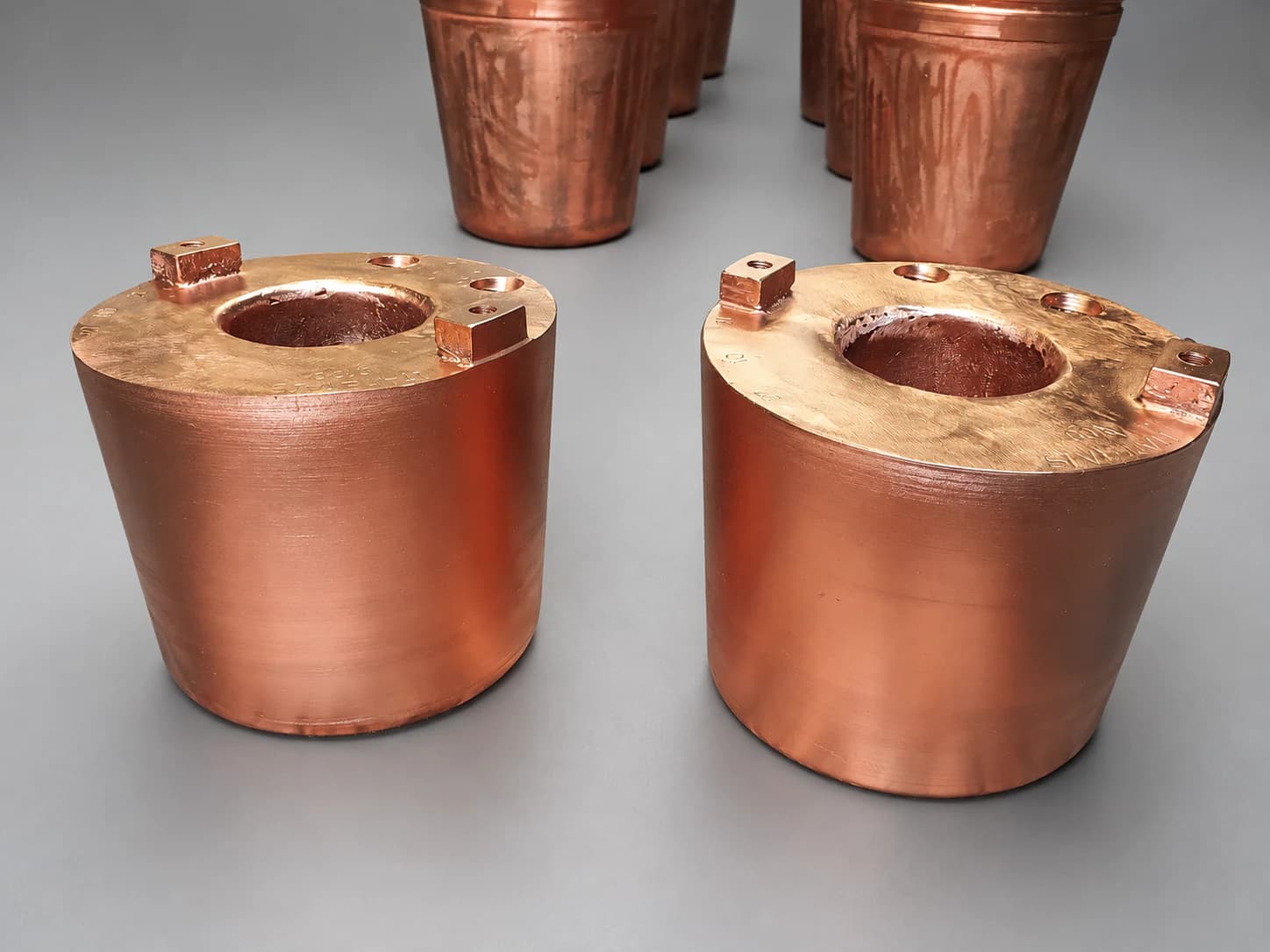

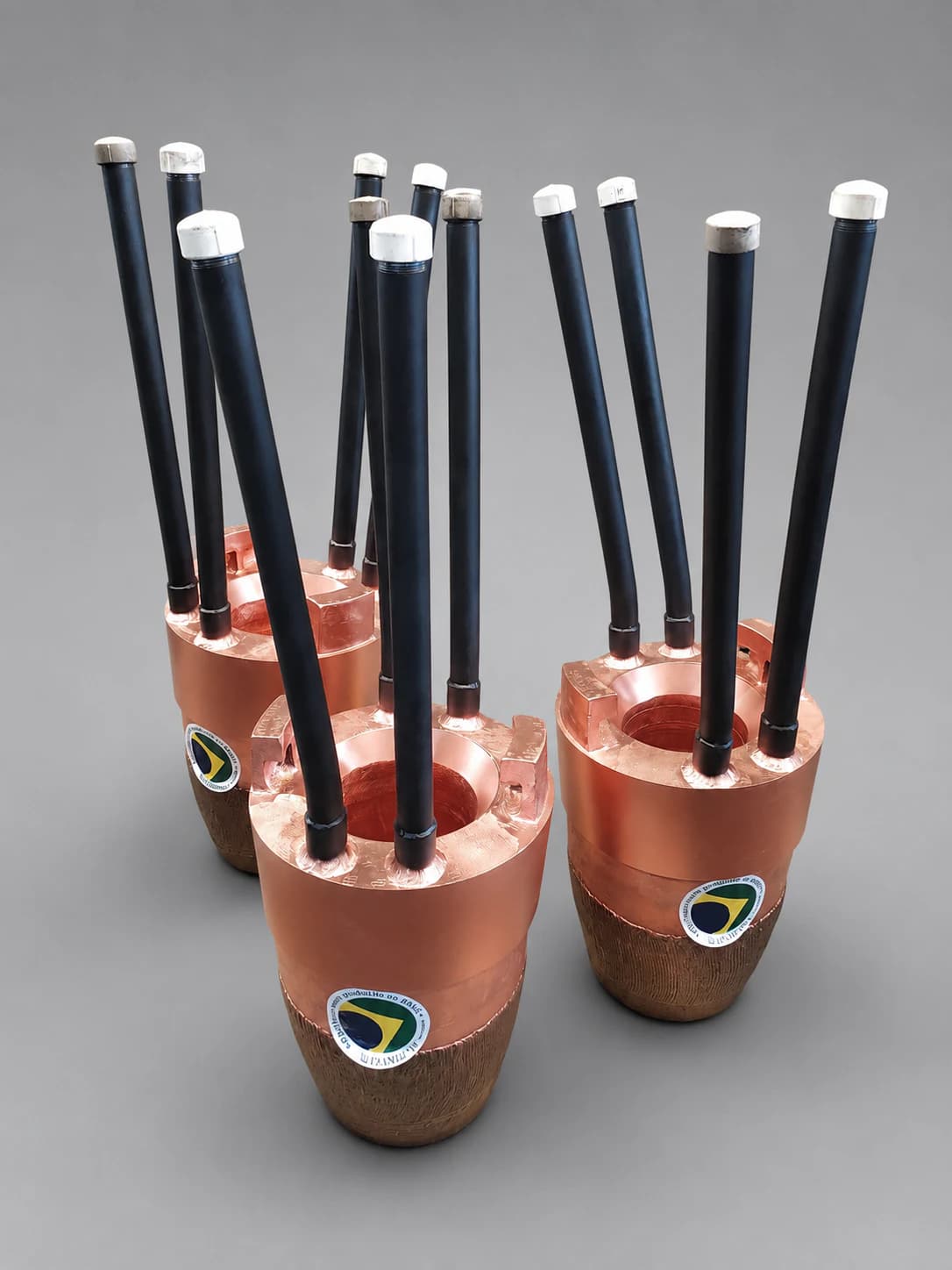

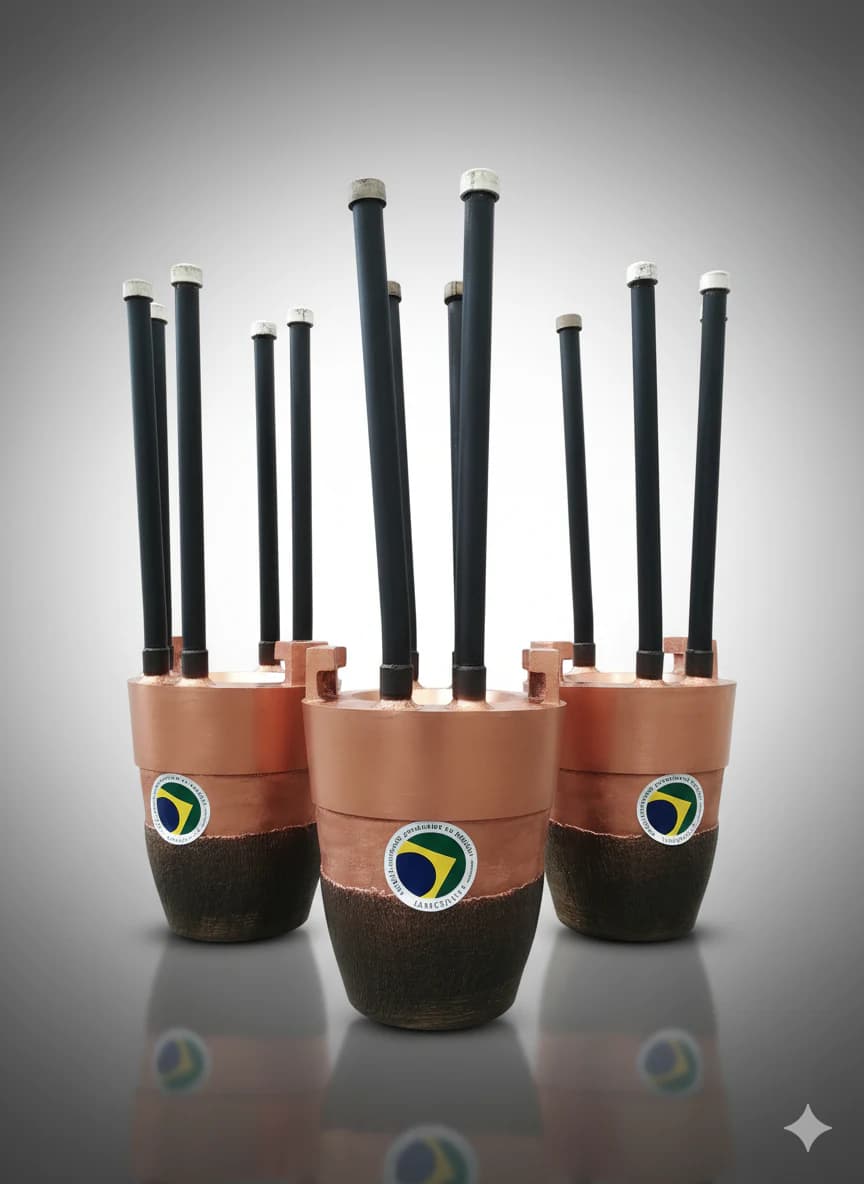

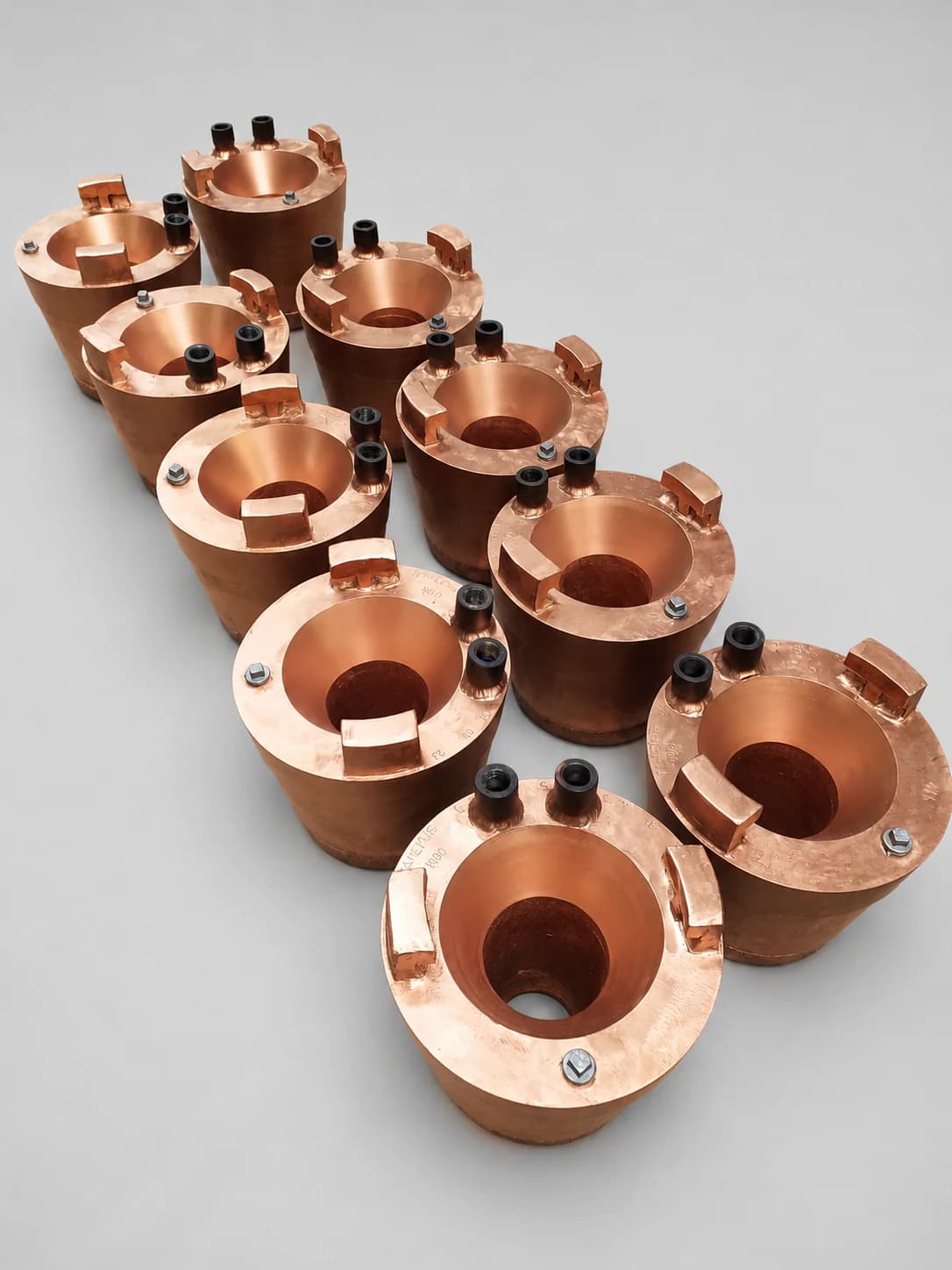

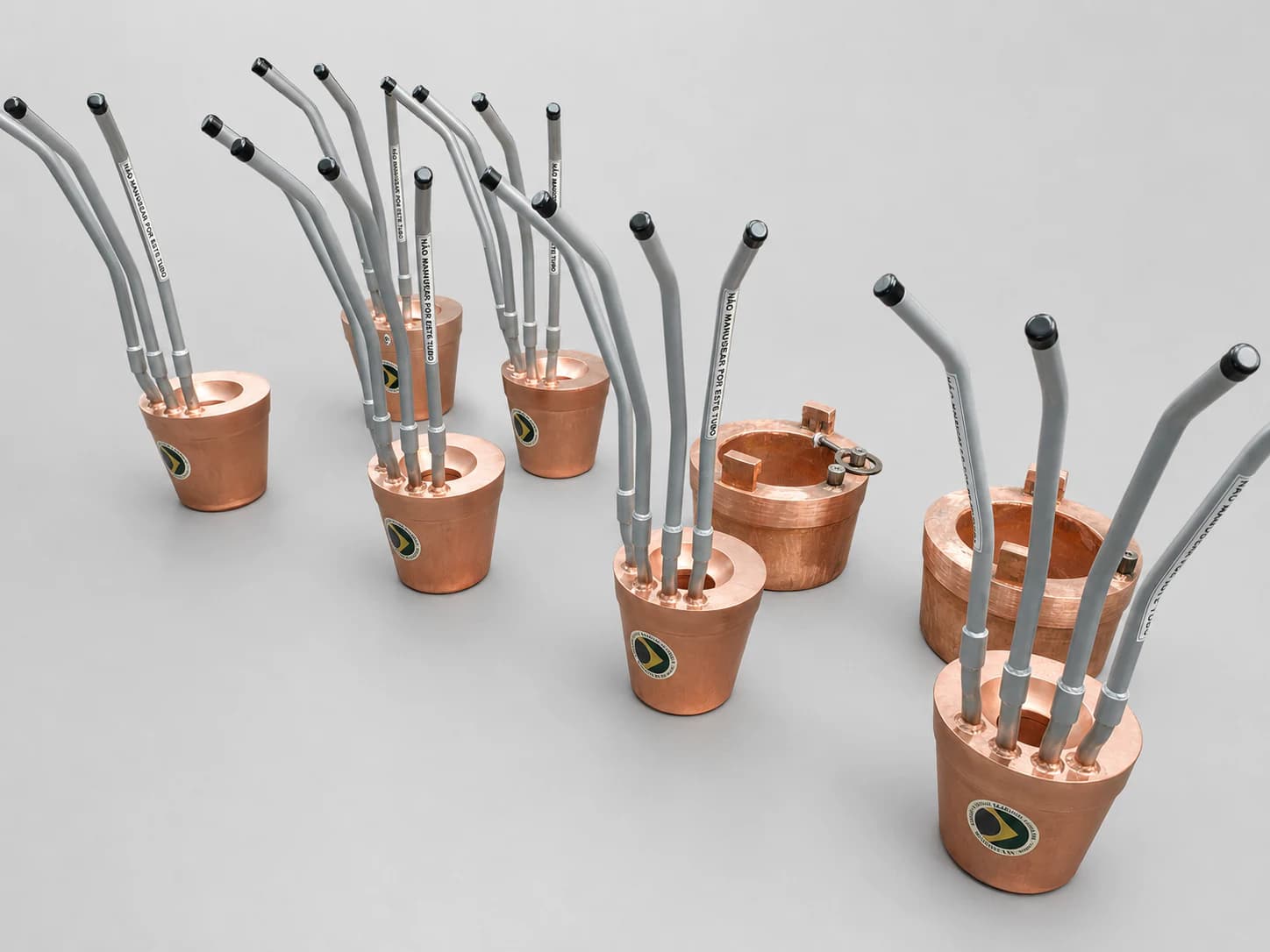

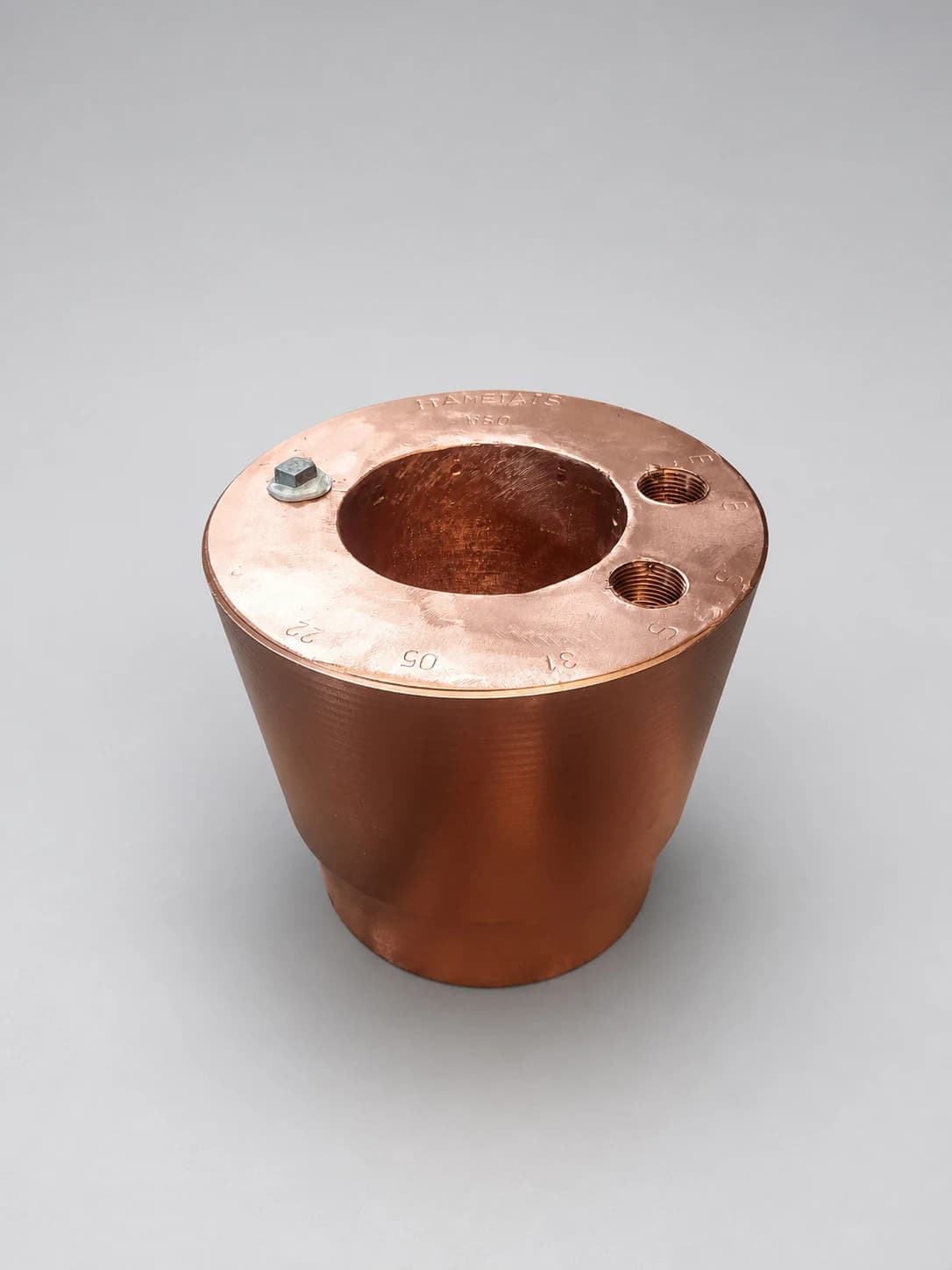

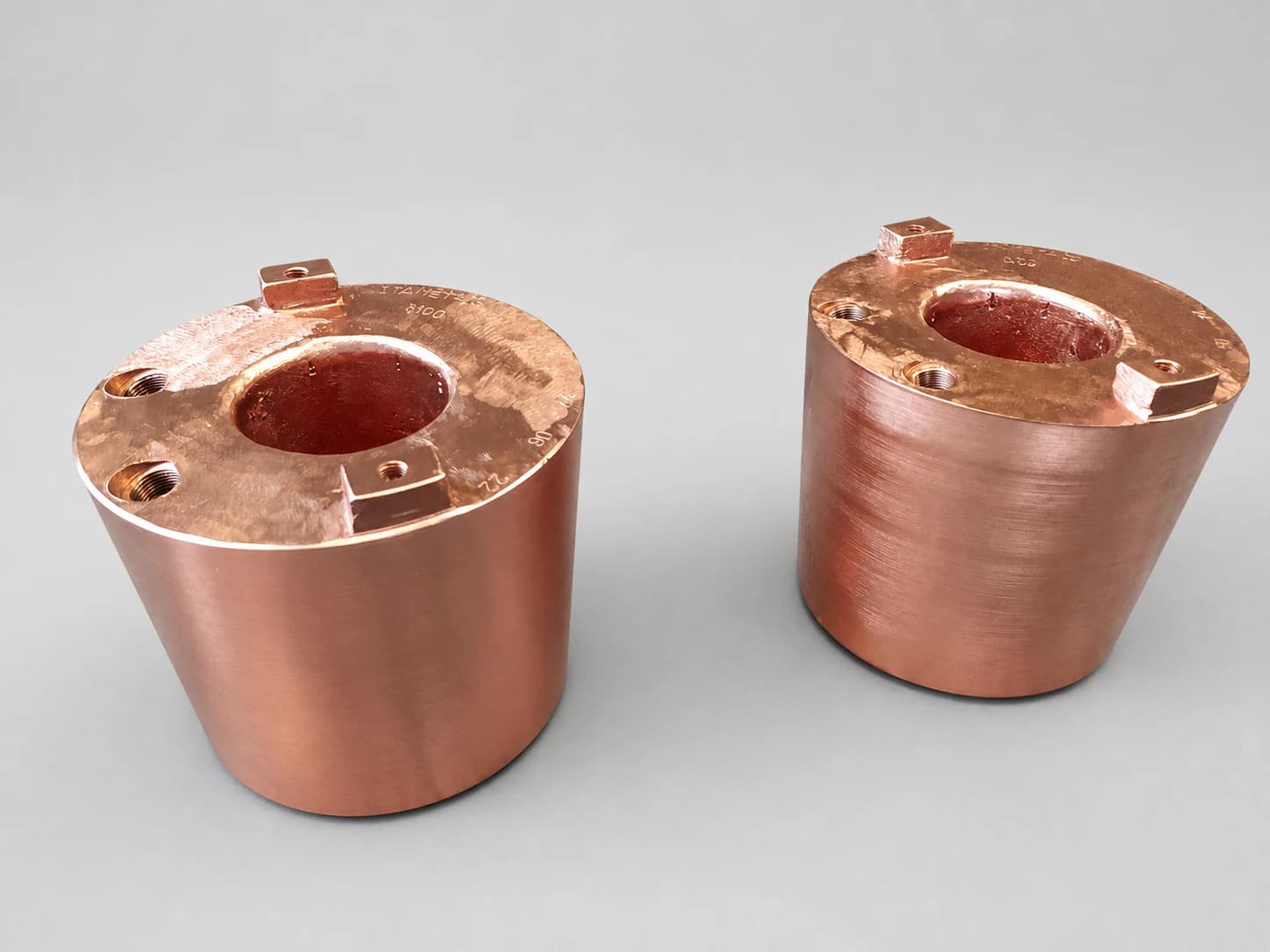

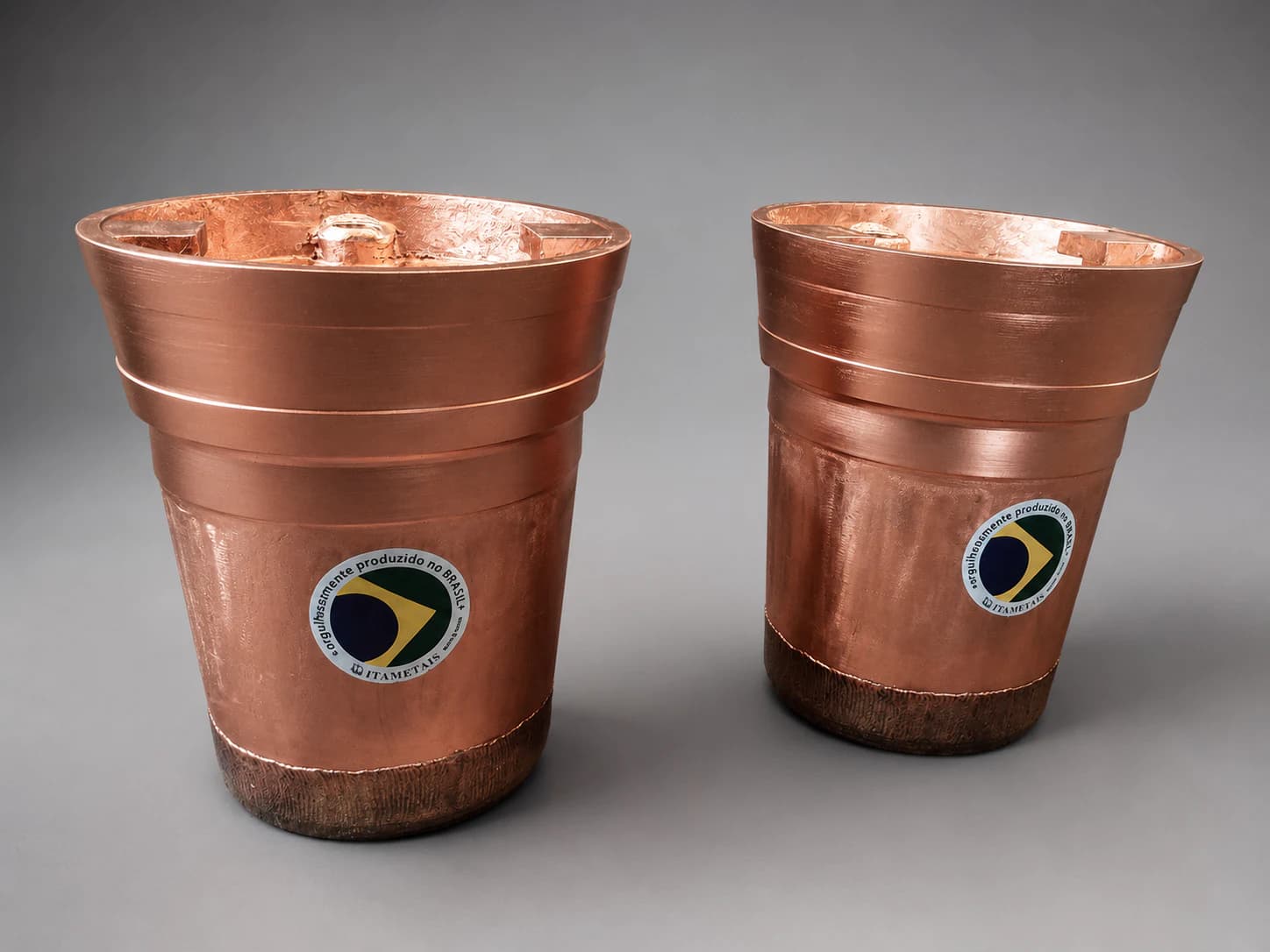

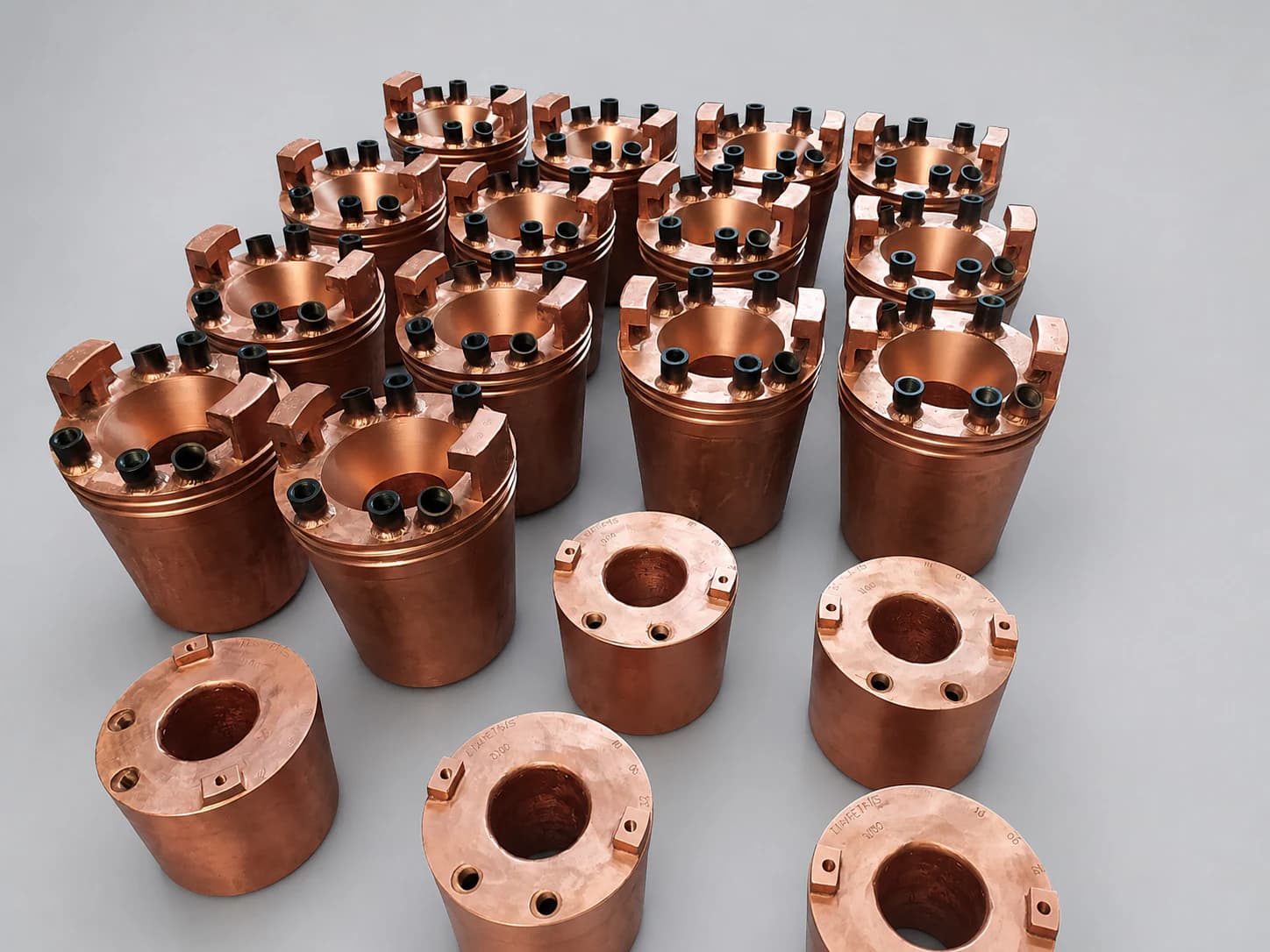

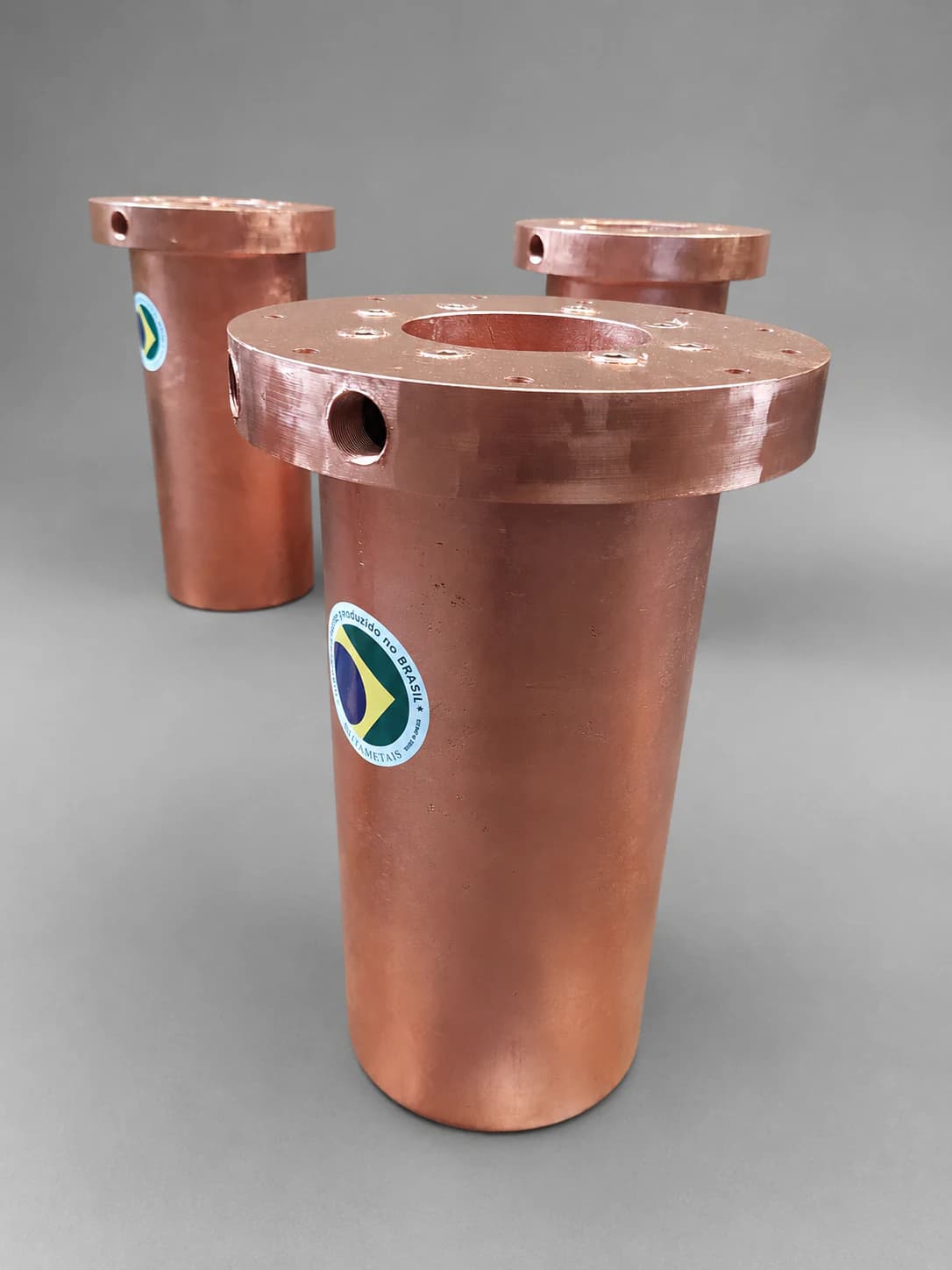

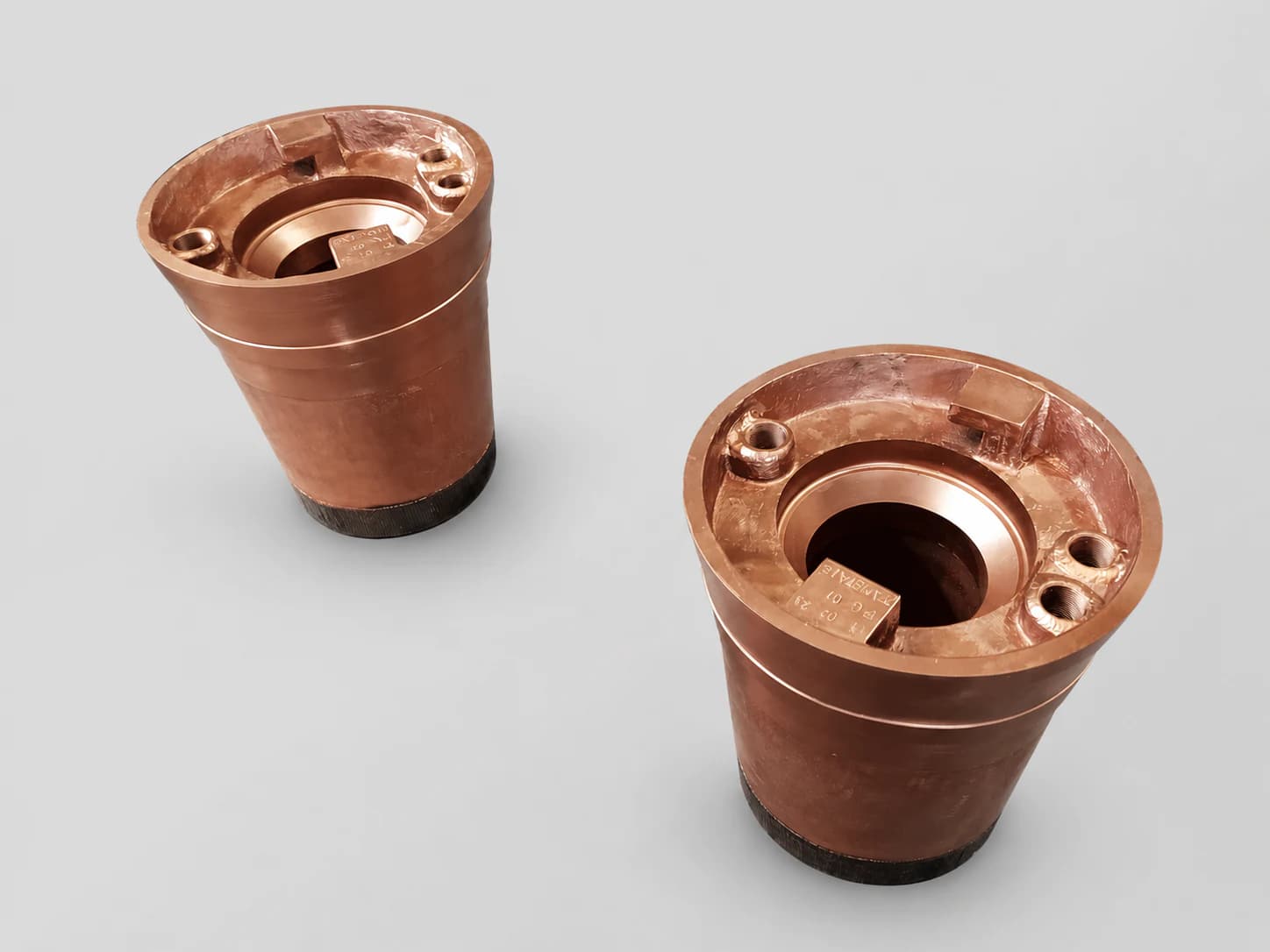

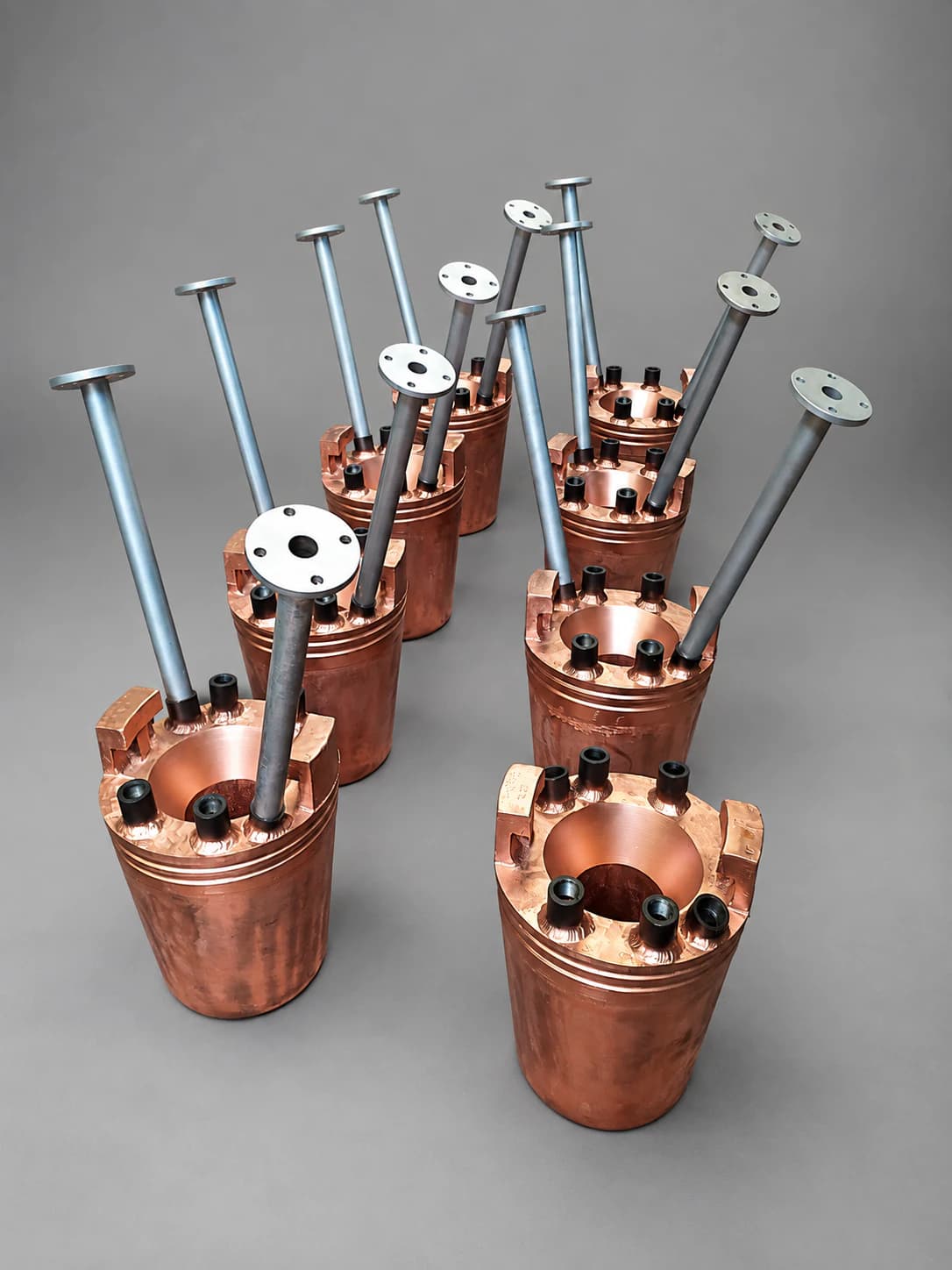

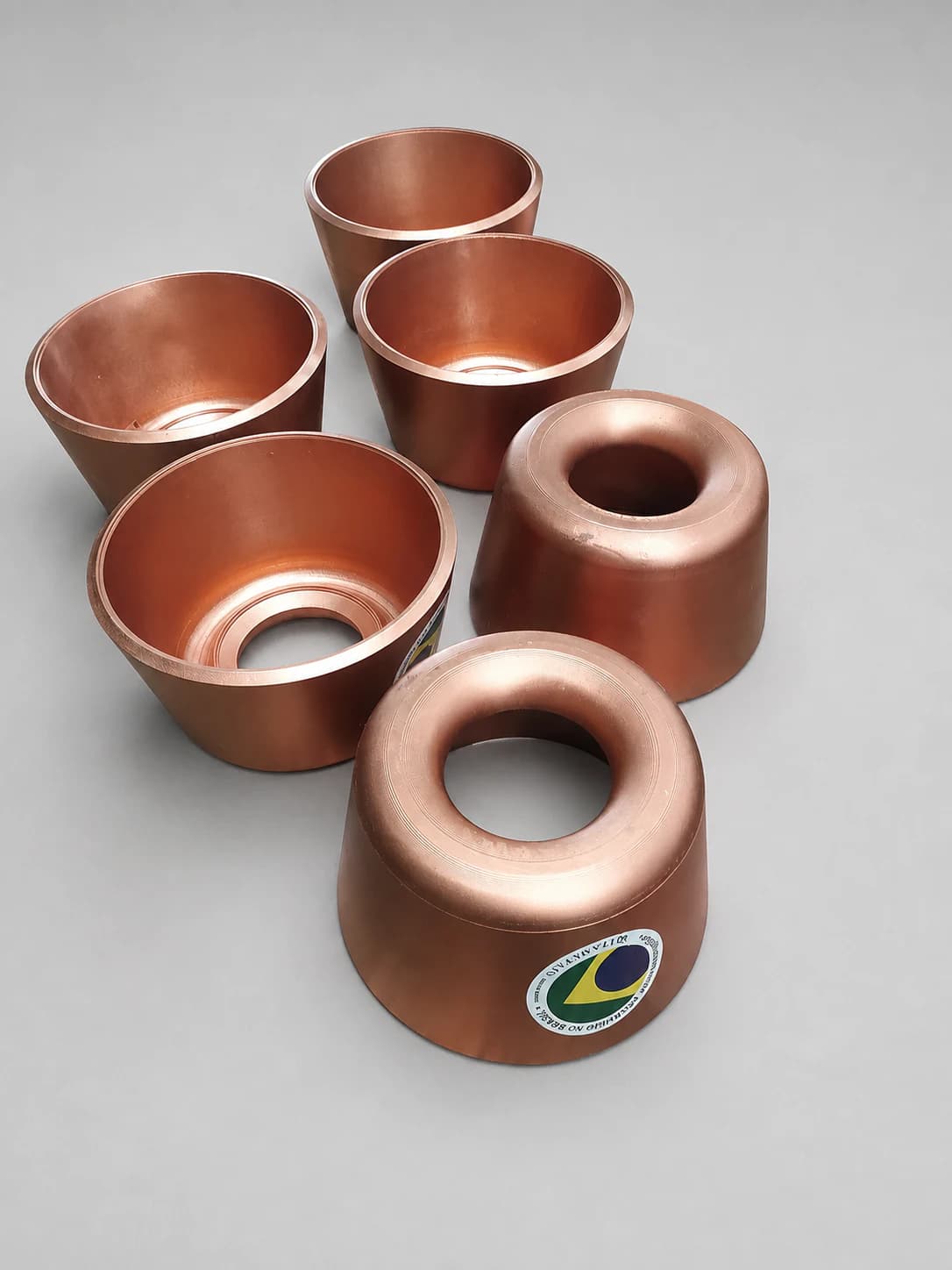

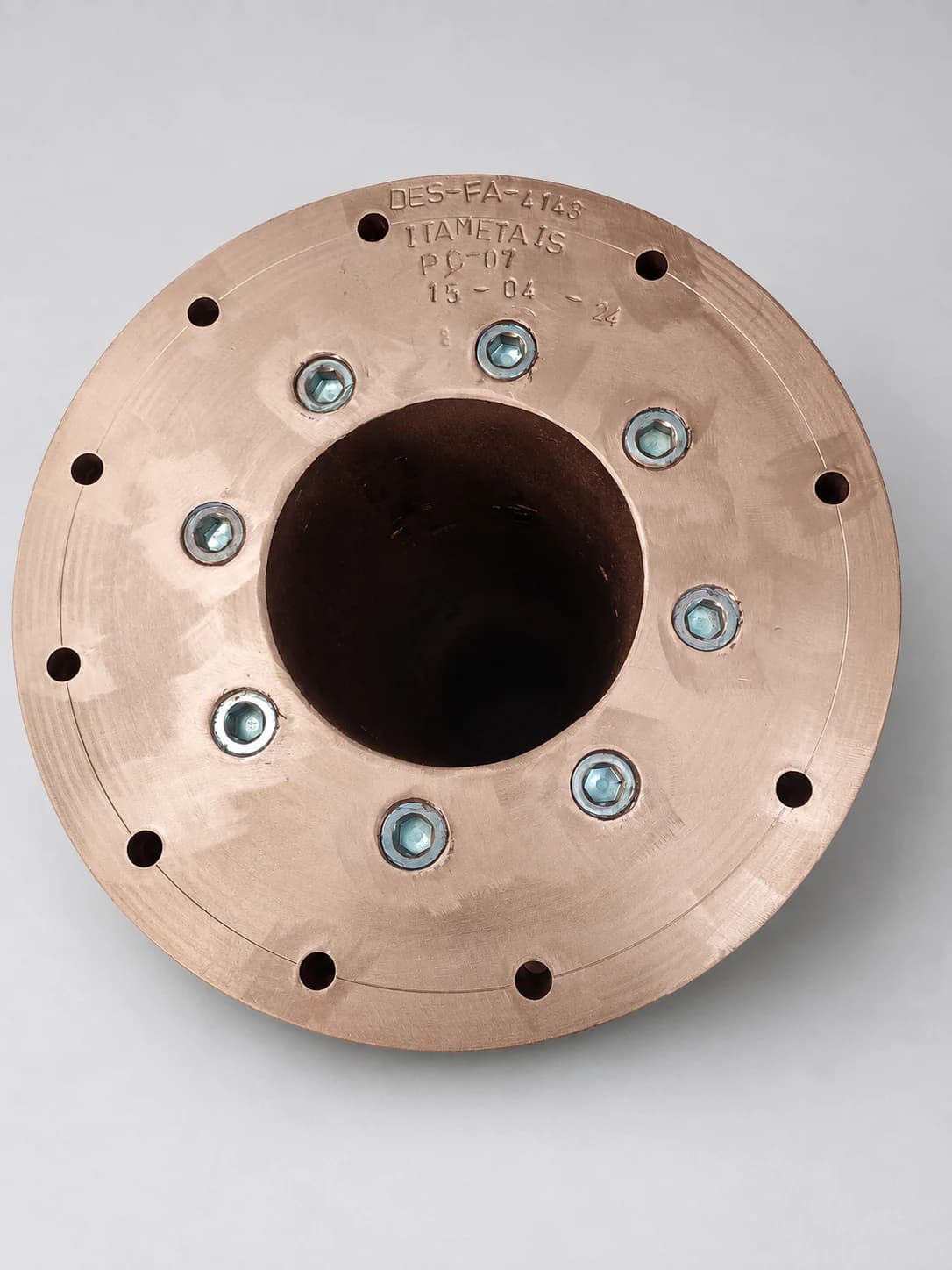

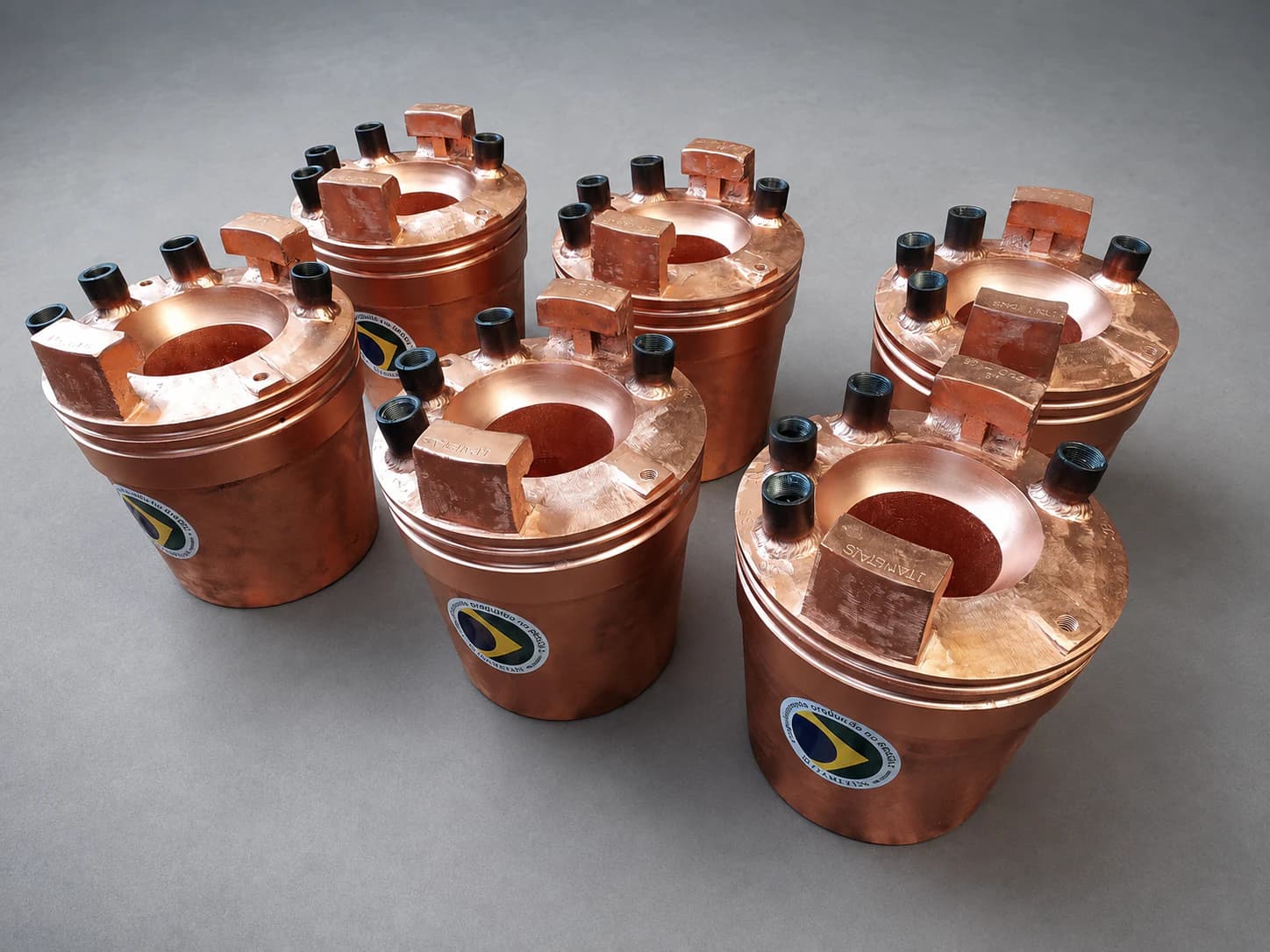

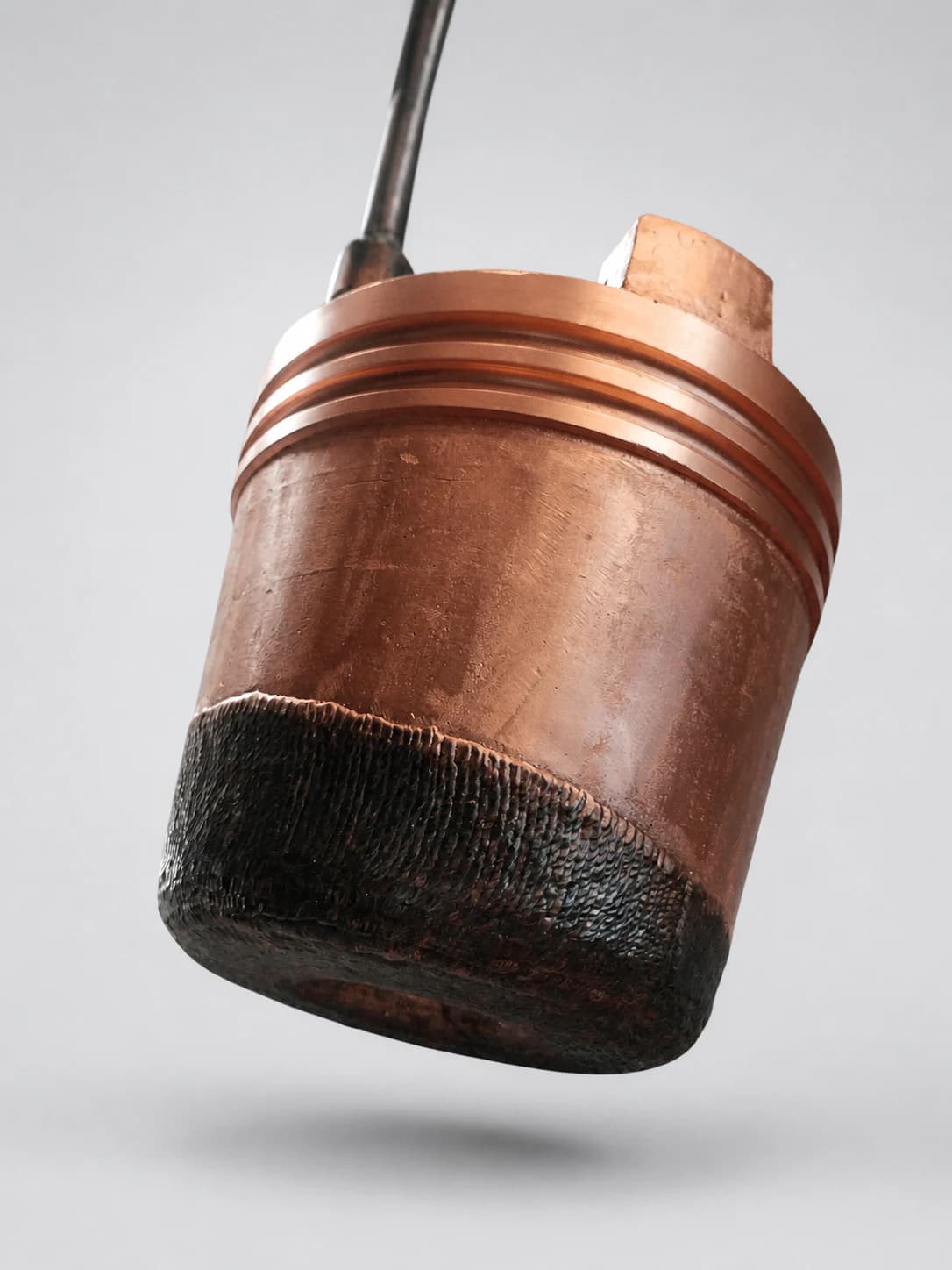

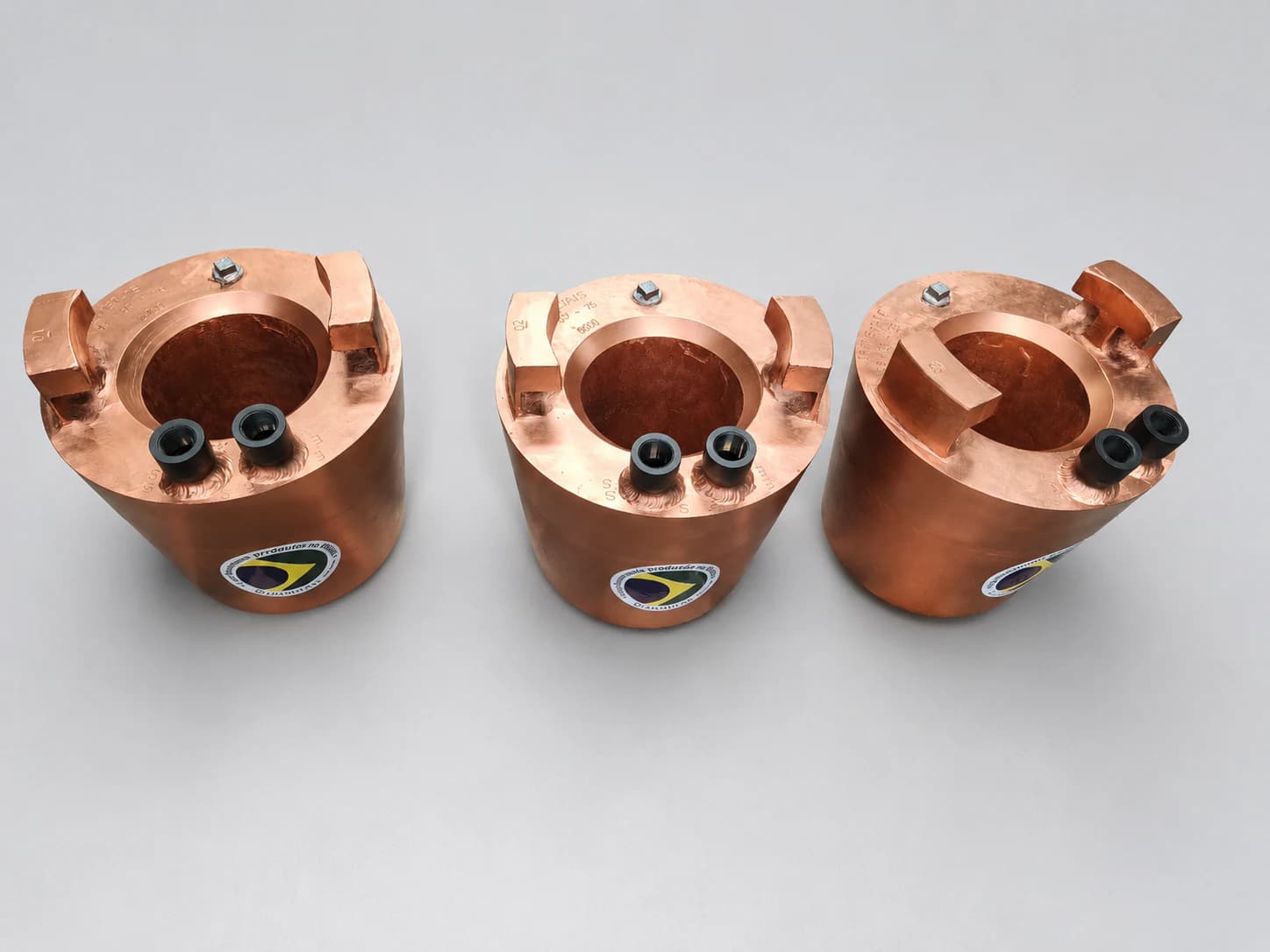

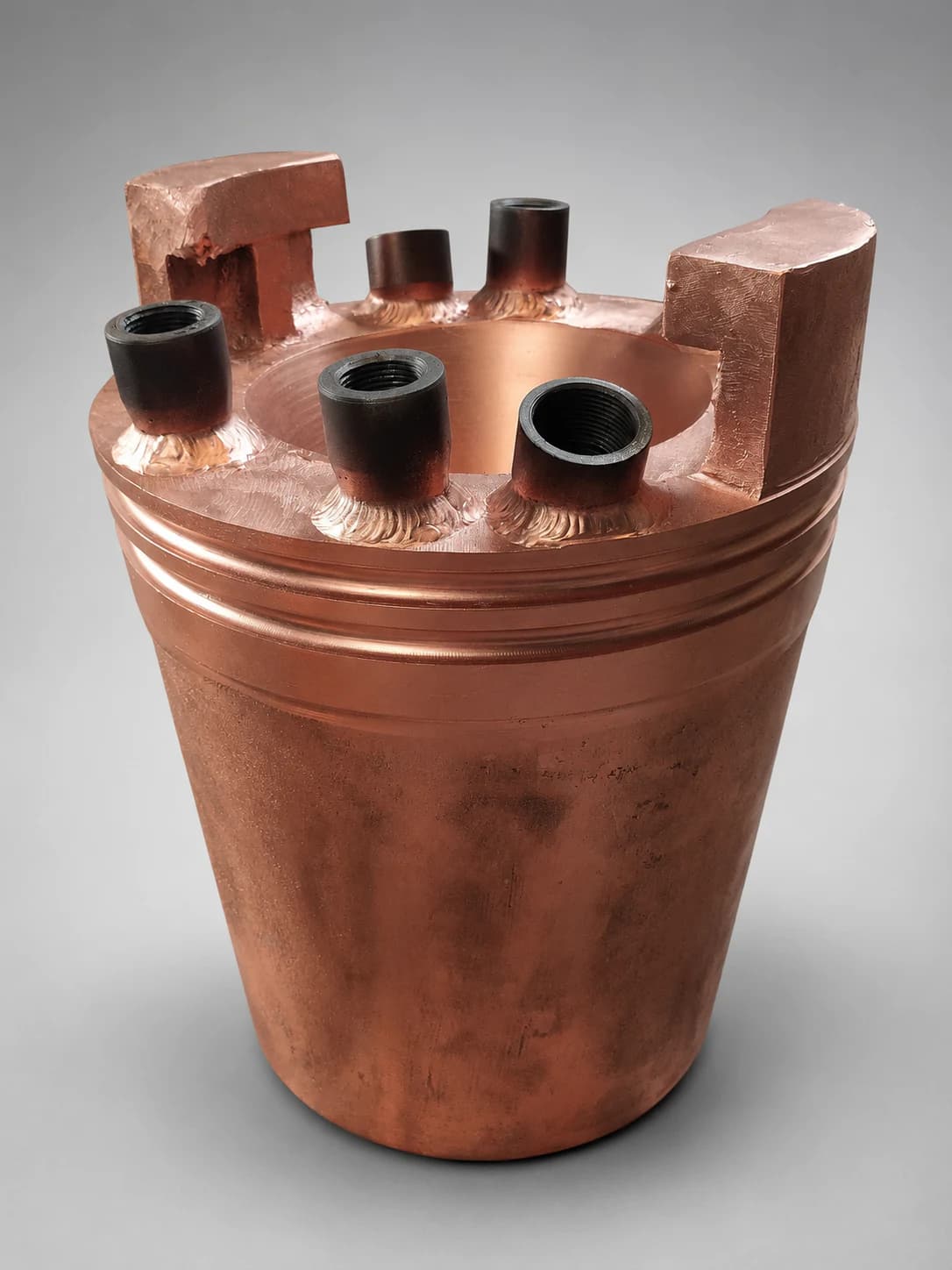

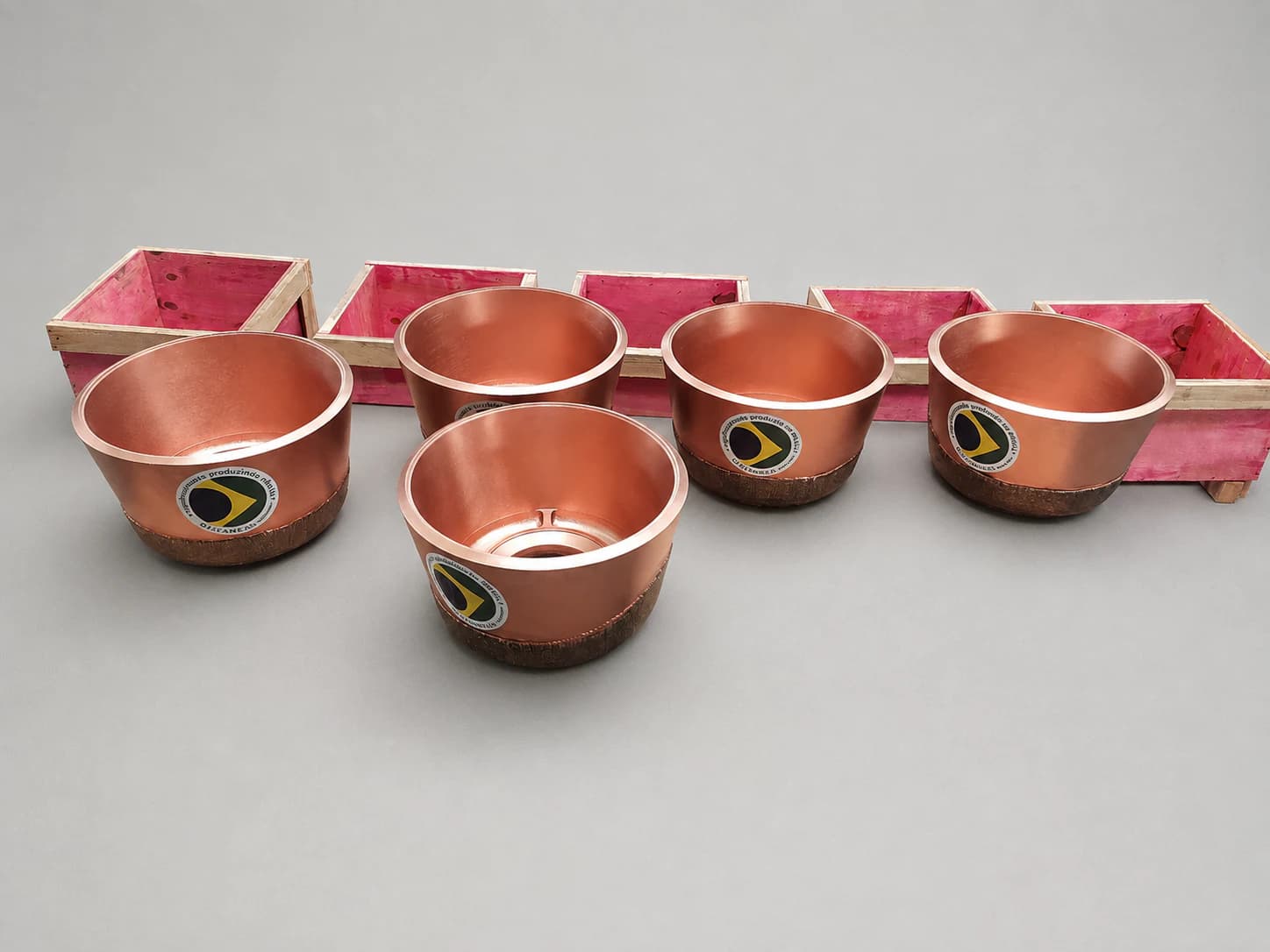

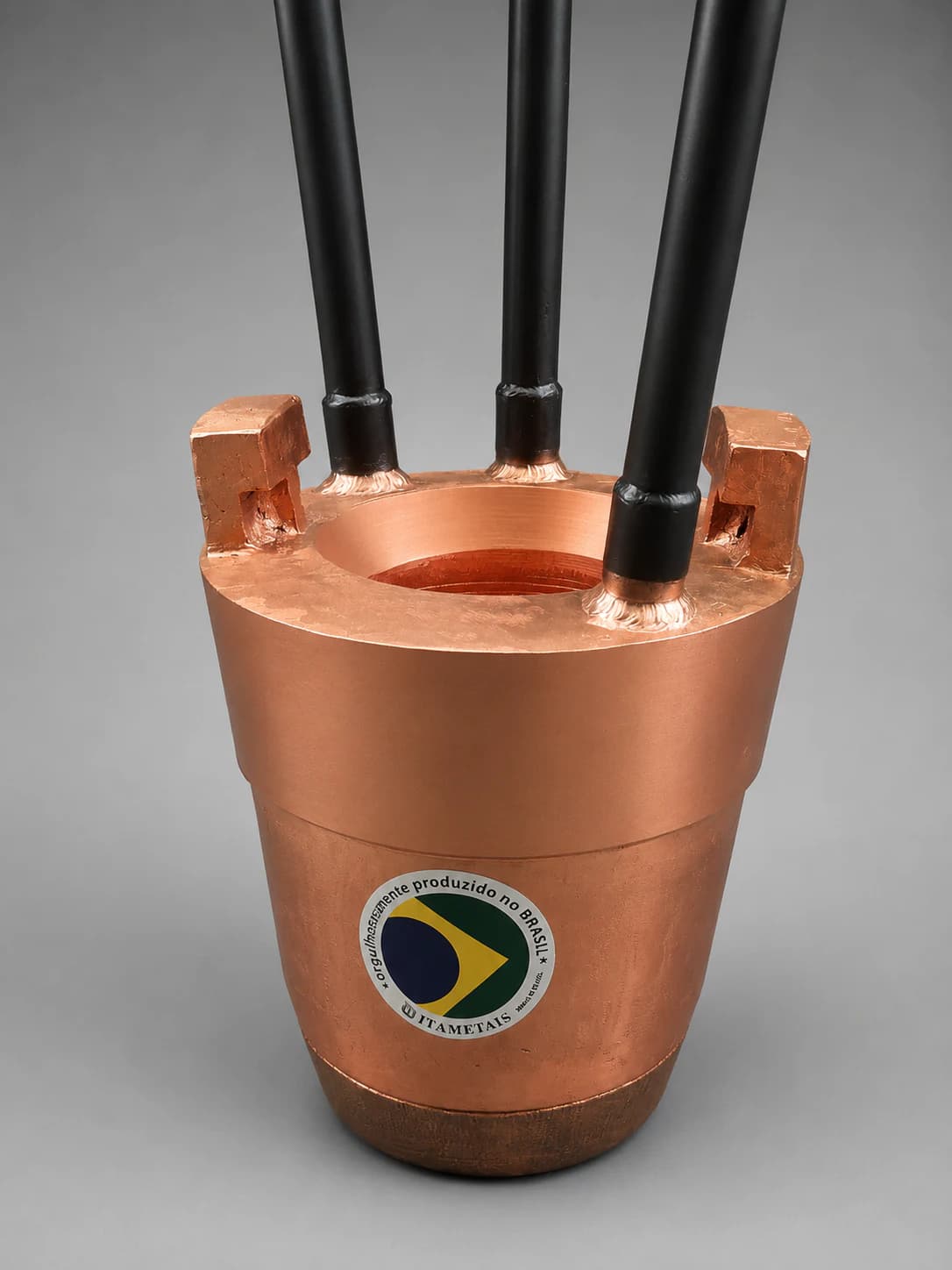

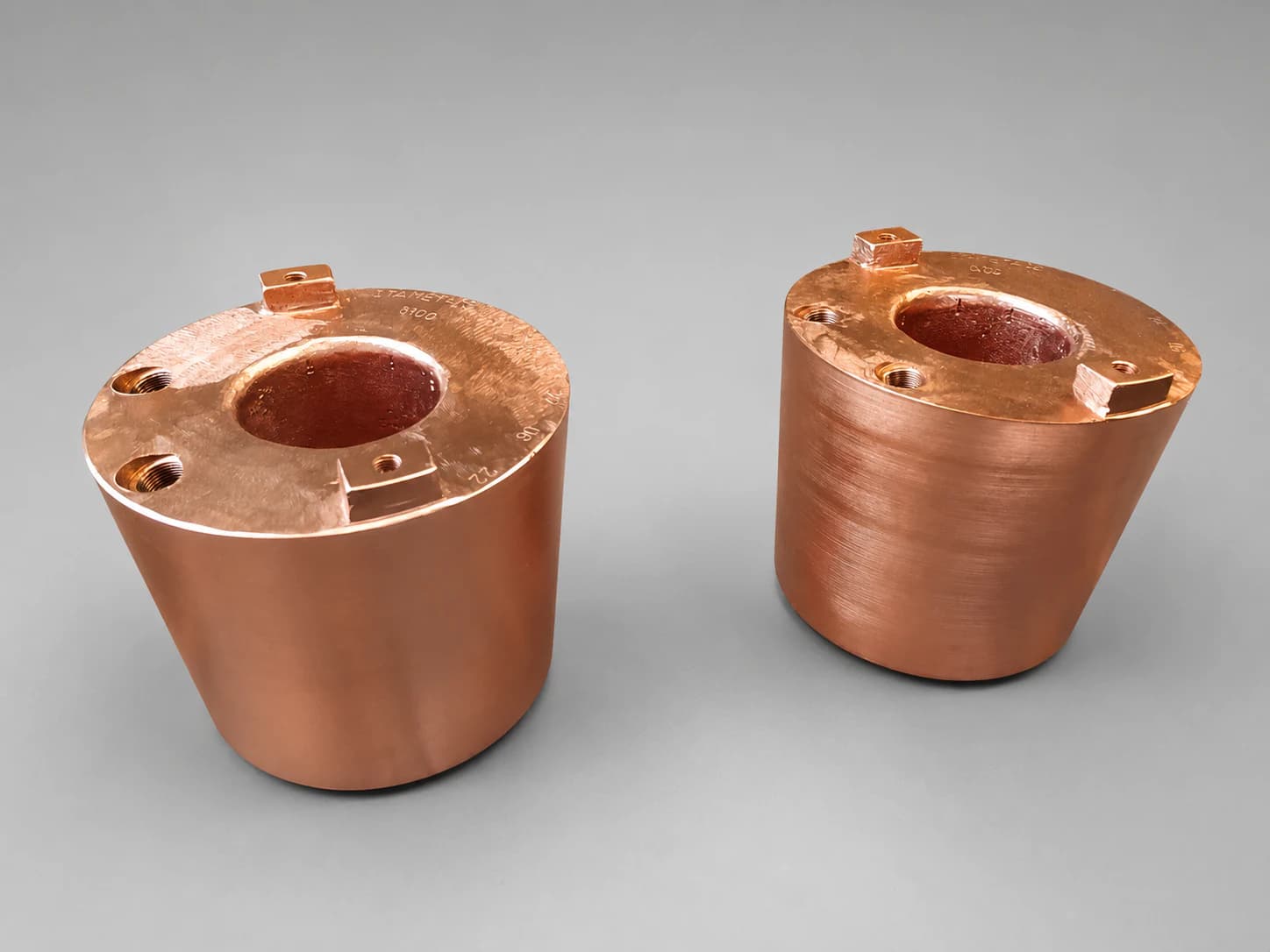

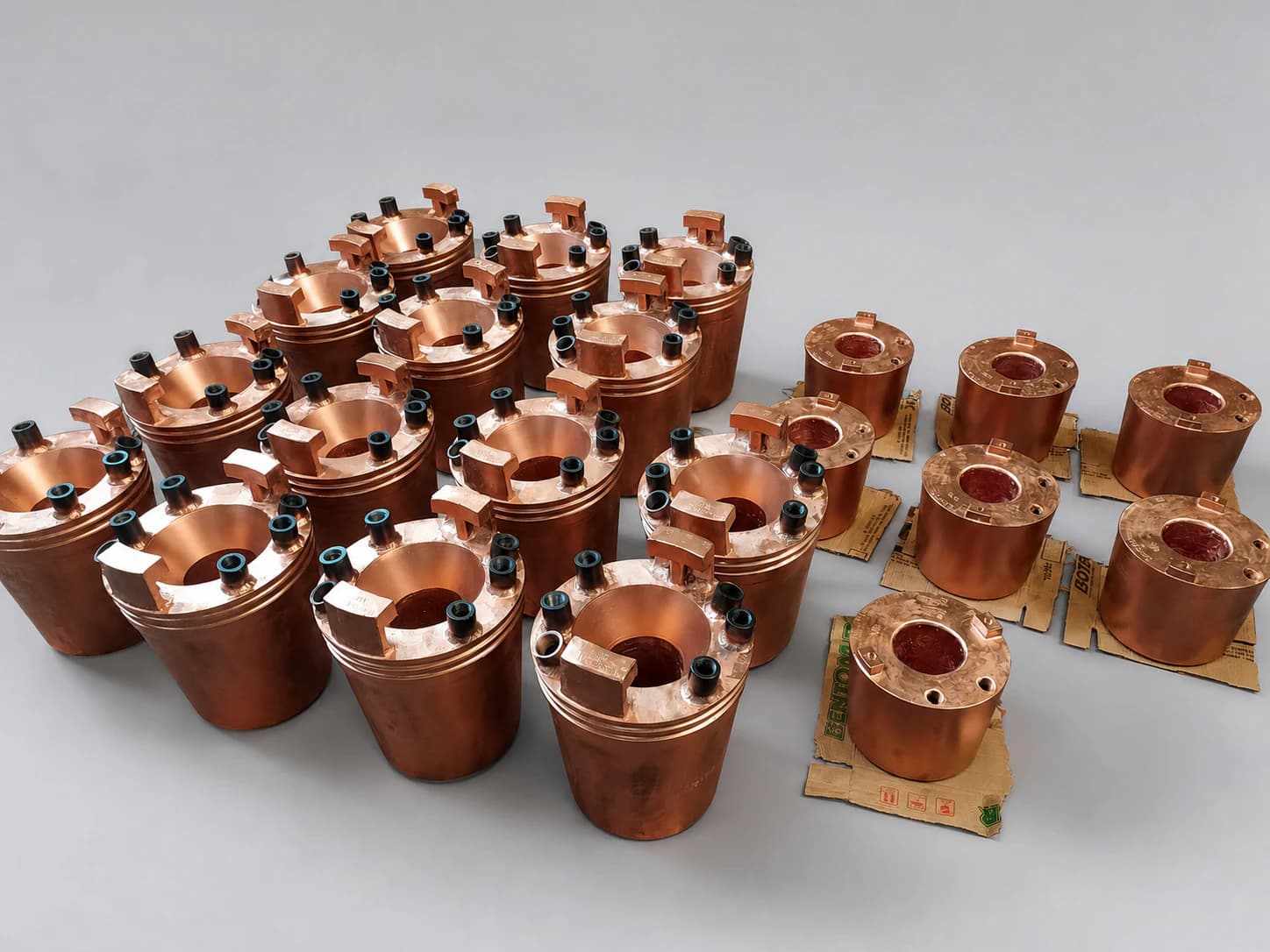

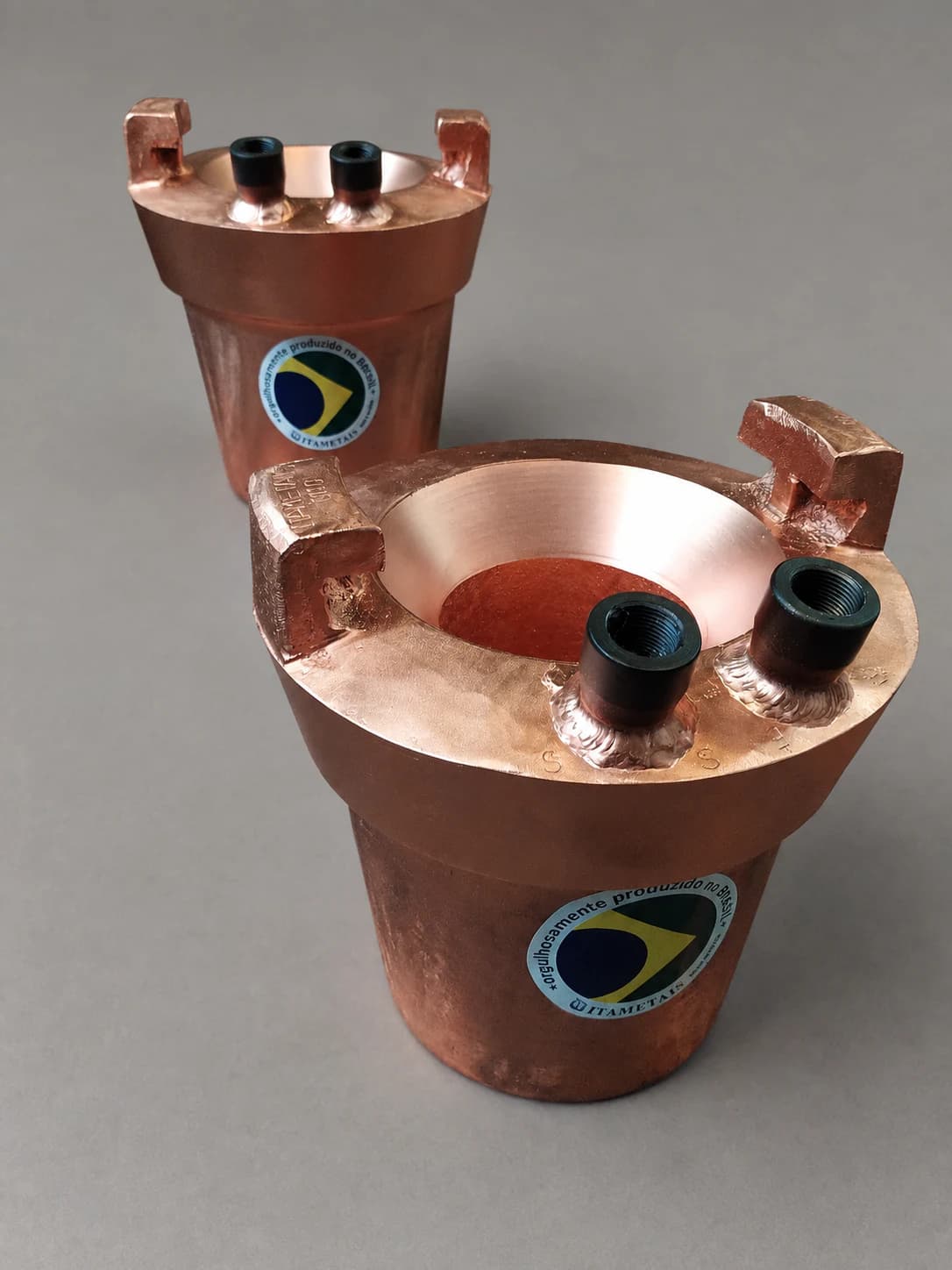

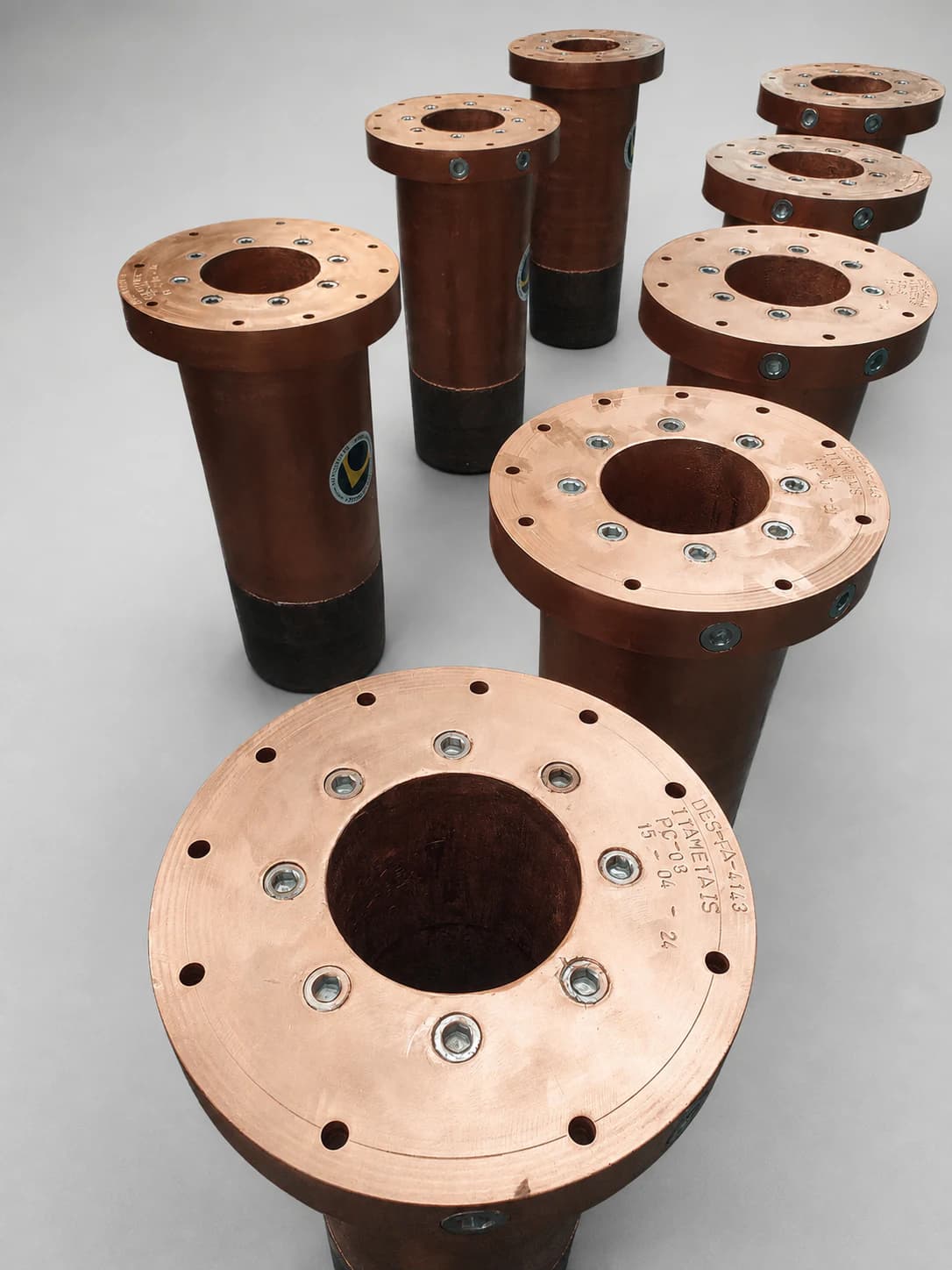

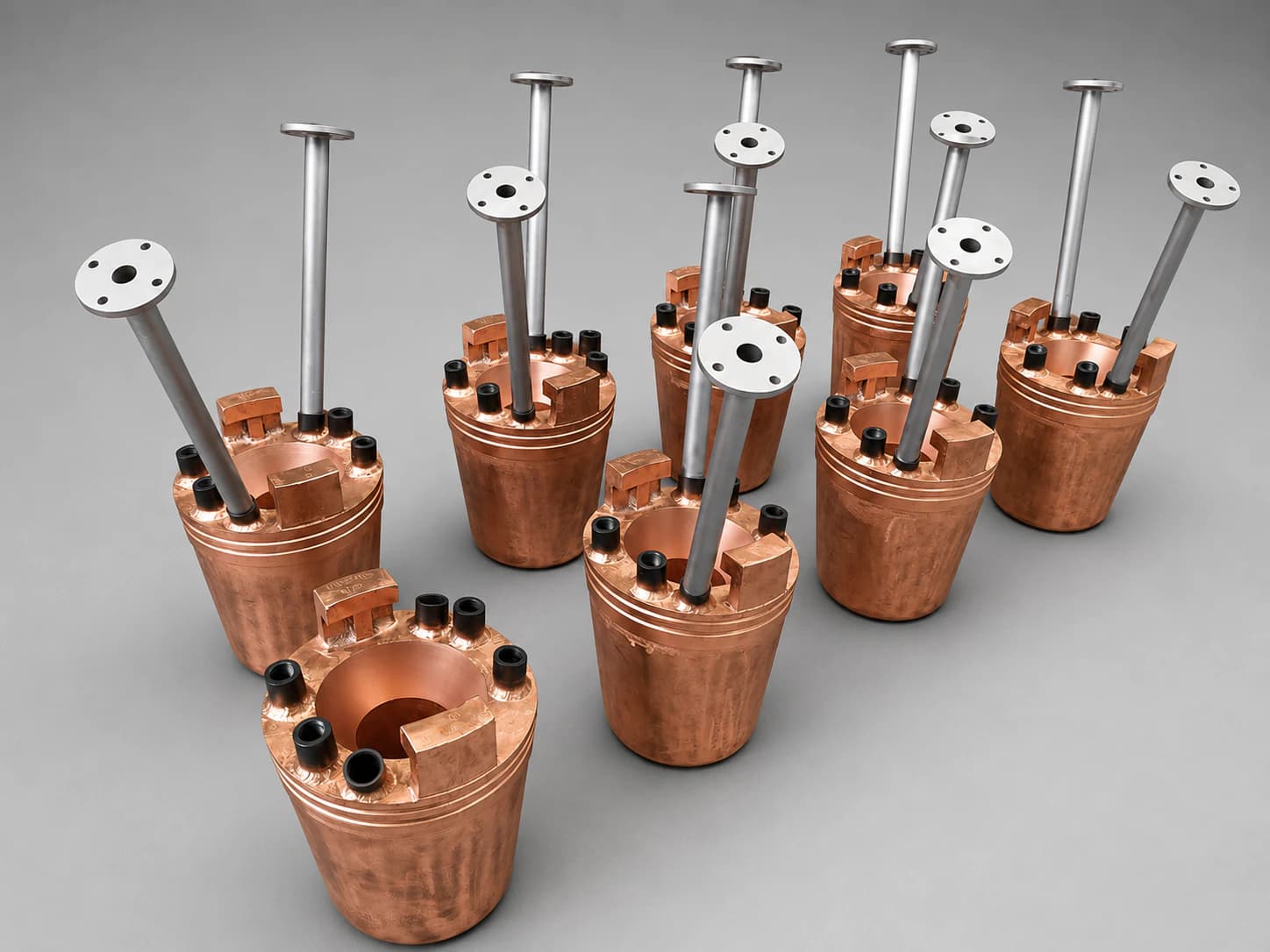

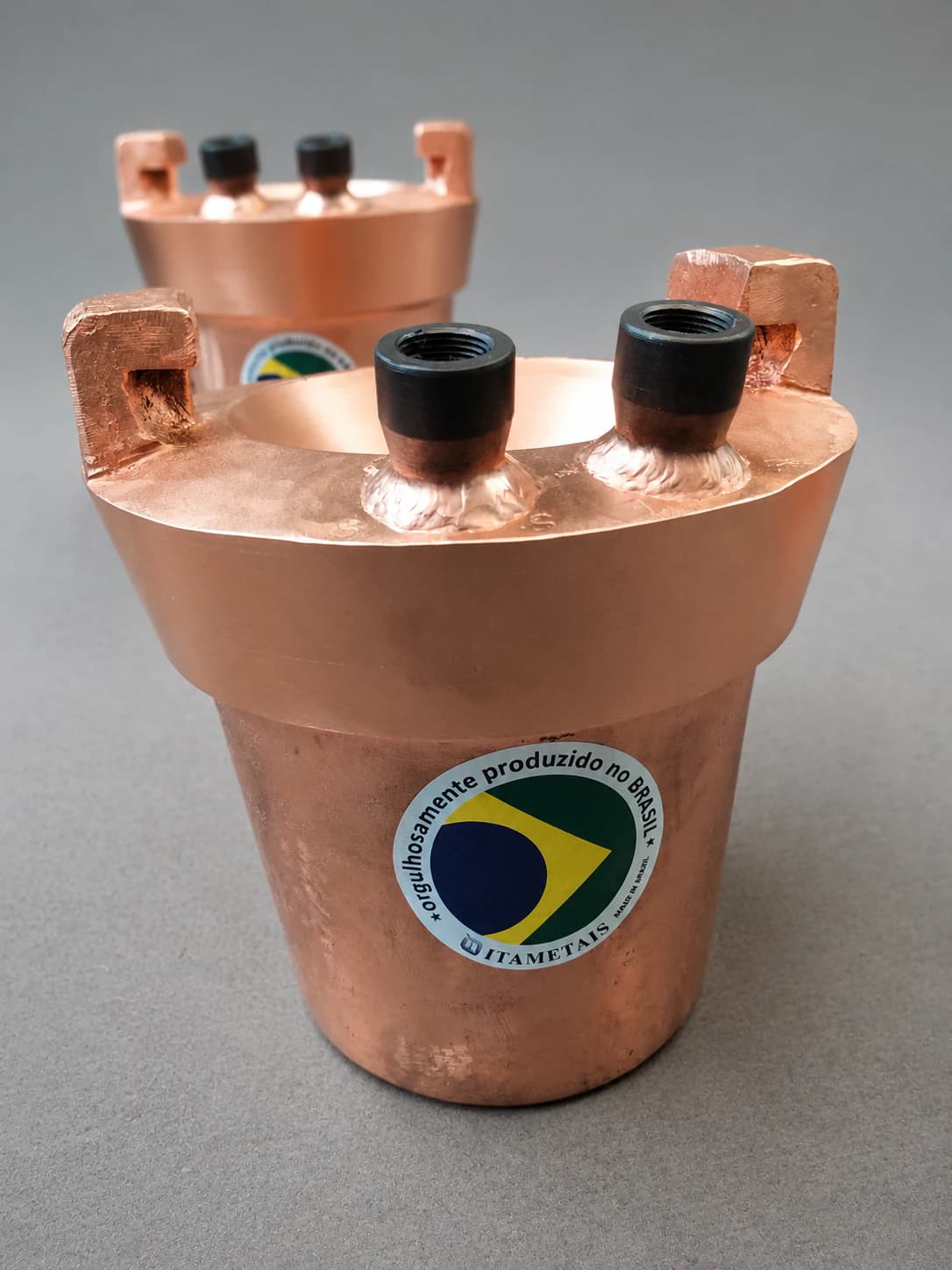

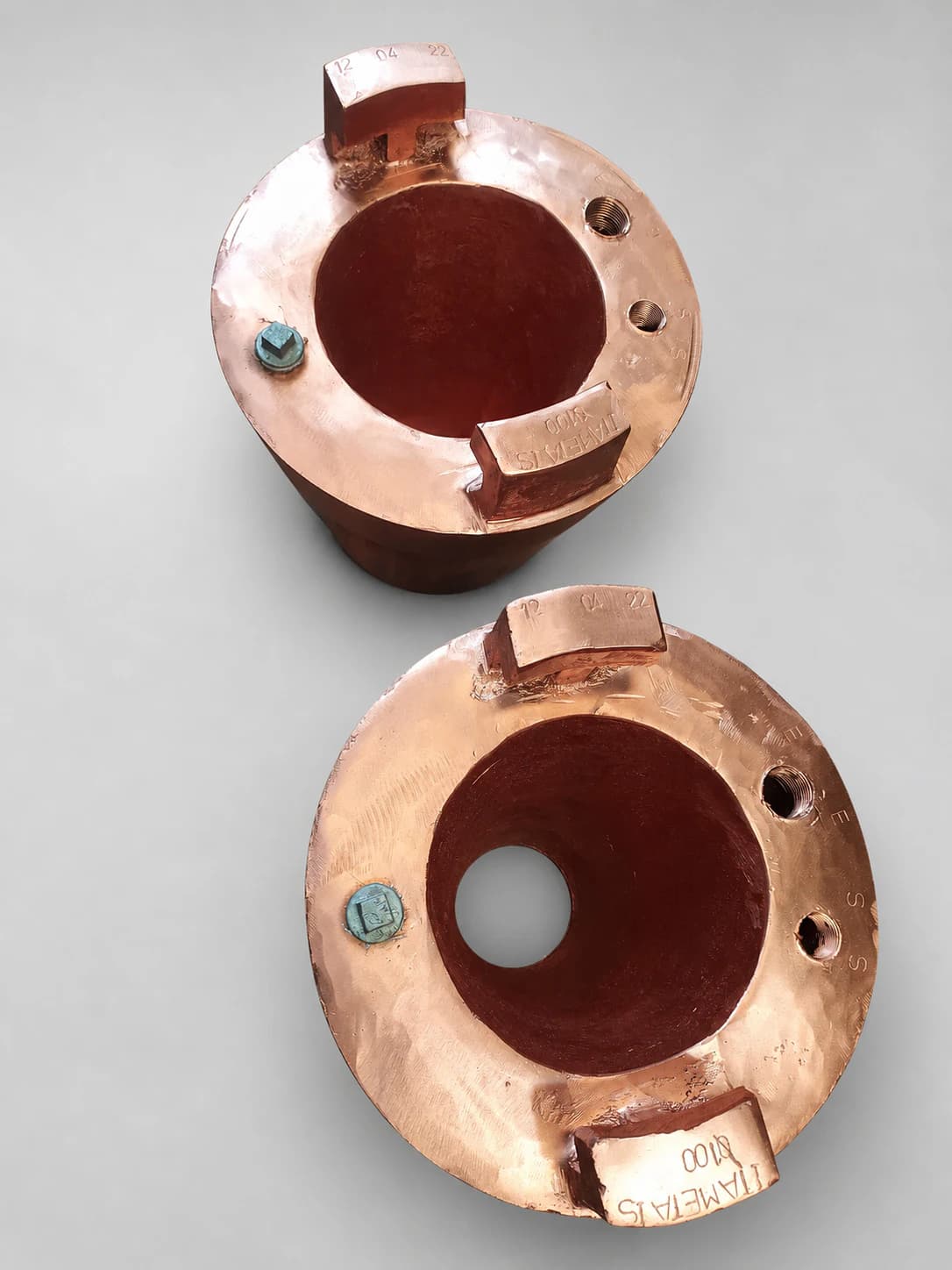

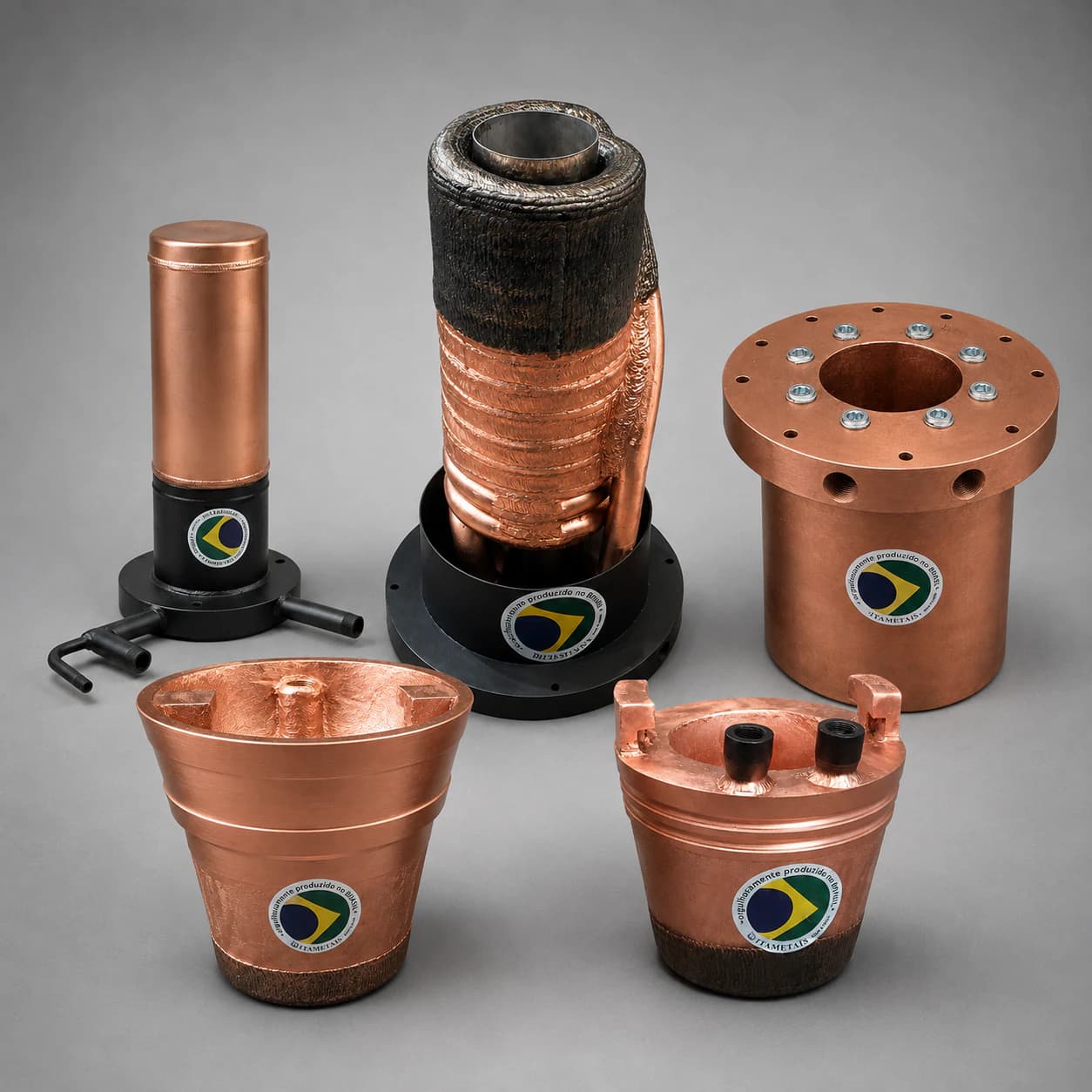

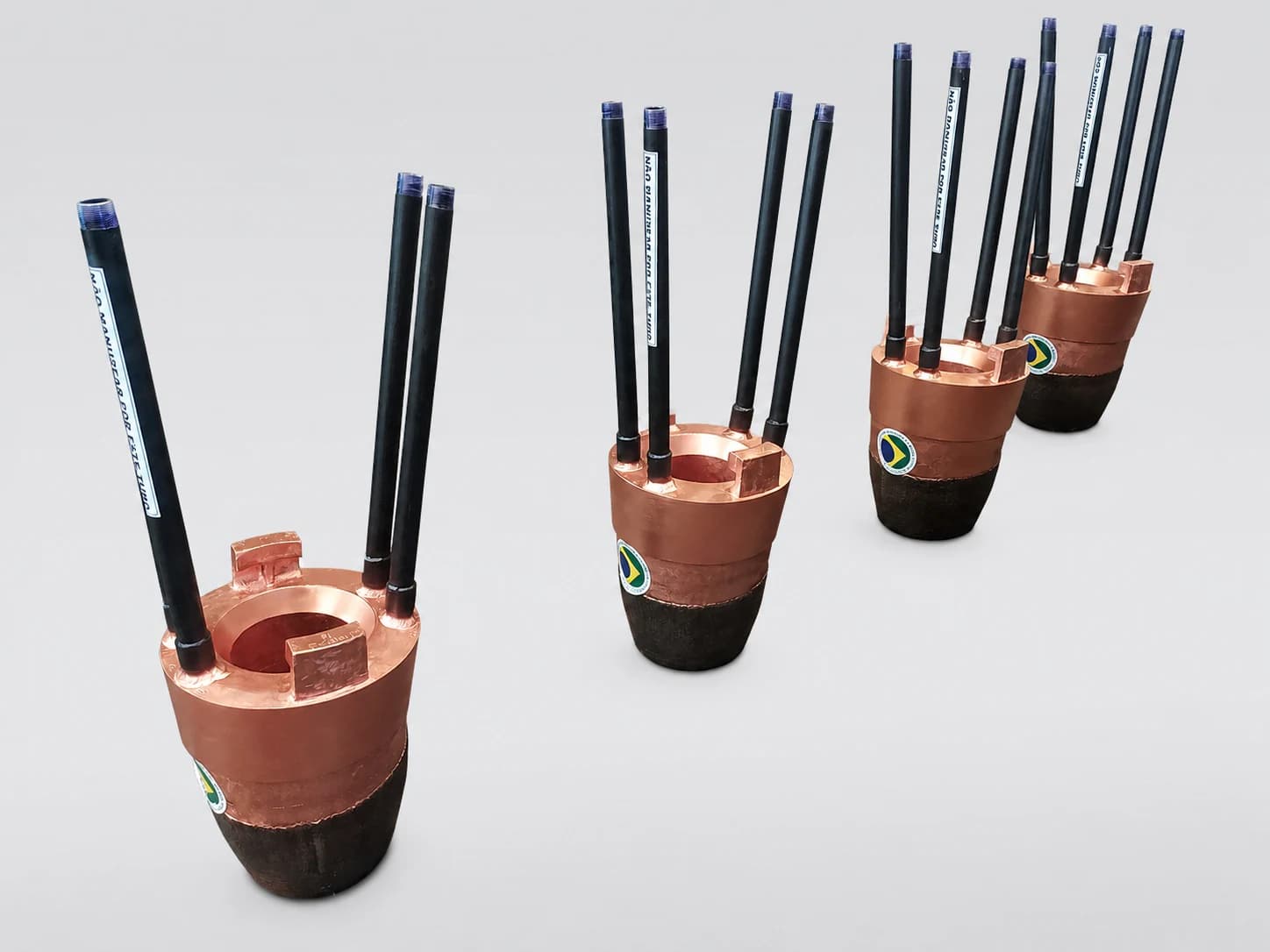

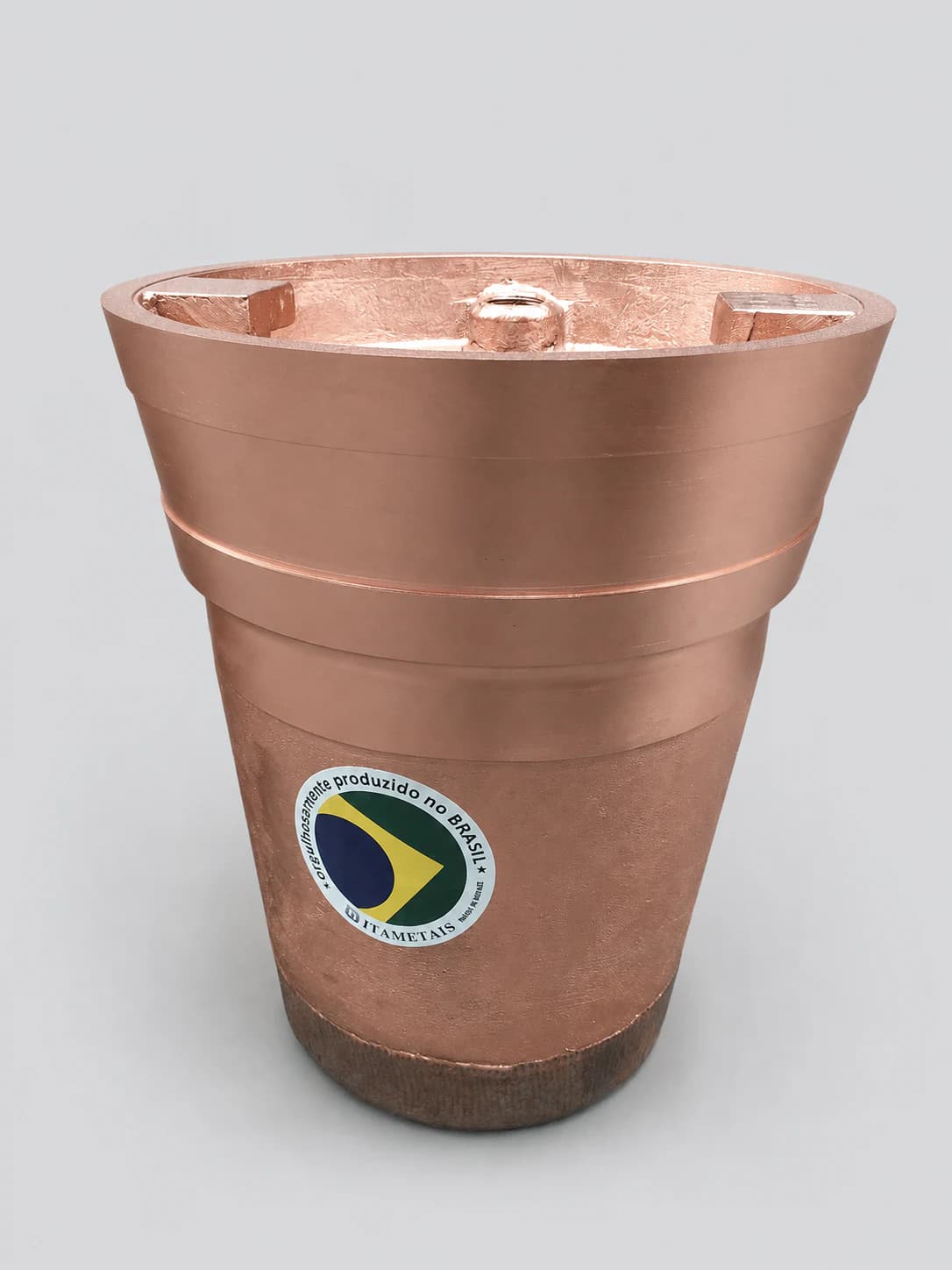

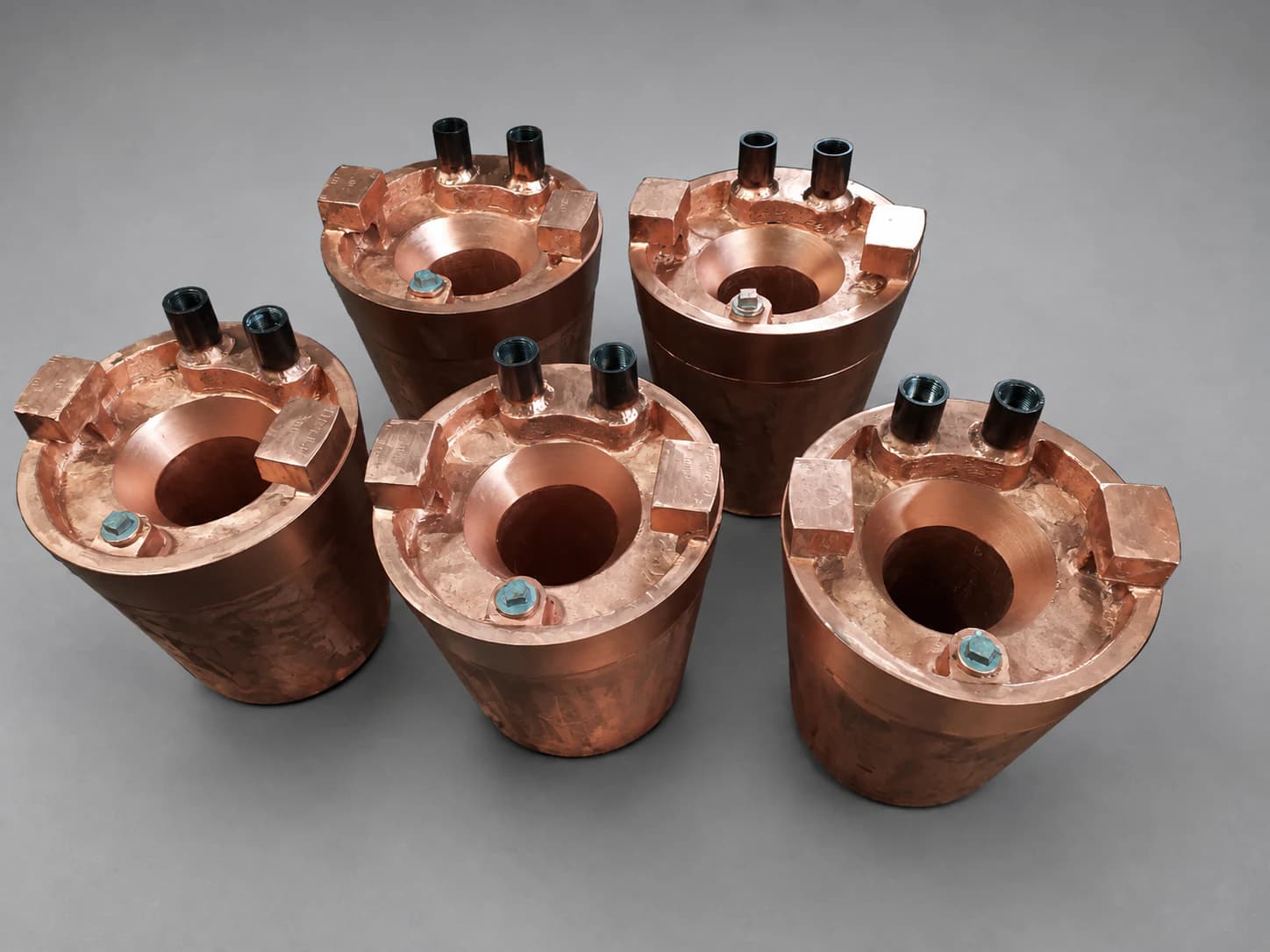

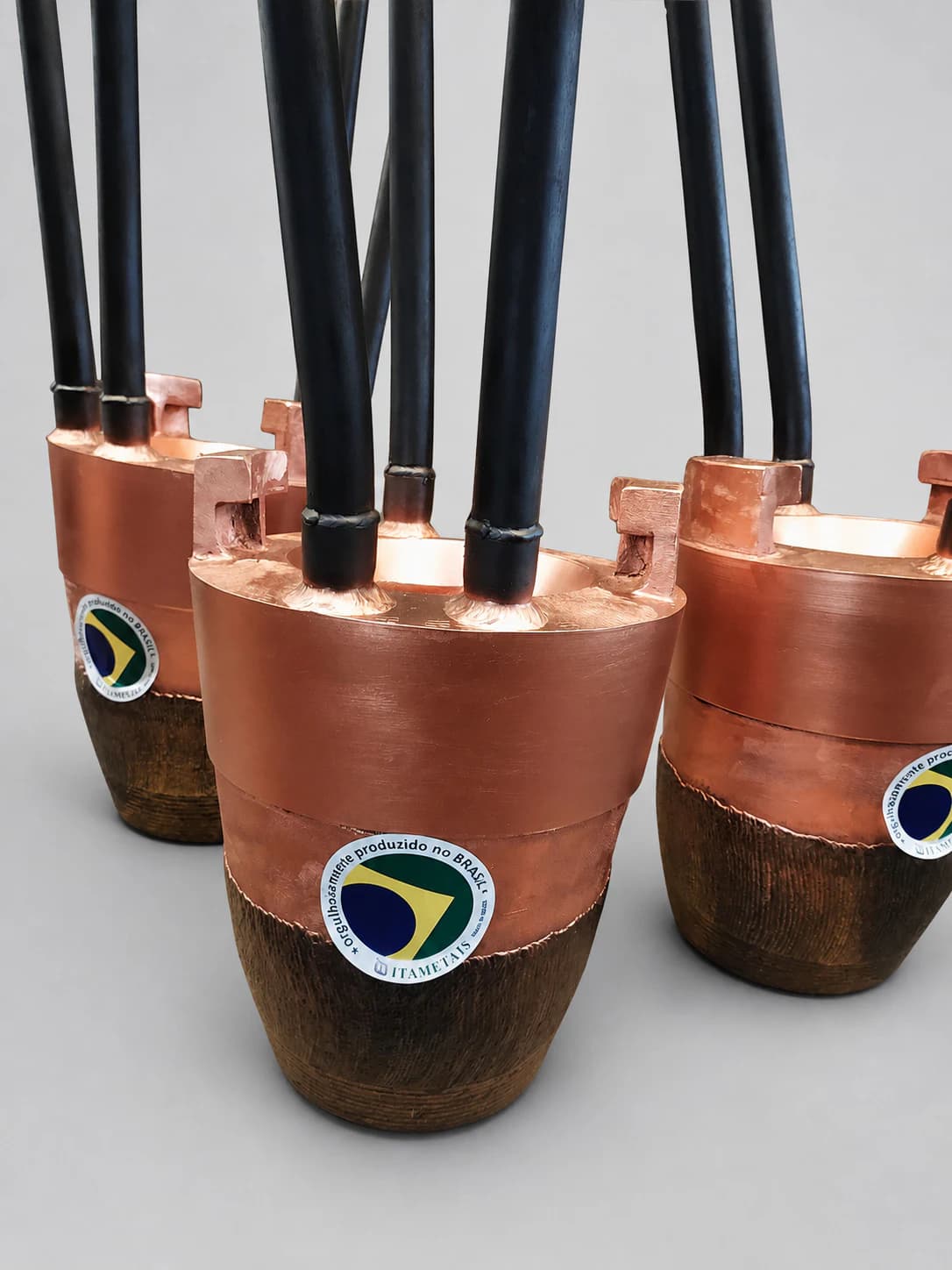

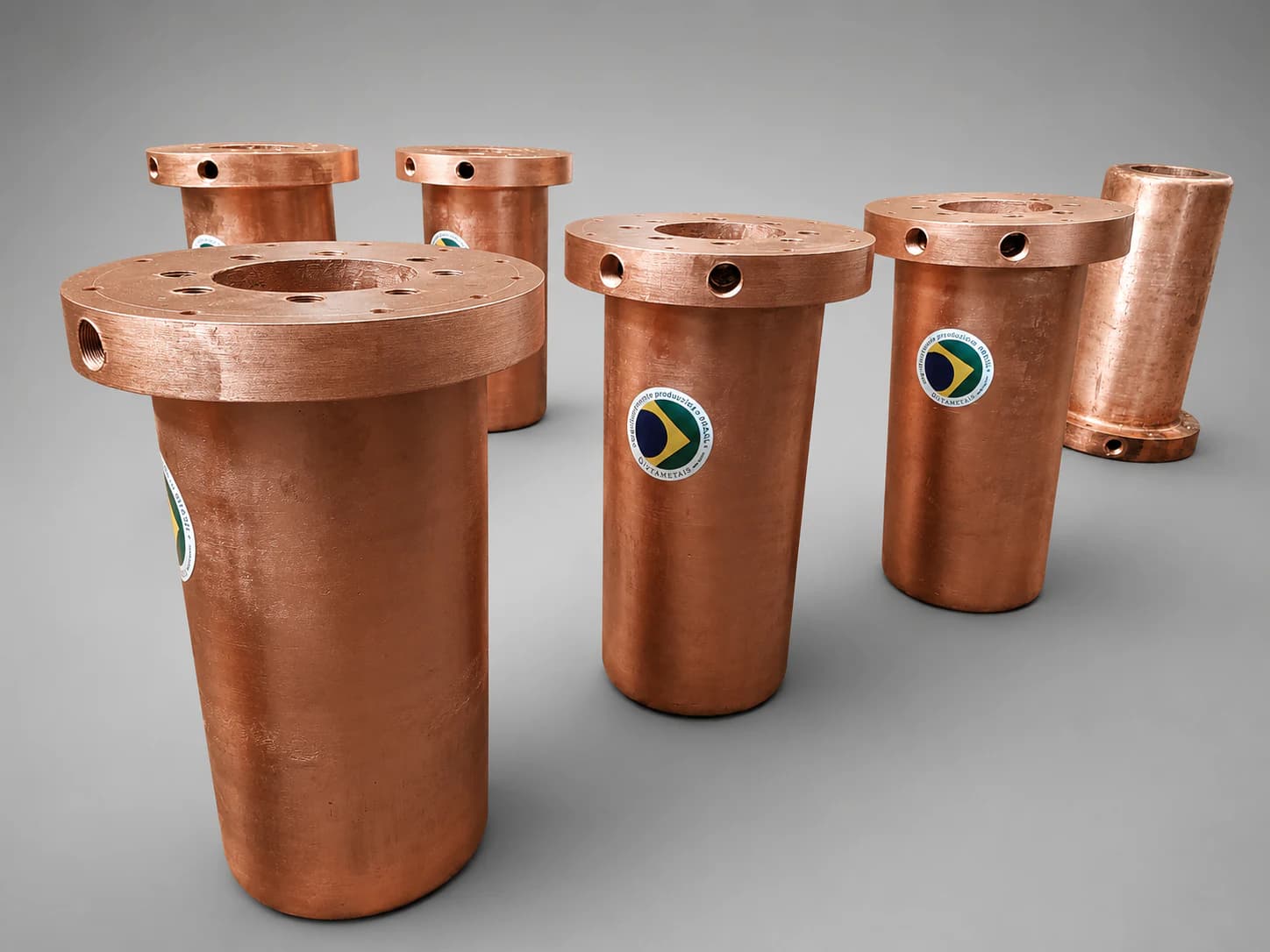

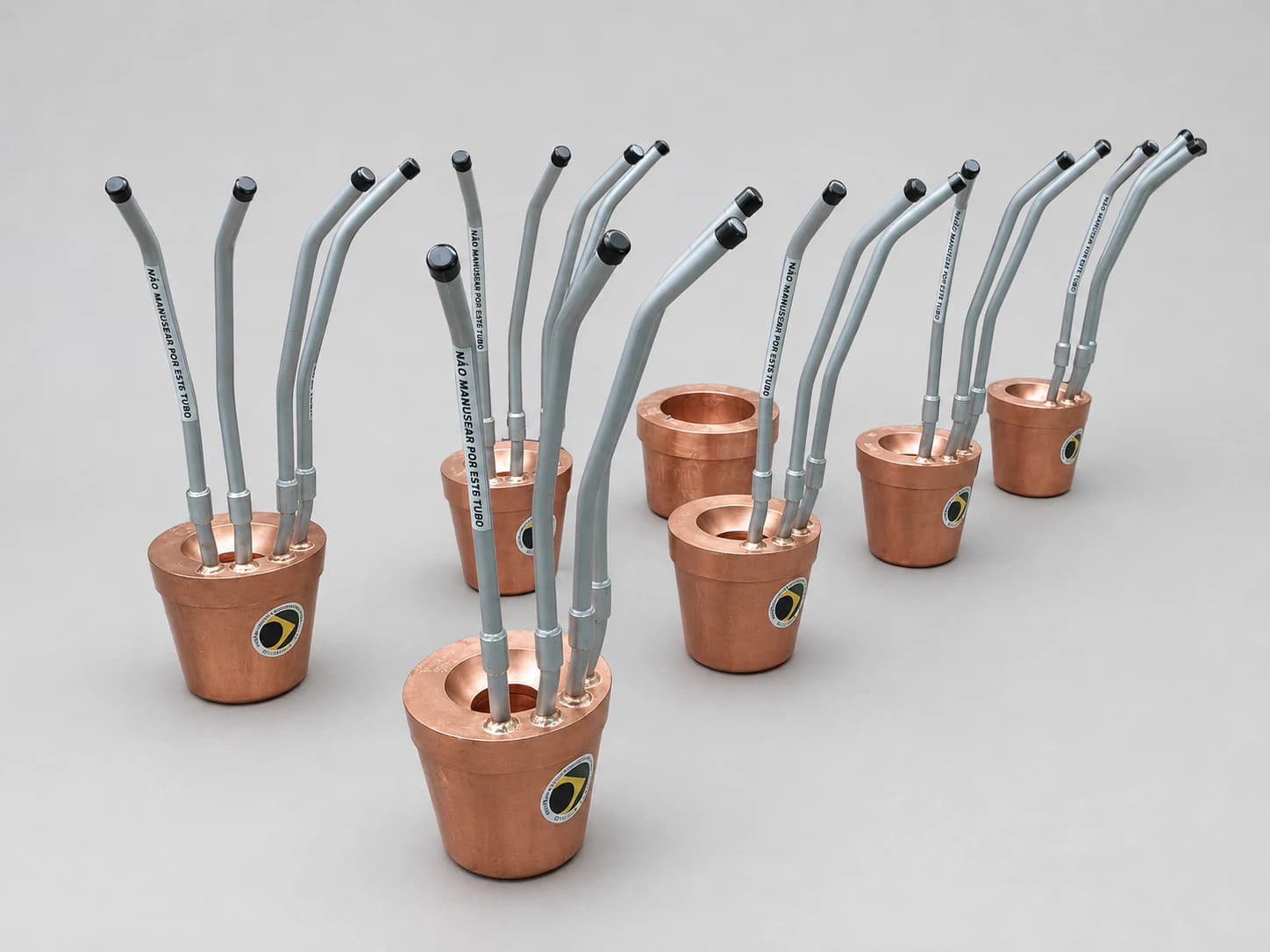

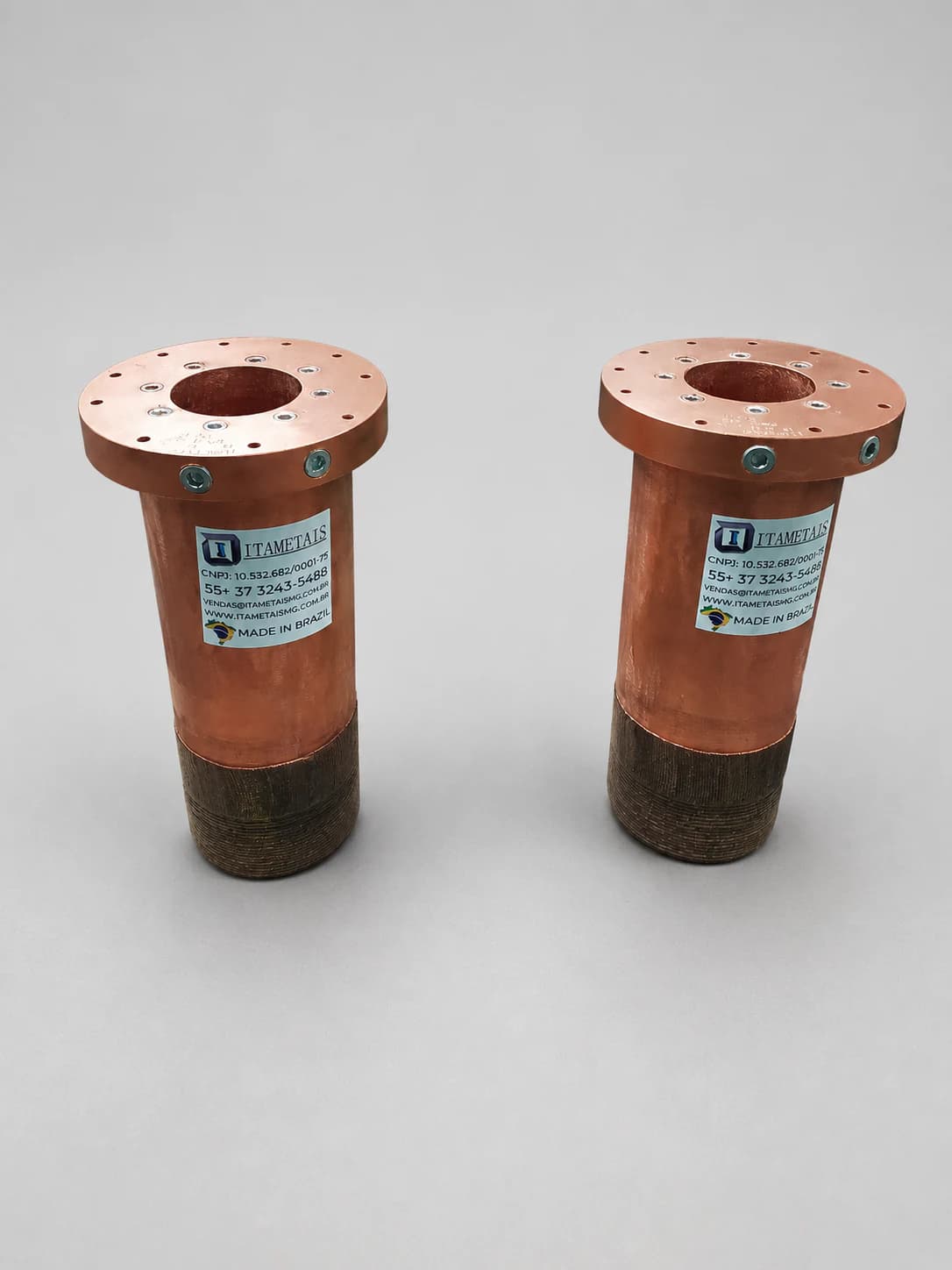

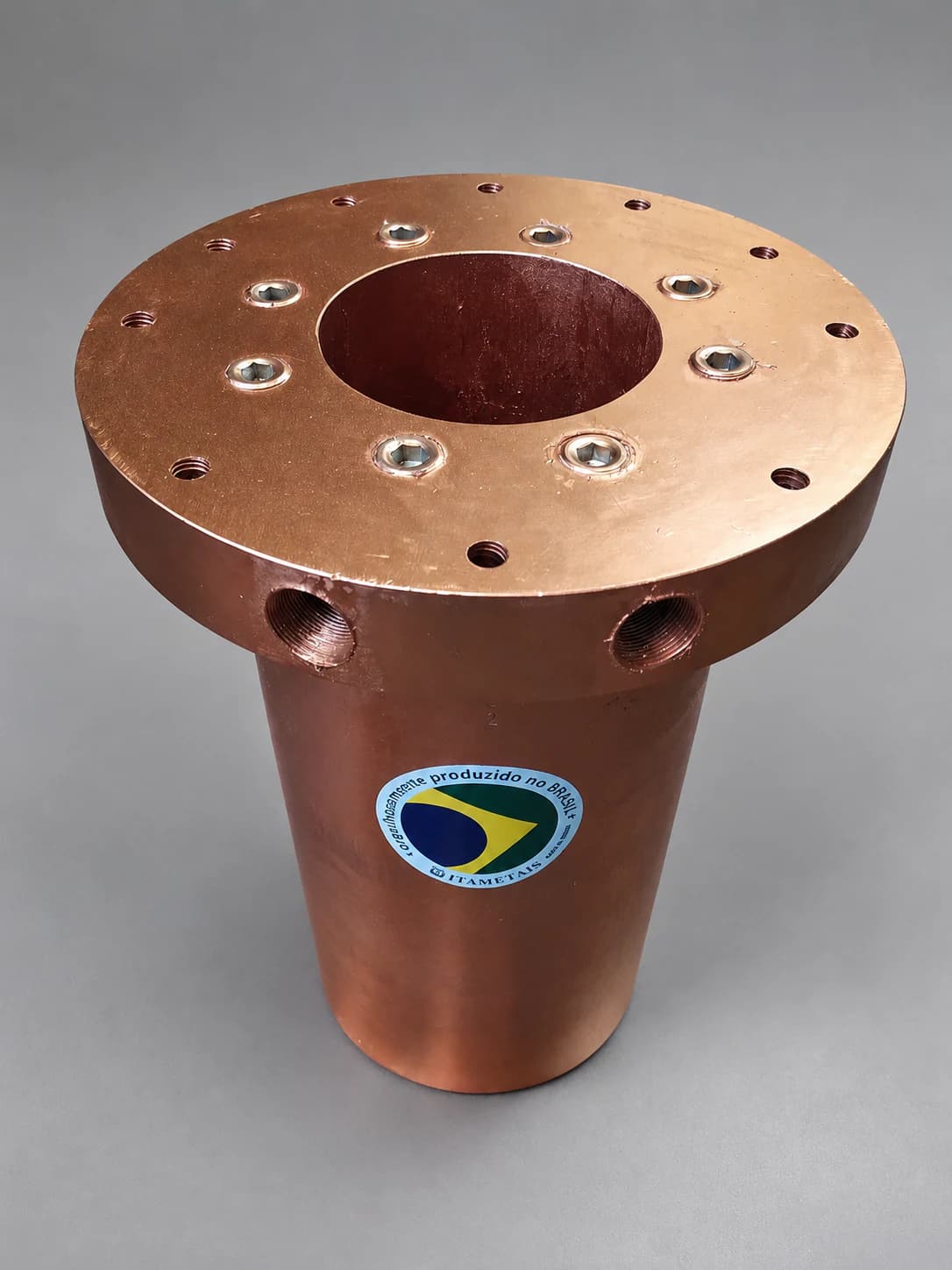

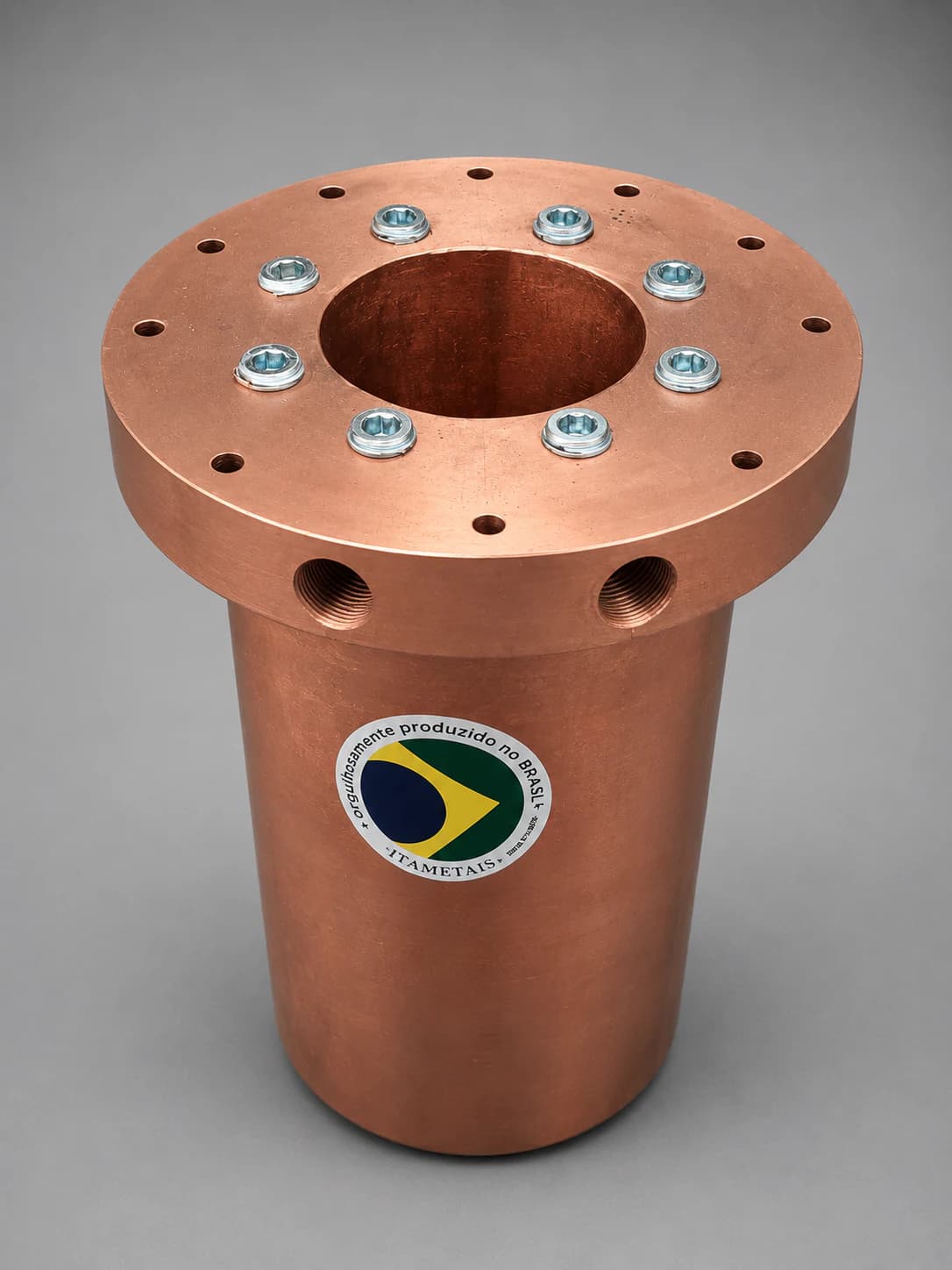

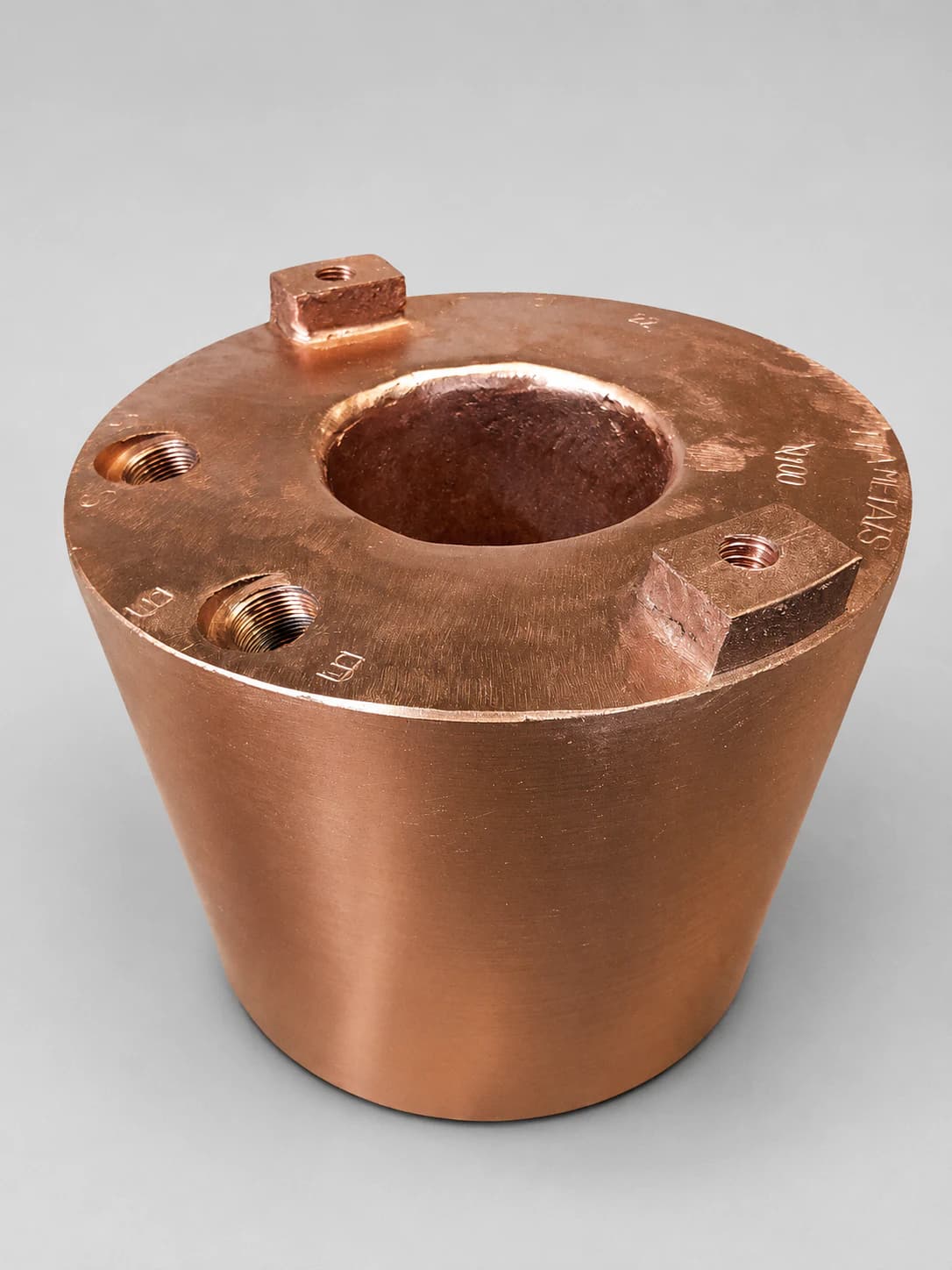

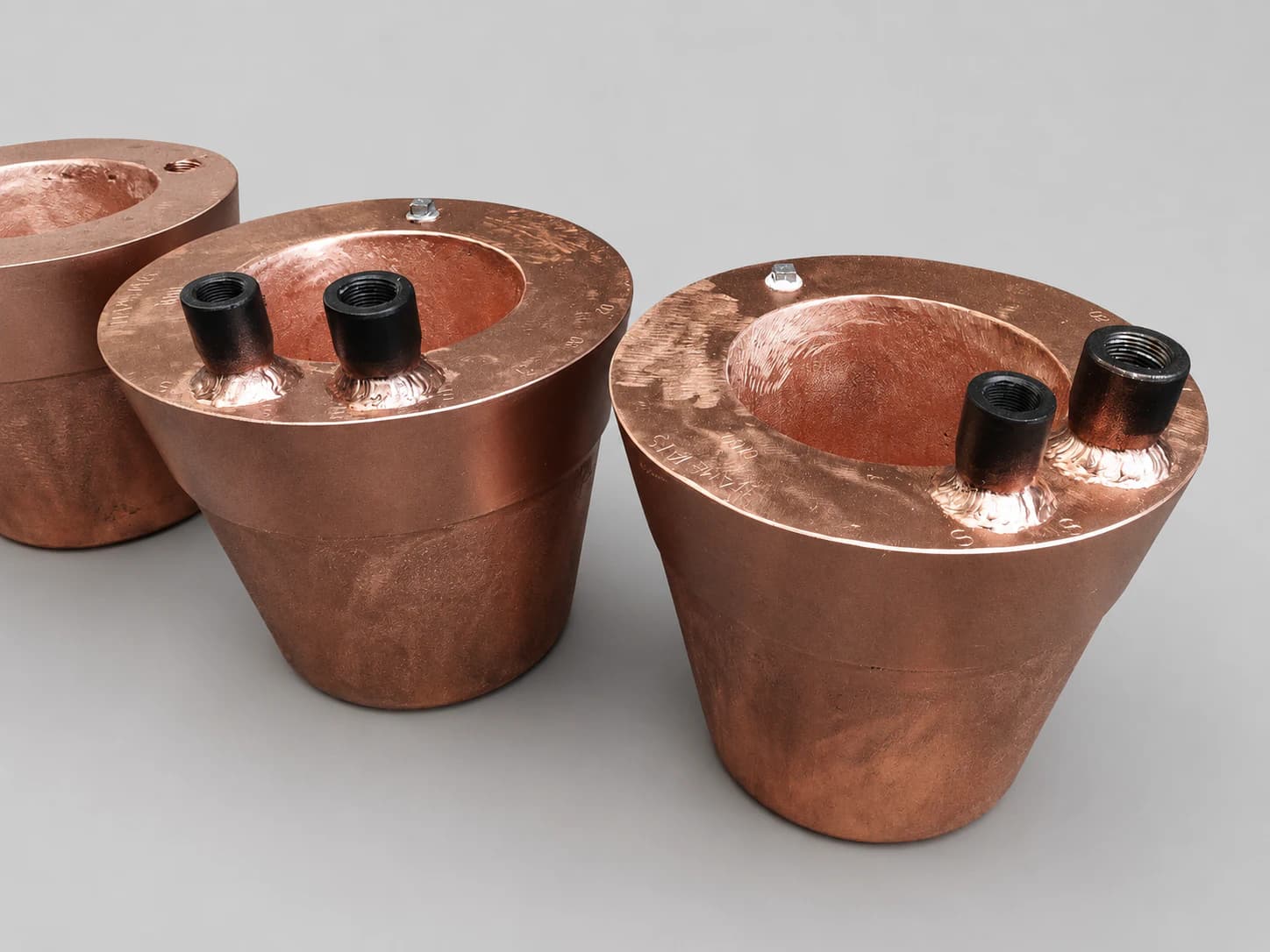

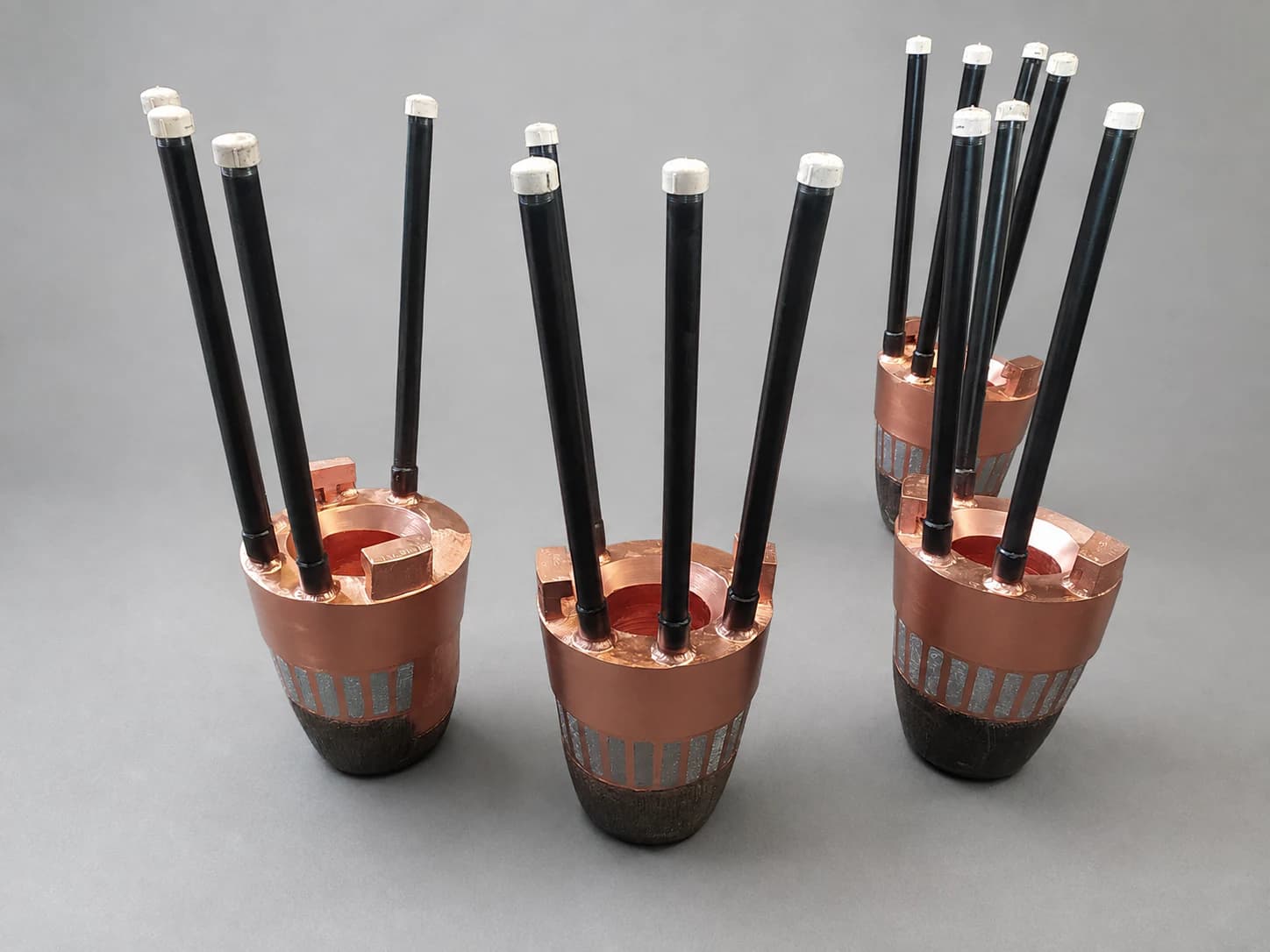

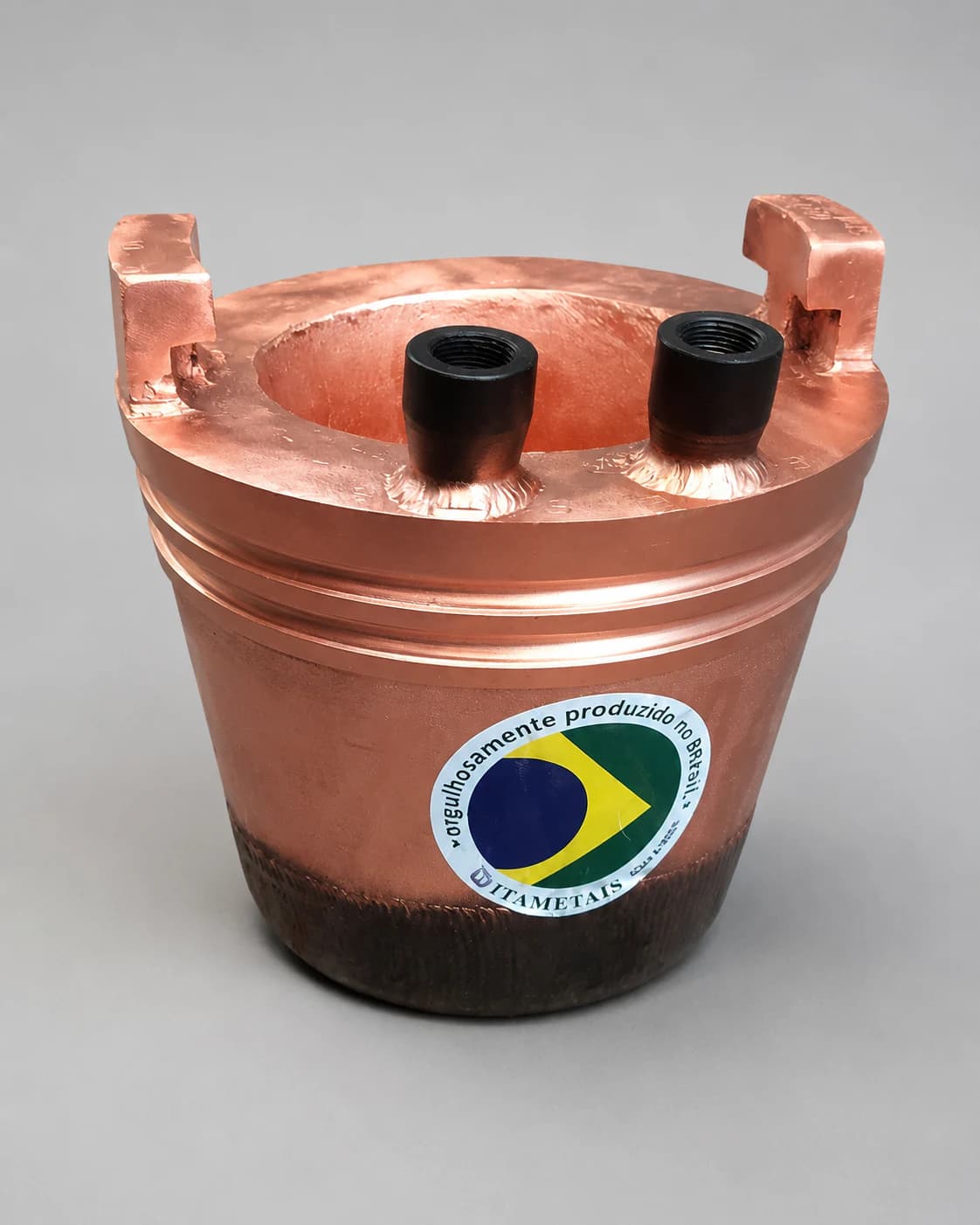

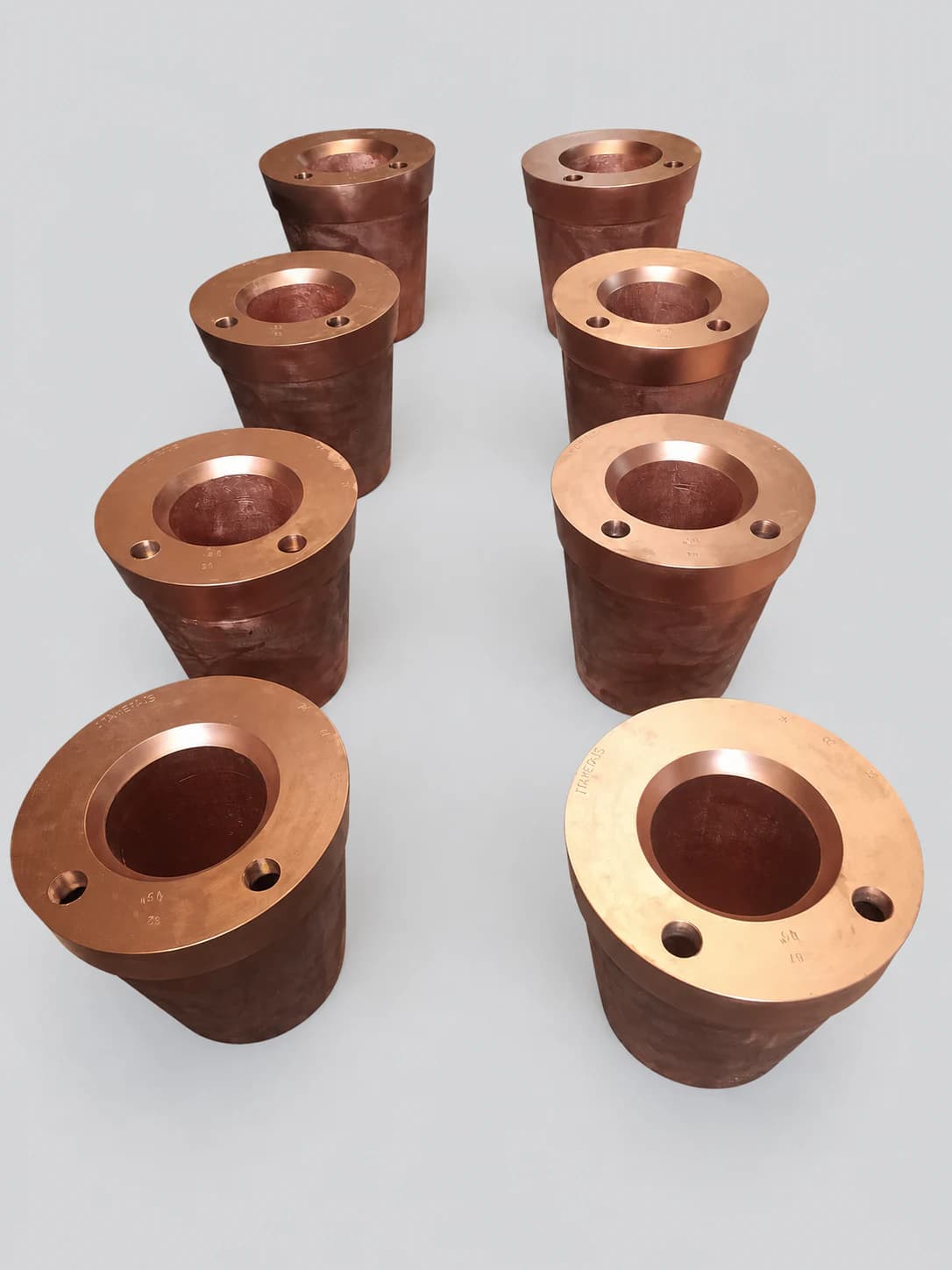

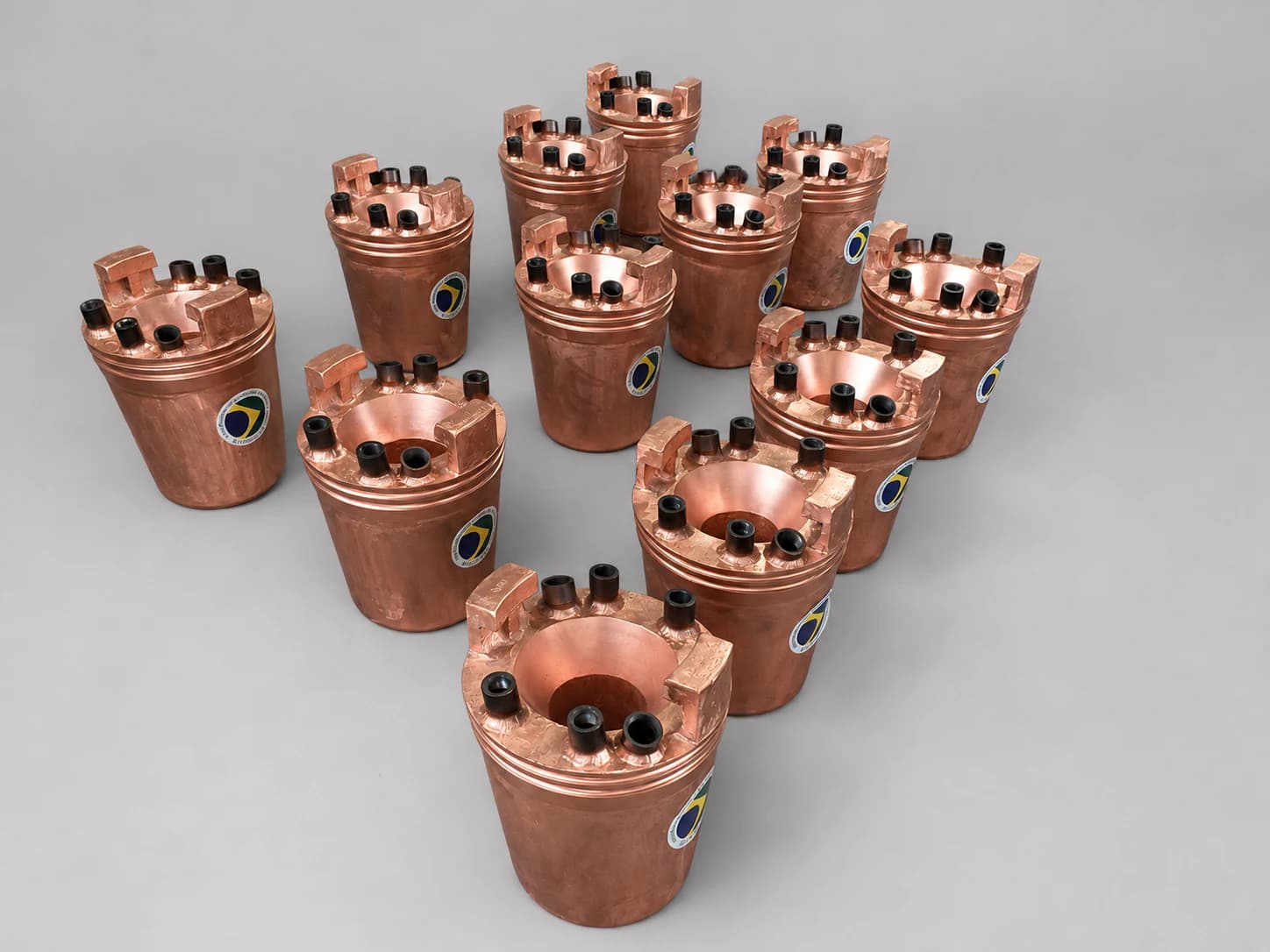

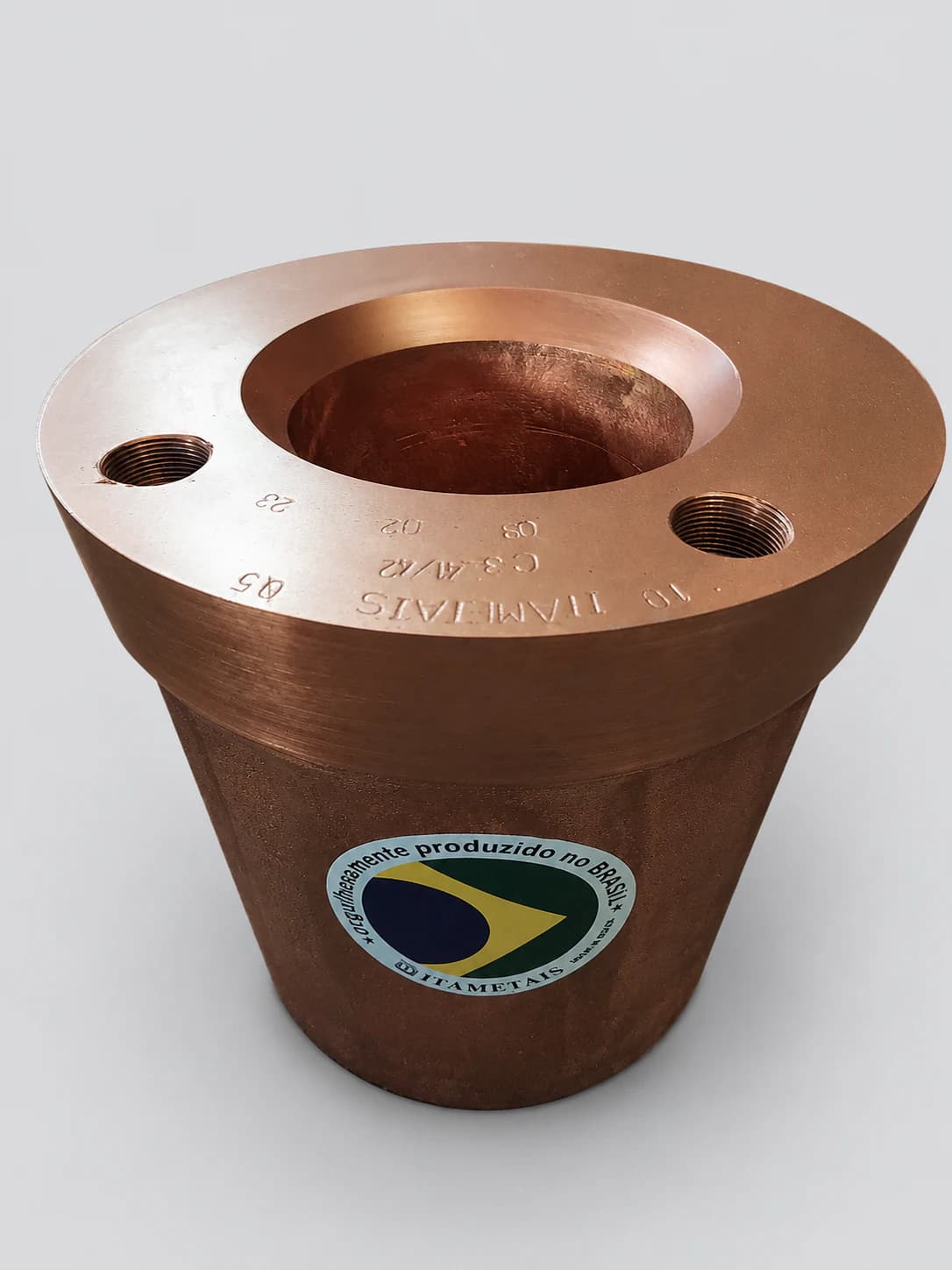

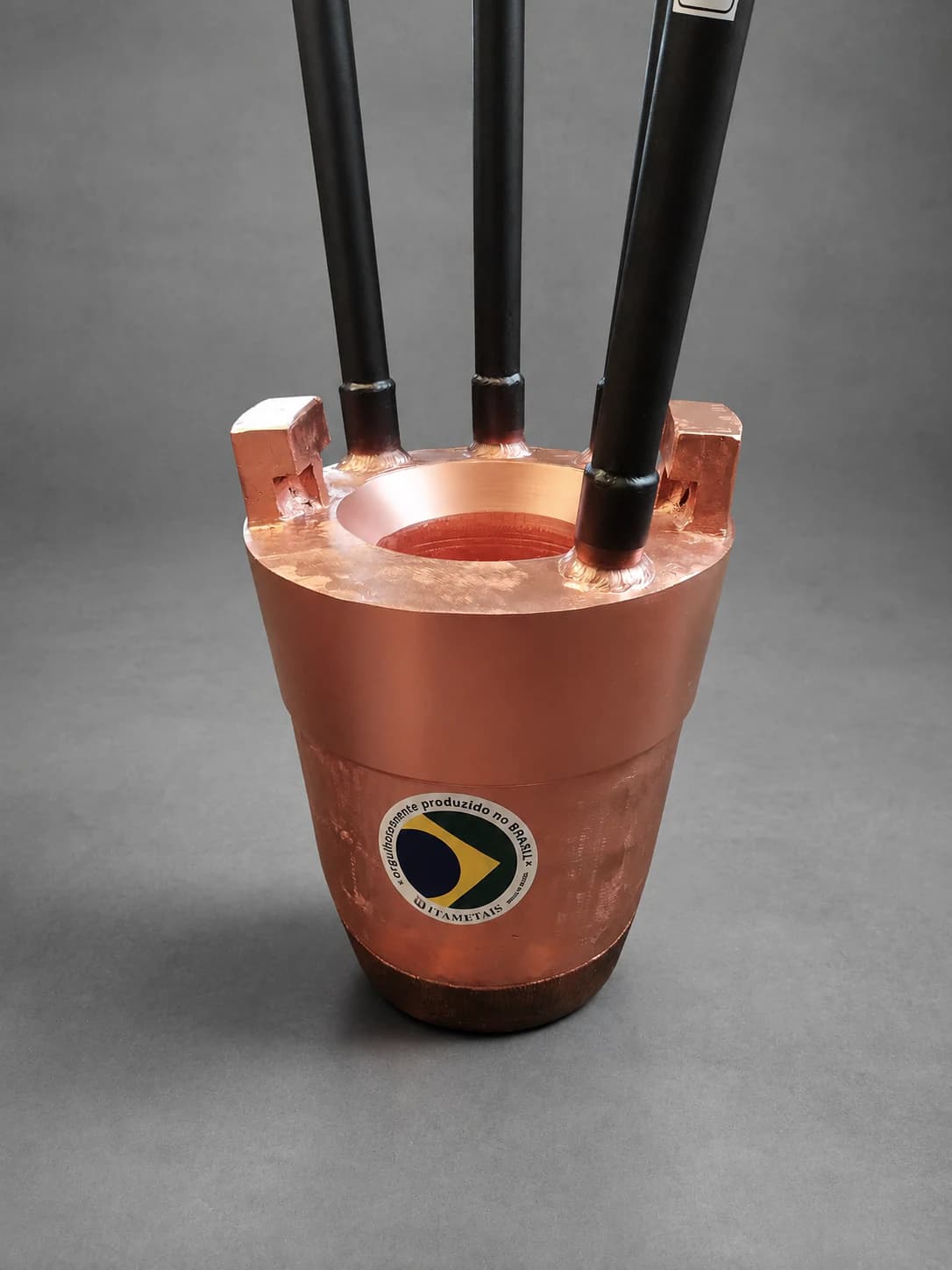

Ventaneiras para alto-forno
Cobre eletrolítico de alta condutividade, engenharia de refrigeração e fabricação sob desenho para as condições de cada alto-forno.
As ventaneiras são componentes refrigerados de alta responsabilidade, responsáveis por introduzir e direcionar o sopro aquecido para o interior do alto-forno. Instaladas em uma das regiões mais severas do processo siderúrgico, trabalham sob elevadas cargas térmicas, abrasão, ciclos térmicos e contato eventual com coque, escória e gusa líquido.
01 / 96Um componente crítico para a operação do alto-forno
O desempenho da ventaneira depende da combinação entre a alta condutividade térmica do cobre, a geometria do circuito de refrigeração, a distribuição da água, a integridade das soldas e a precisão dimensional. Deficiências nesses fatores podem favorecer pontos quentes, desgaste localizado e falhas prematuras.
A Itametais fabrica ventaneiras em cobre eletrolítico de alta condutividade, conforme desenho, especificação ou amostra técnica, considerando as condições operacionais fornecidas pelo cliente. A definição do componente reúne requisitos térmicos, construtivos e de montagem.
Engenharia aplicada ao desempenho térmico
Cada alto-forno apresenta condições próprias de temperatura, pressão, vazão de sopro, refrigeração e regime operacional. Por isso, a configuração da ventaneira deve ser analisada individualmente.
A Itametais realiza simulações térmicas e fluidodinâmicas para avaliar a distribuição da água nos canais internos, a velocidade do fluido, as perdas de carga, a distribuição de pressão, a transferência de calor e a formação de possíveis pontos de concentração térmica.
Essas análises apoiam o desenvolvimento de novos projetos e o aprimoramento de modelos existentes, buscando maior uniformidade térmica e confiabilidade operacional.
Configurações sob medida
A geometria, o circuito de refrigeração e os recursos de proteção são definidos conforme a aplicação e os requisitos da instalação.

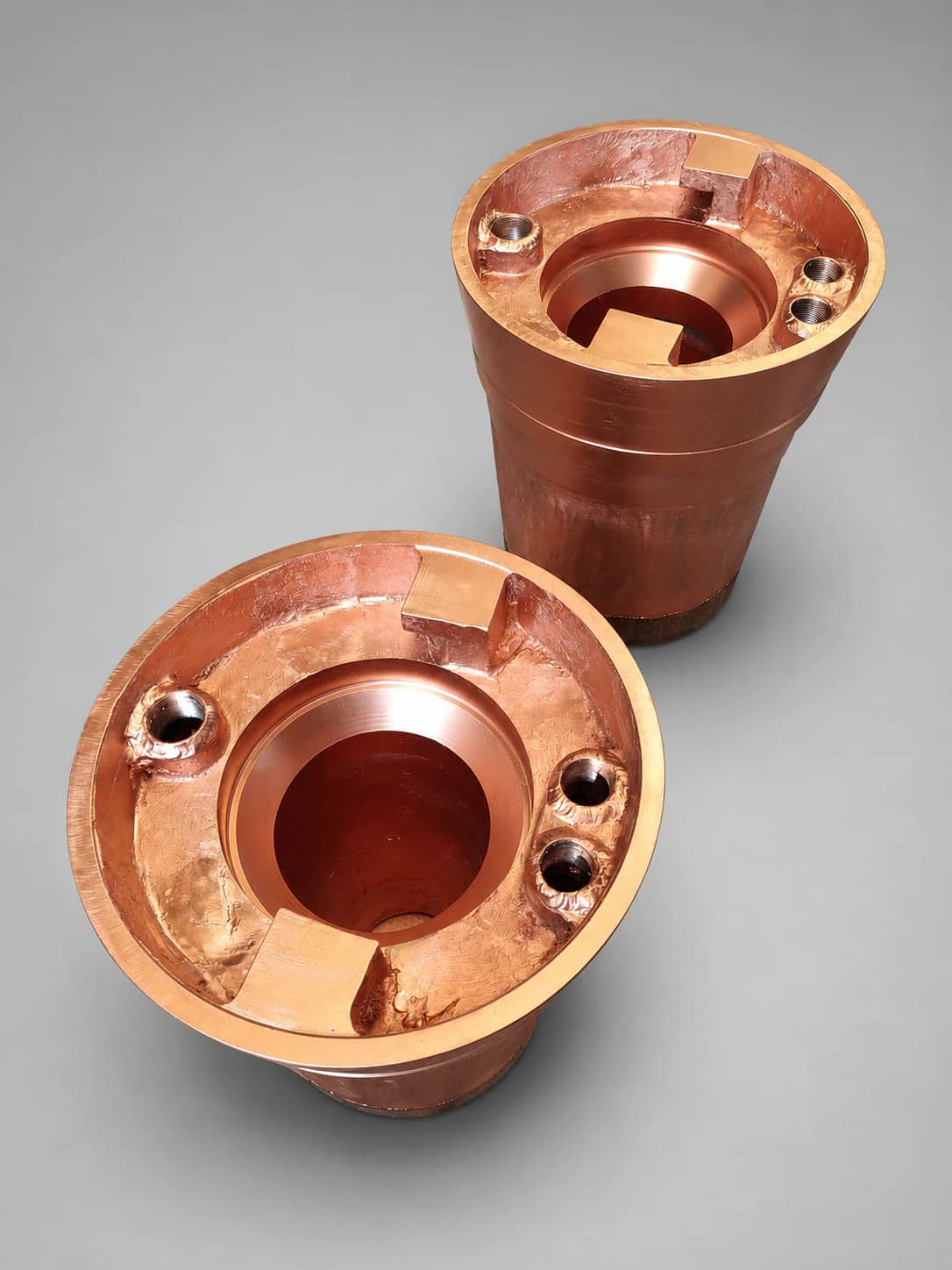

- Câmara simples ou dupla.

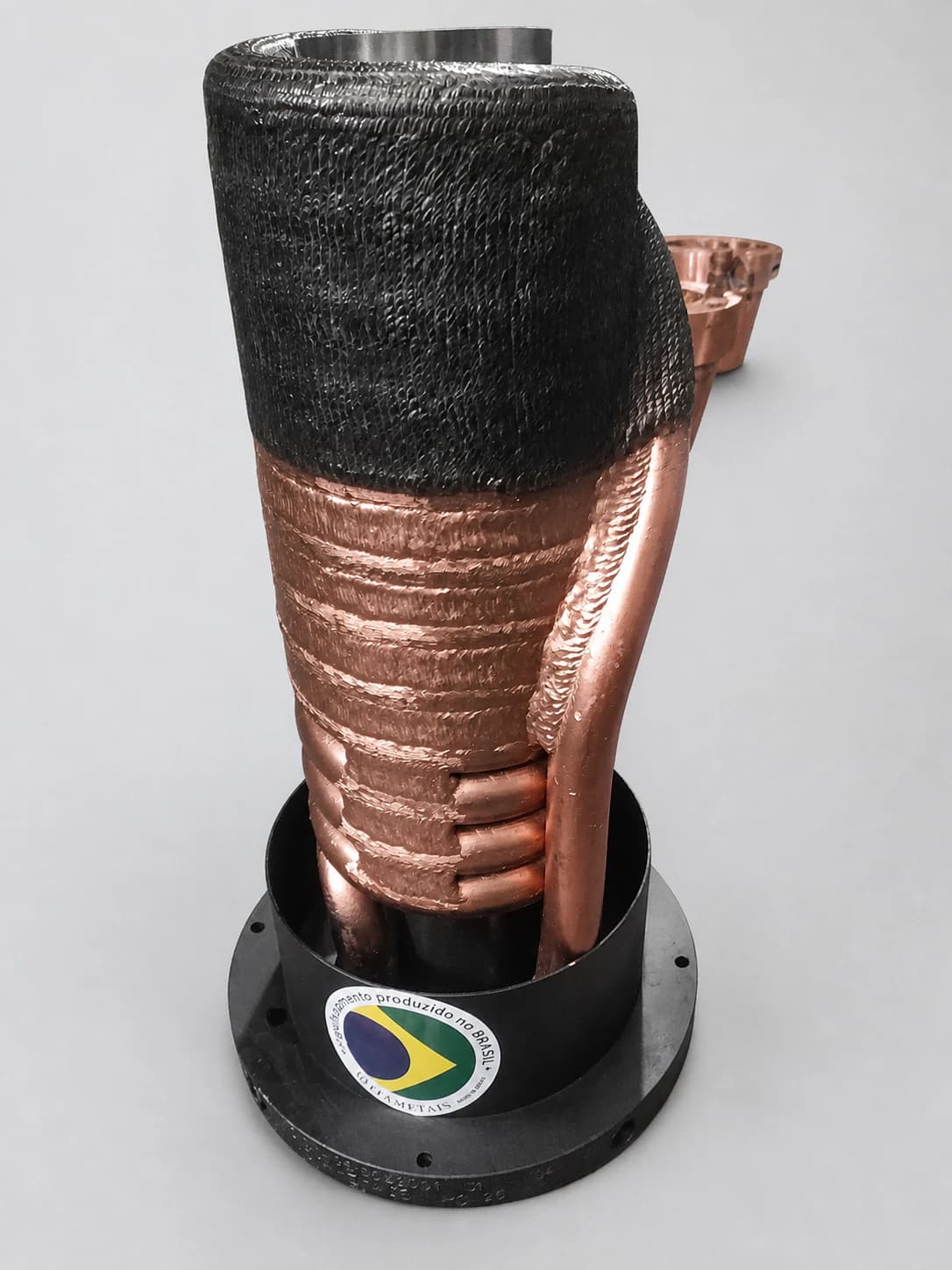

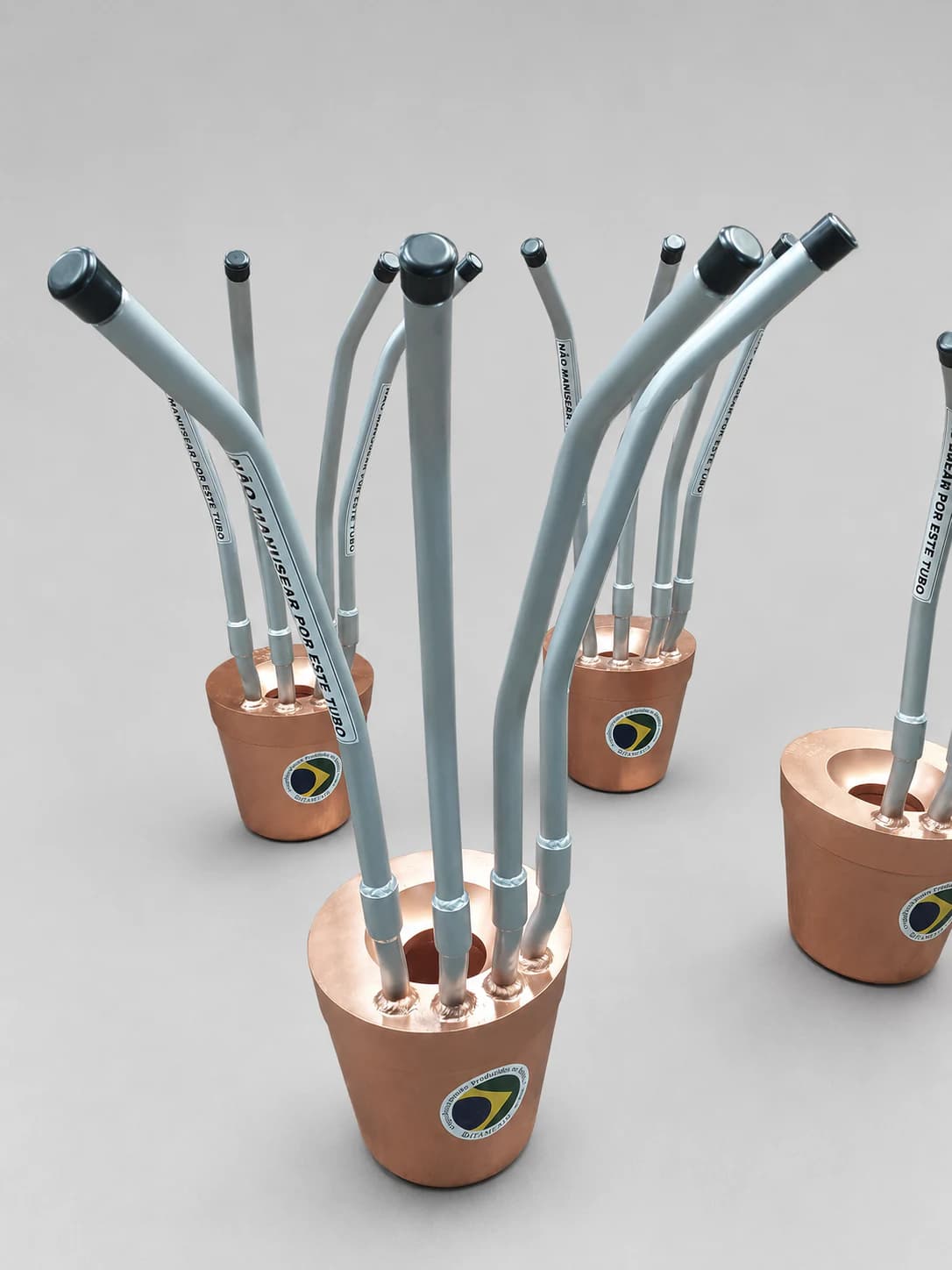

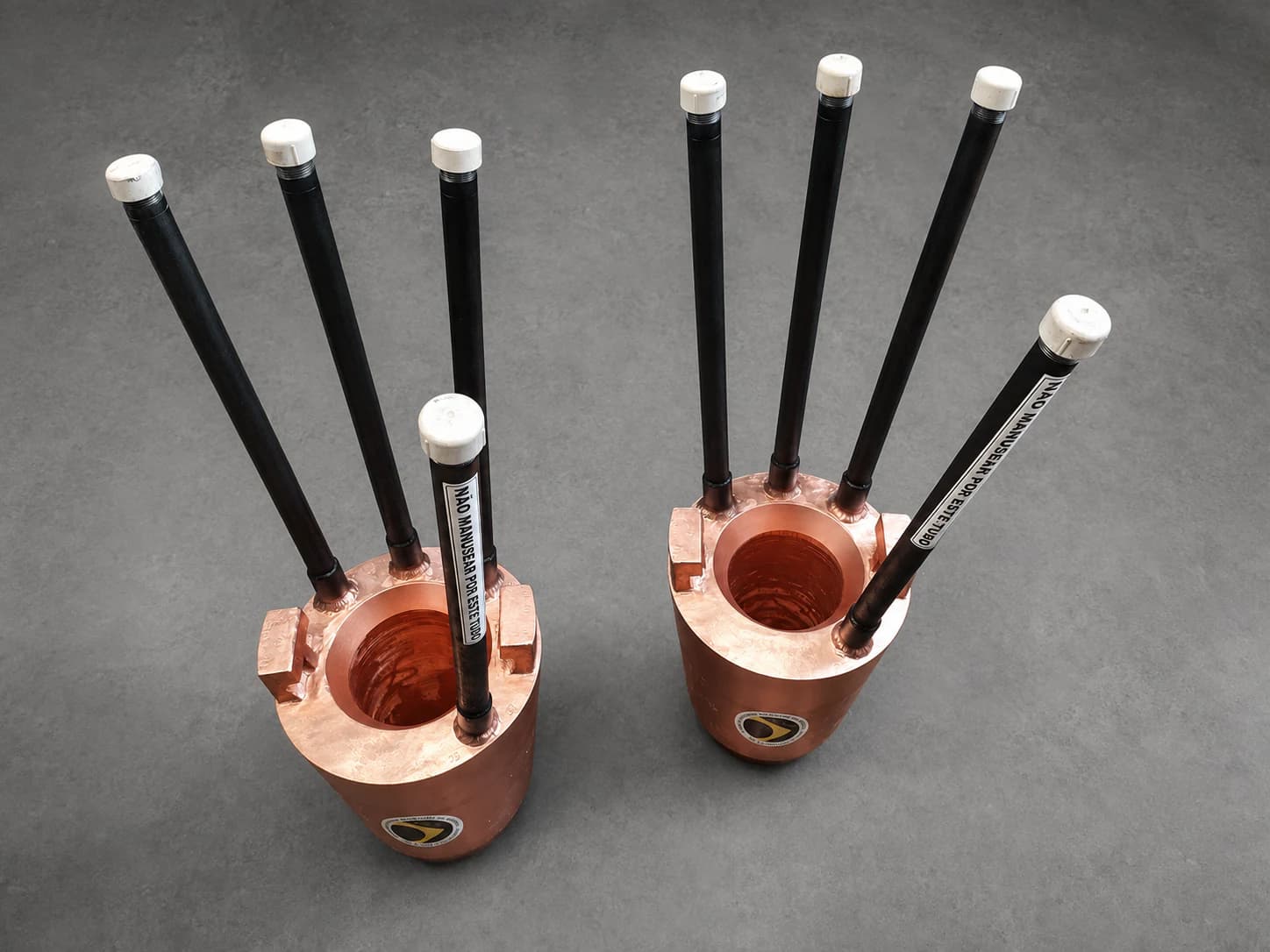

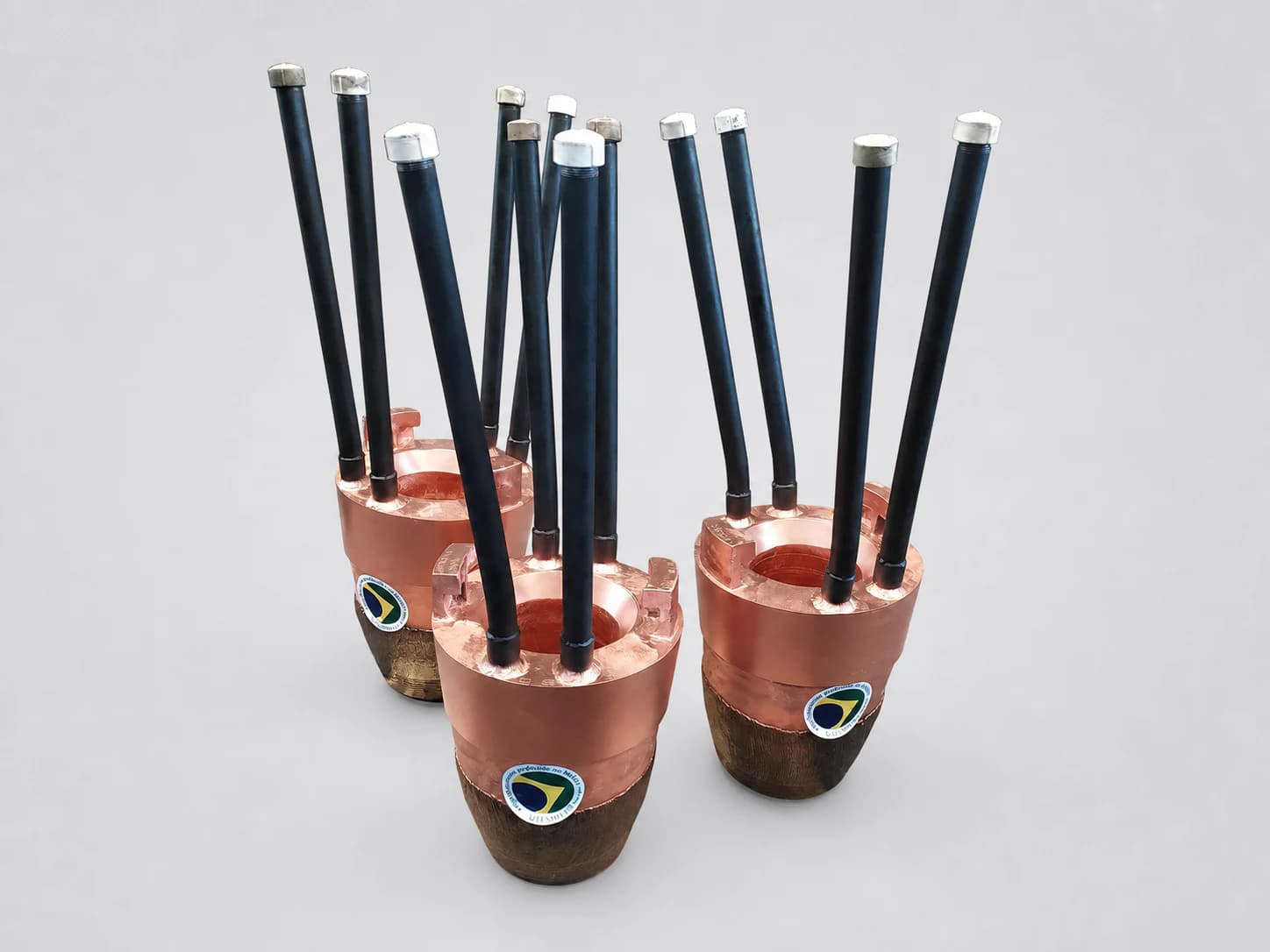

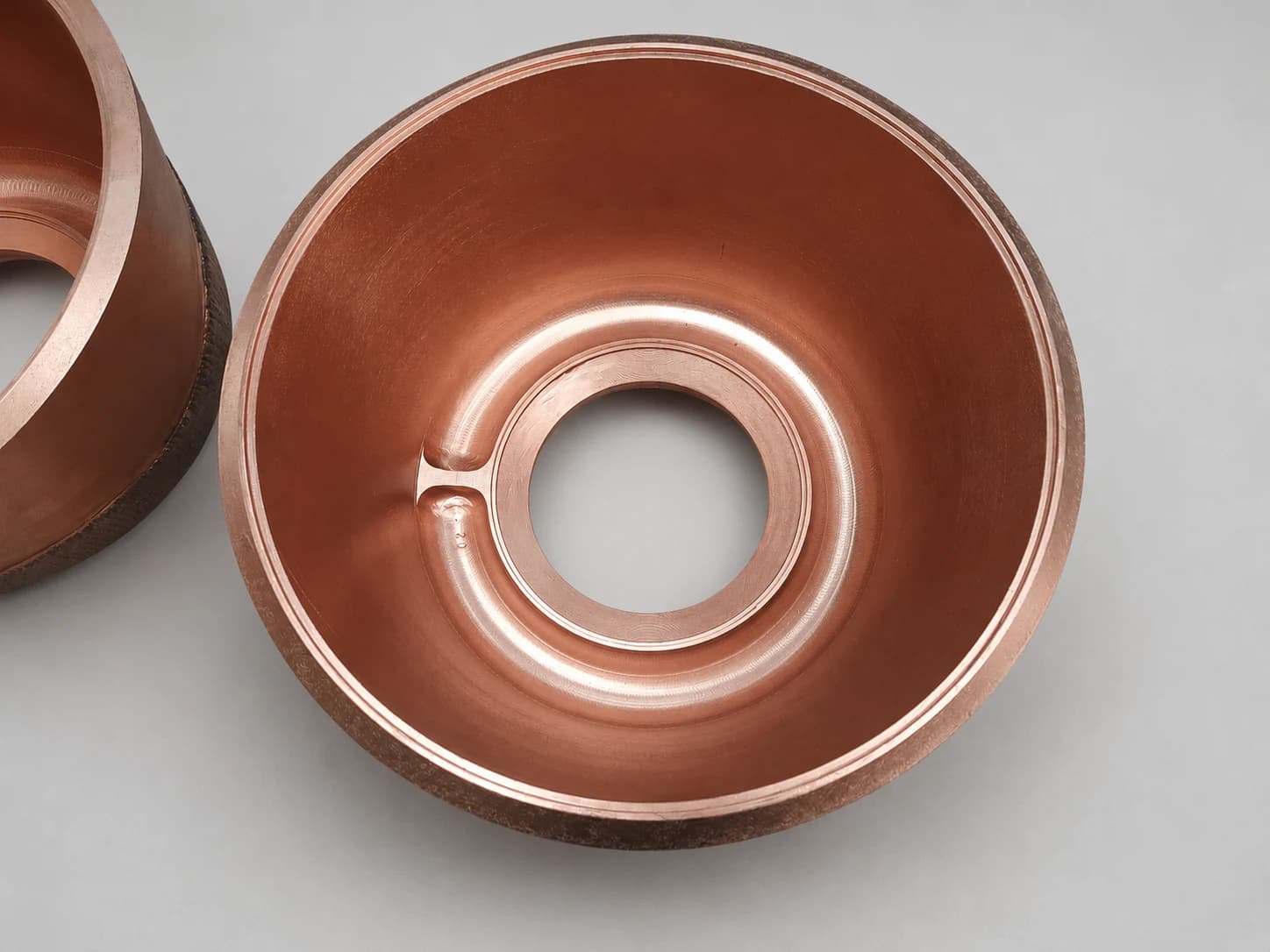

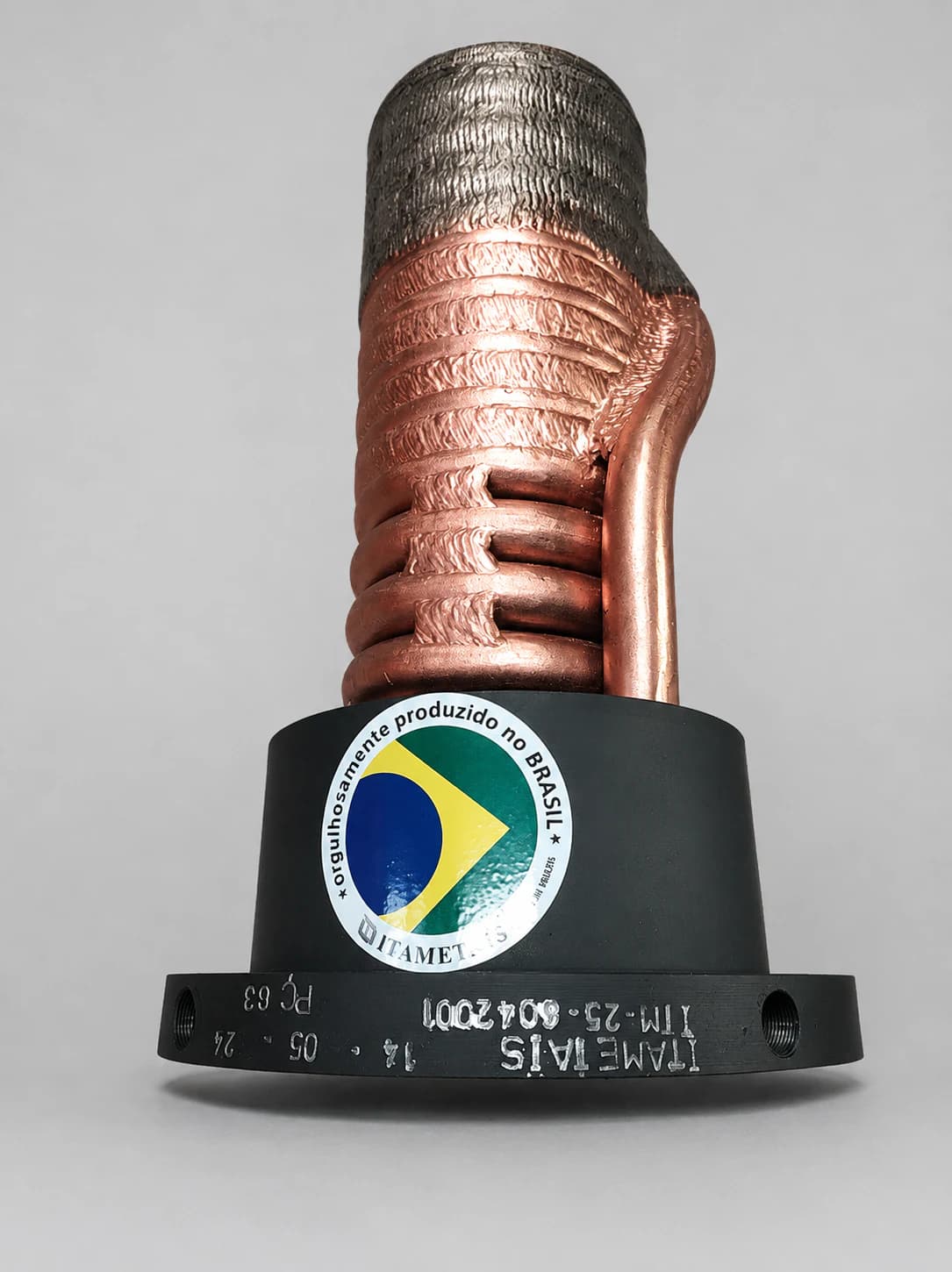

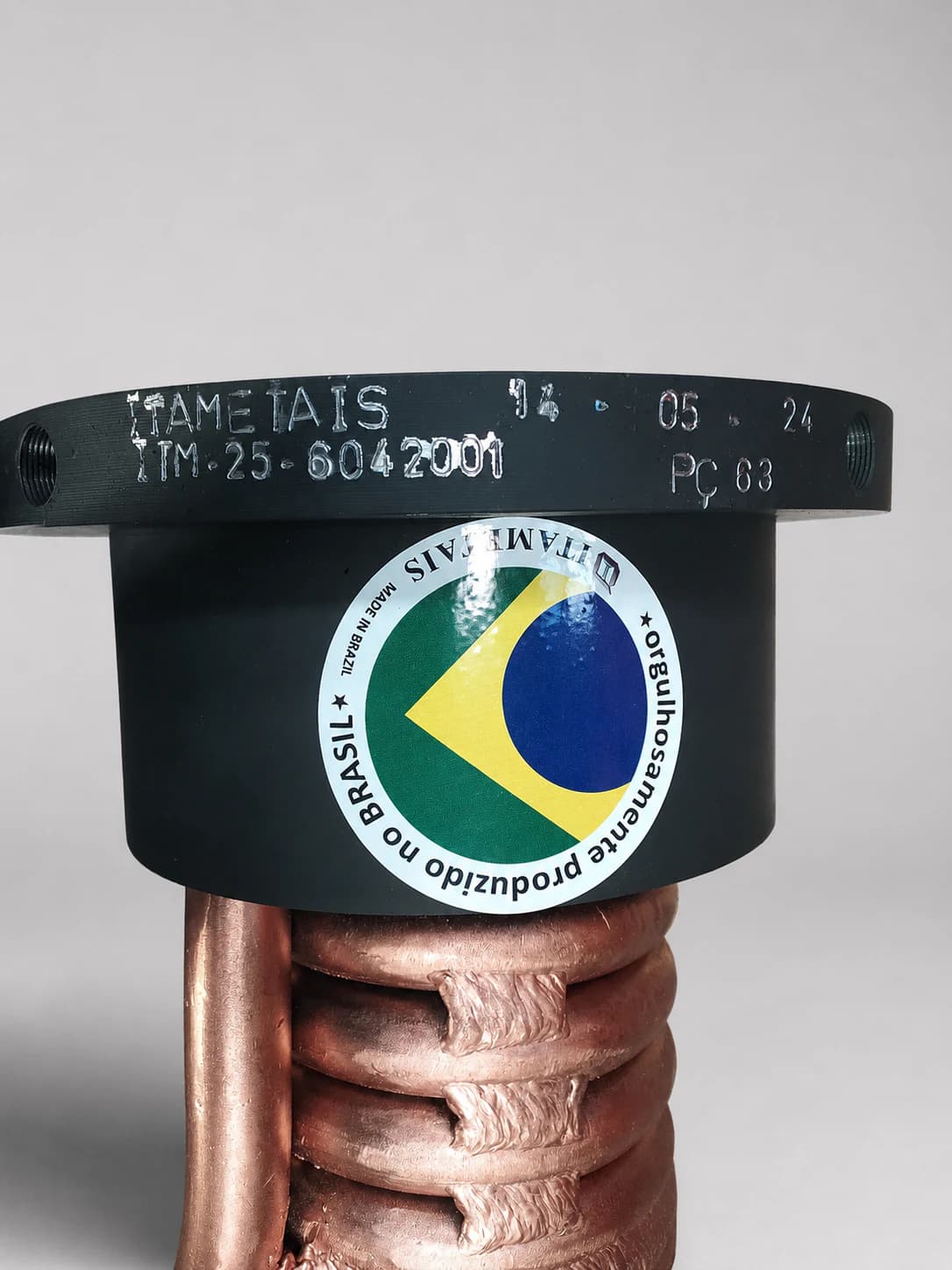

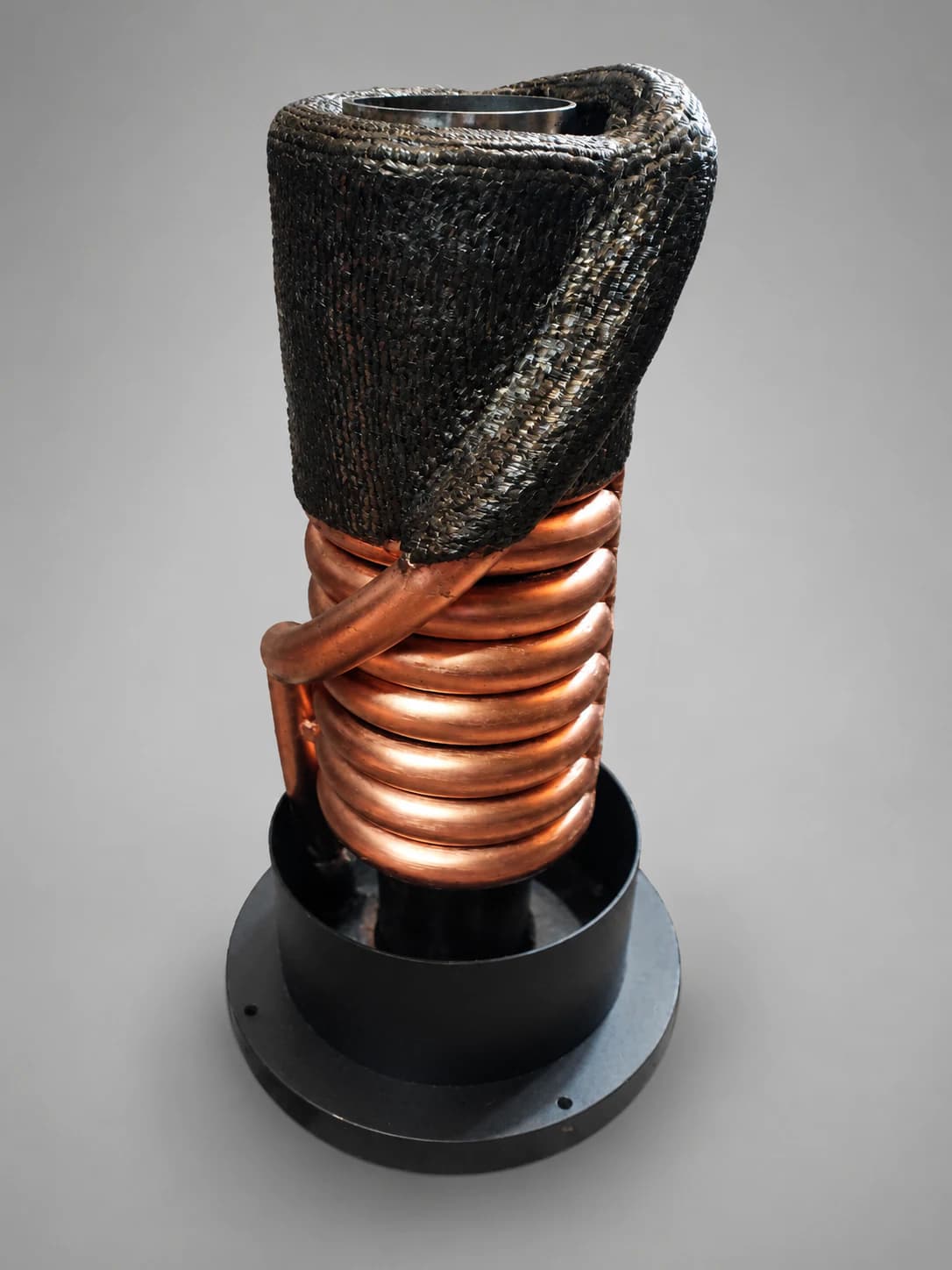

- Canais de refrigeração convencionais ou espiralados.
- Fabricação conforme desenho, especificação ou amostra técnica.

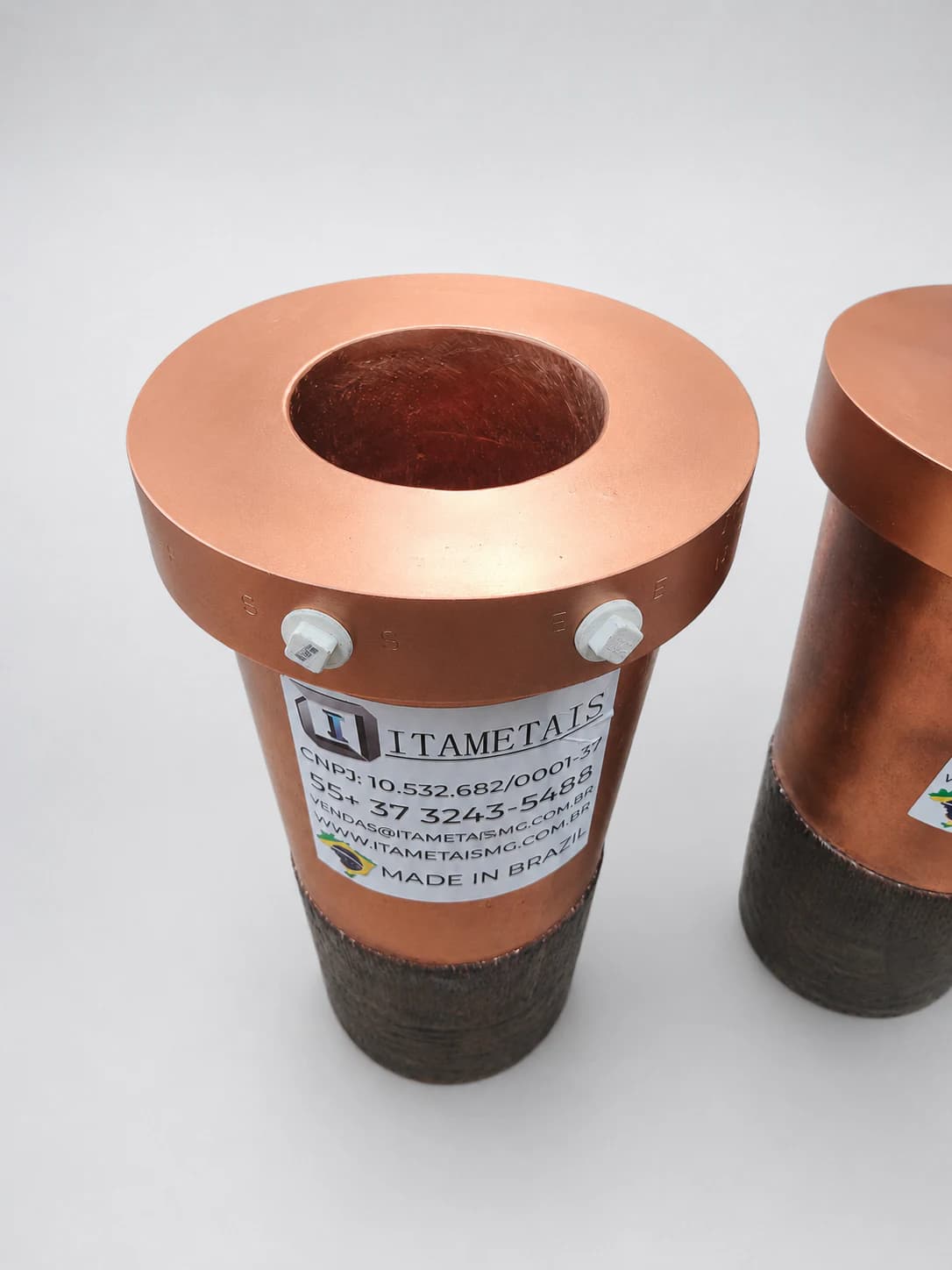

- Luva cerâmica de isolamento, quando especificada.

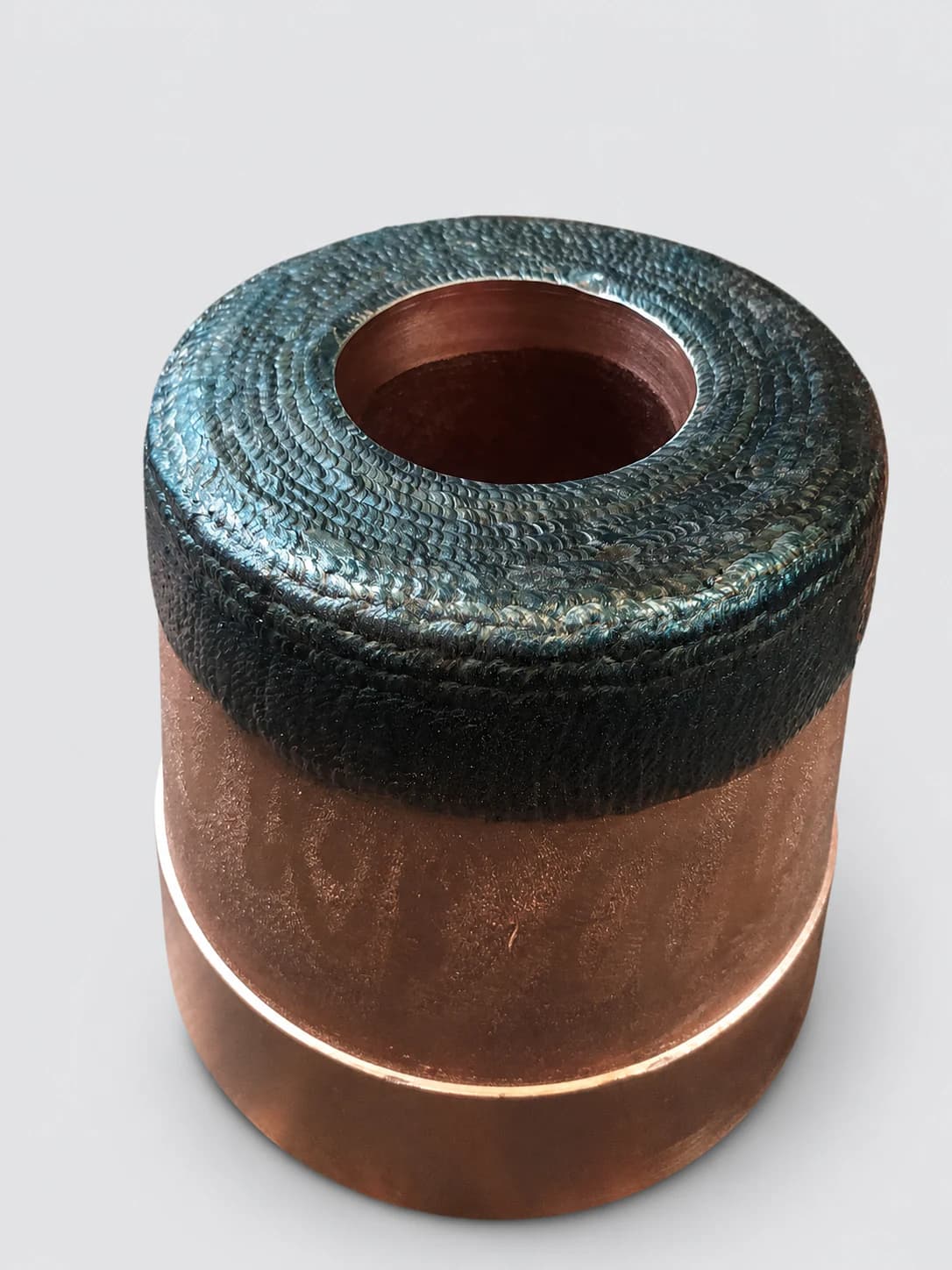

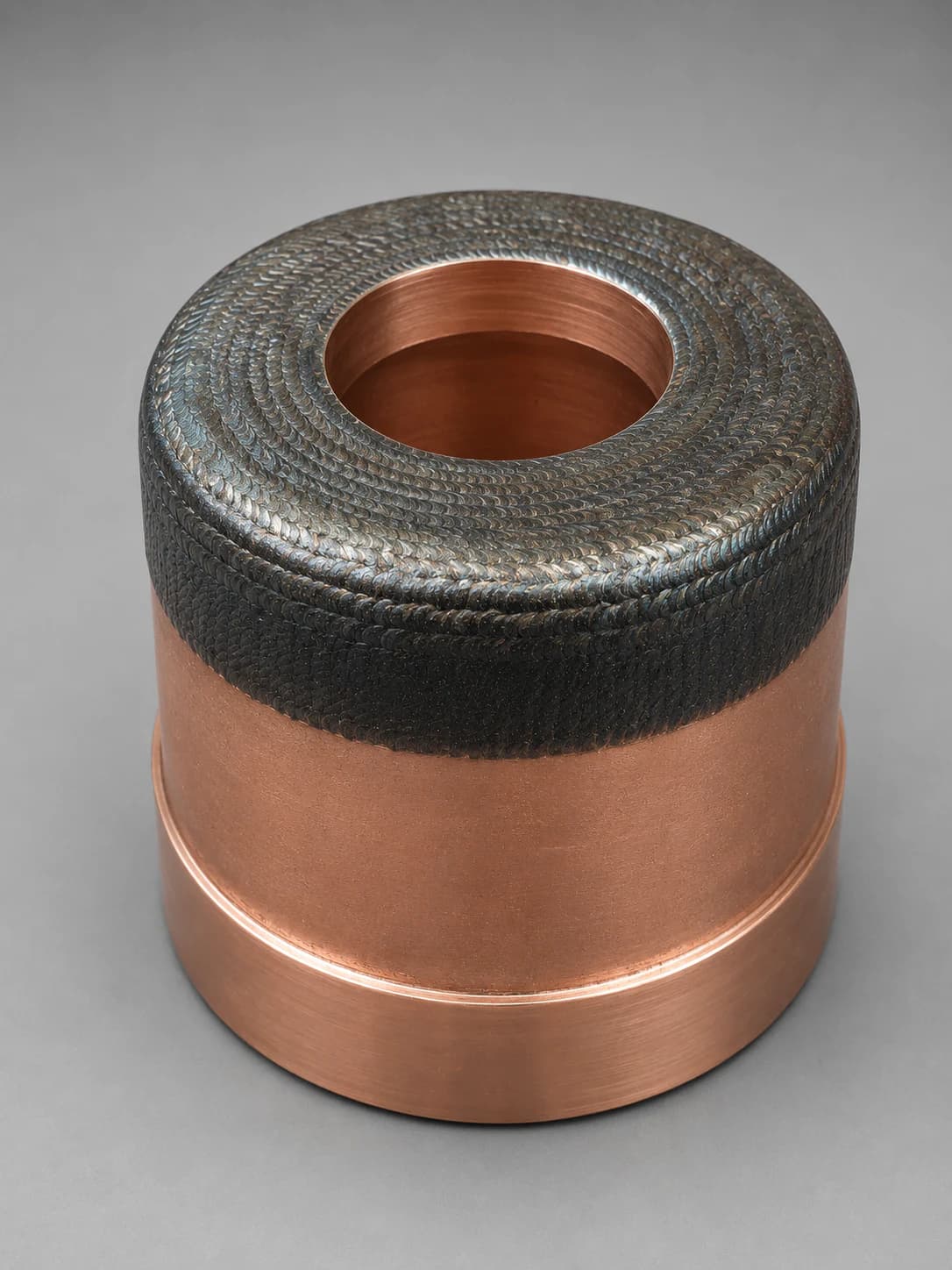

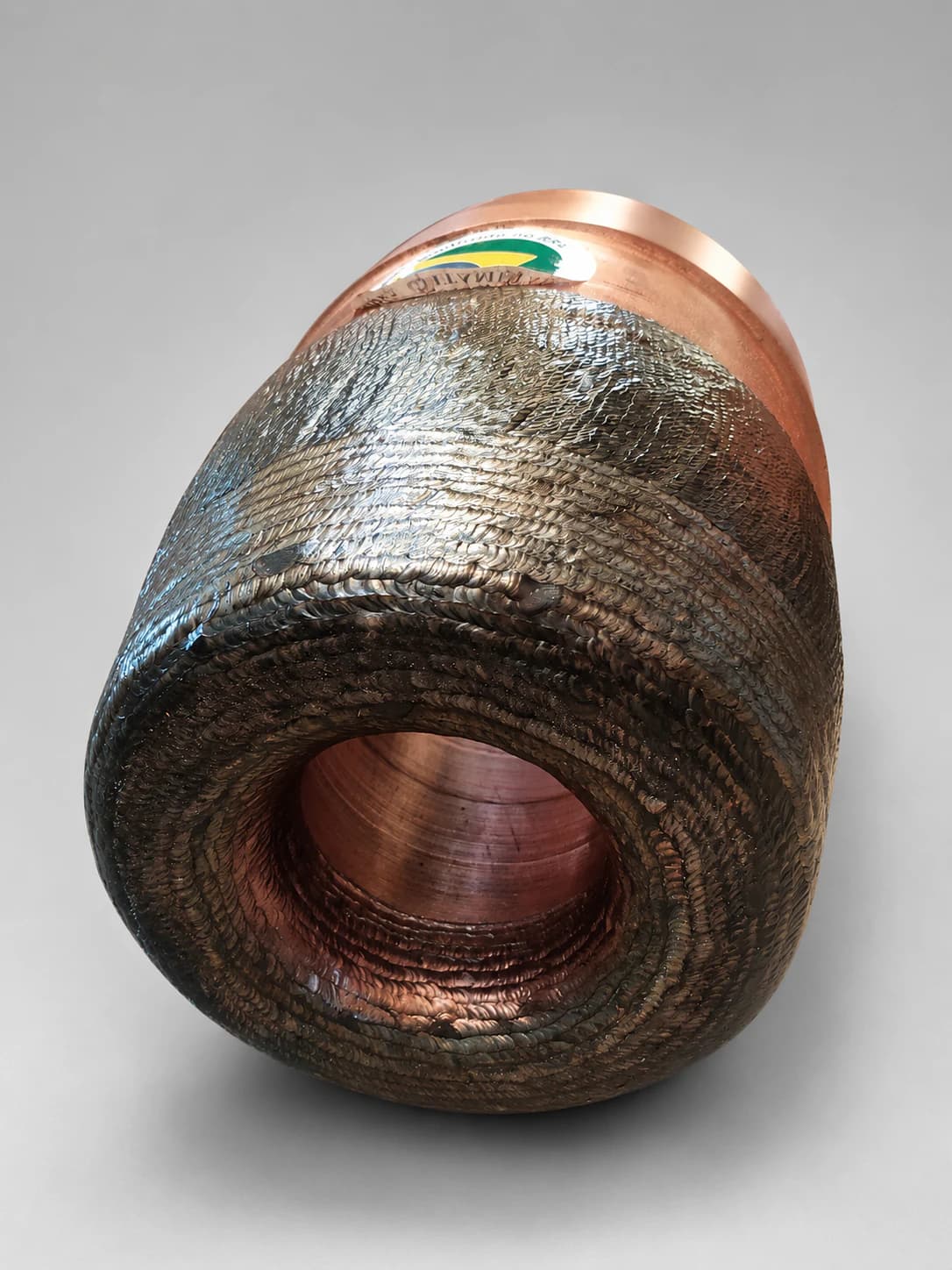

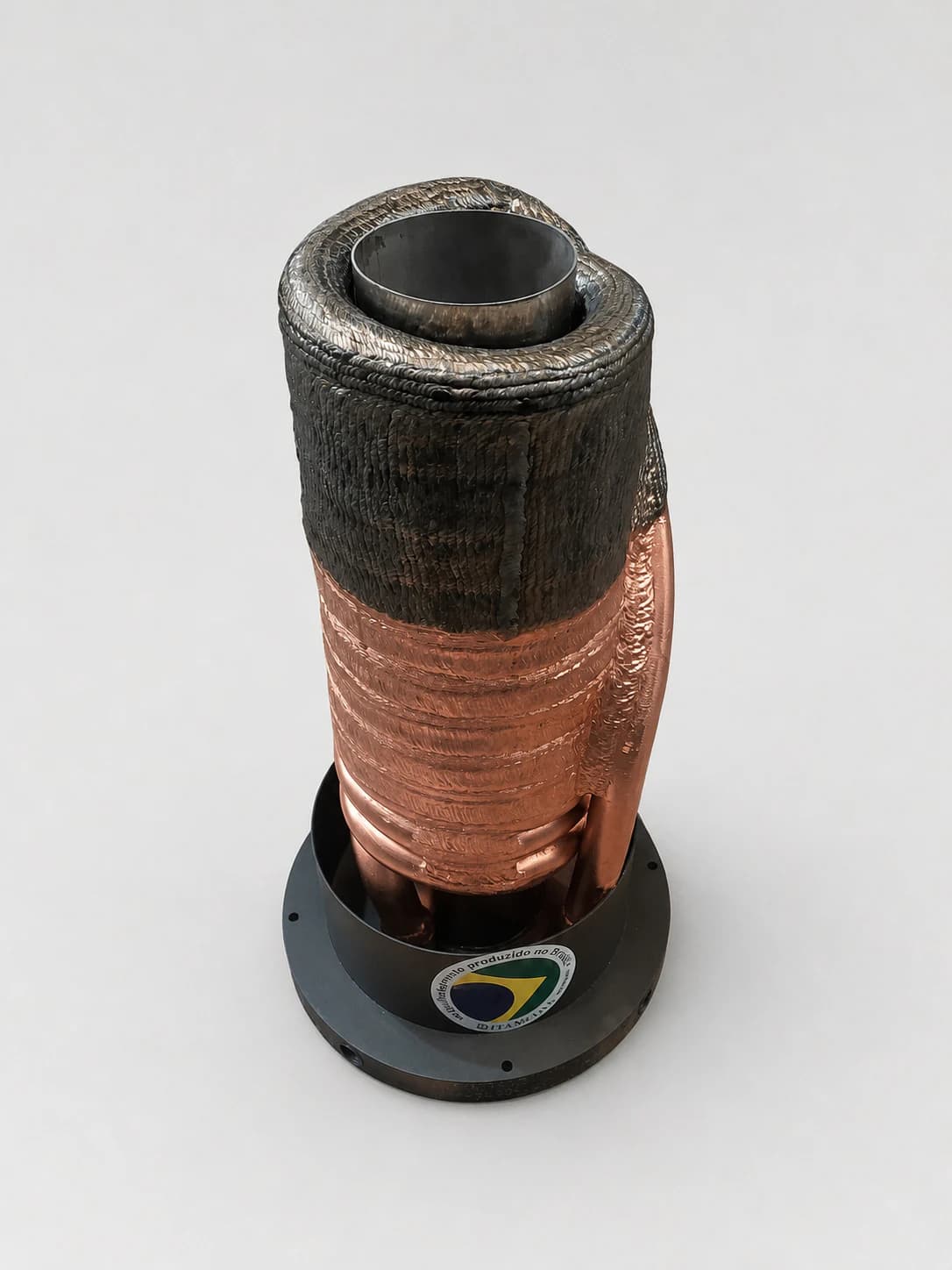

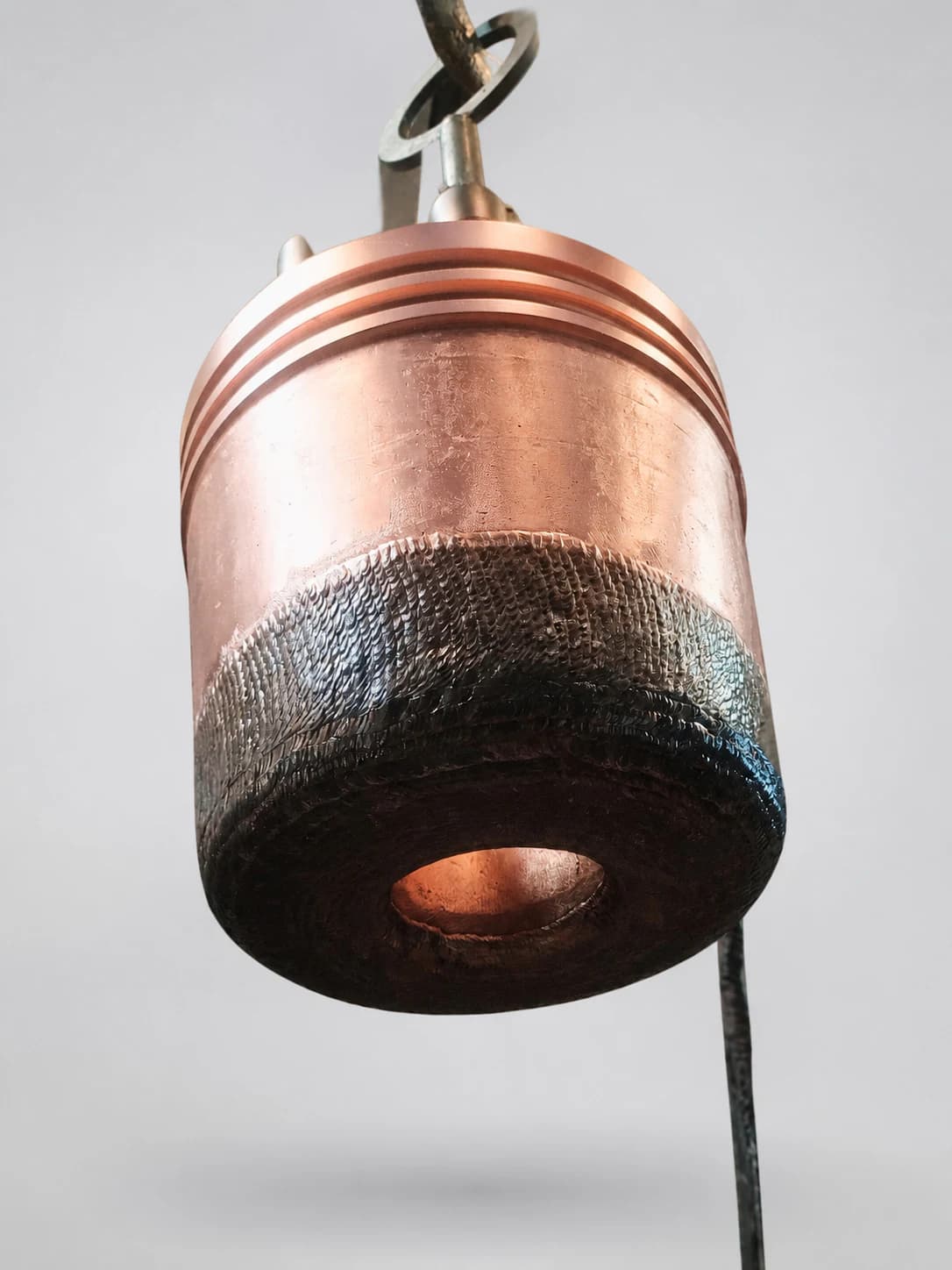

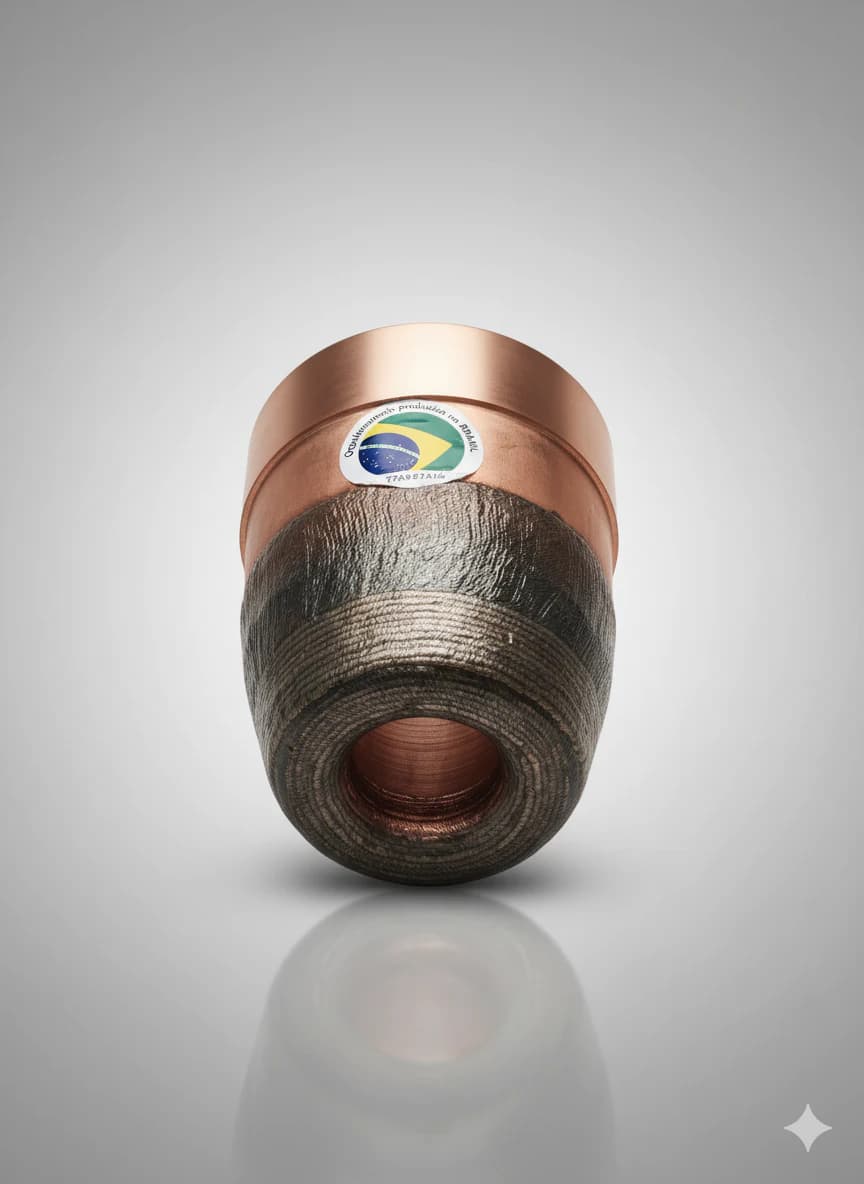

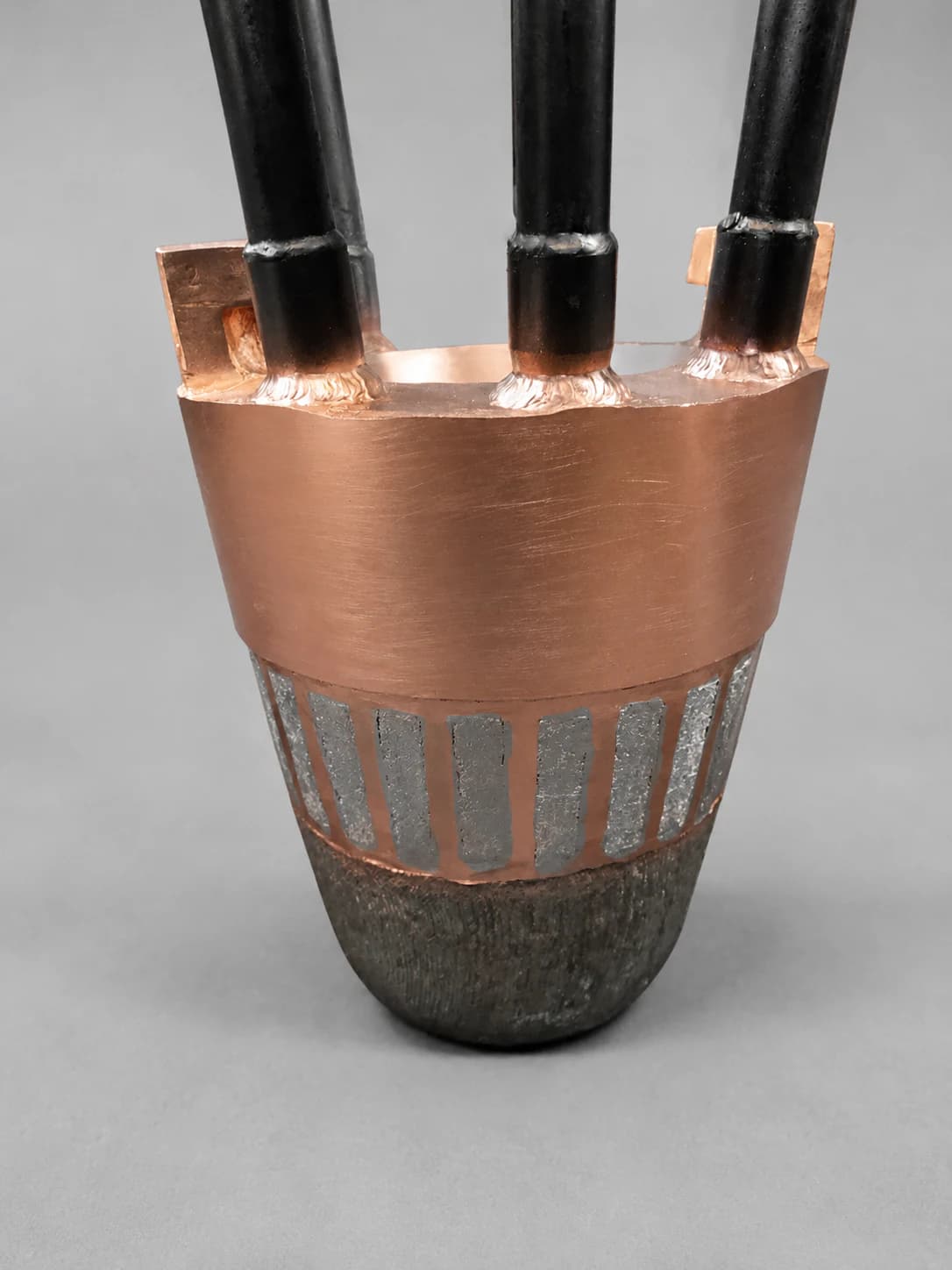

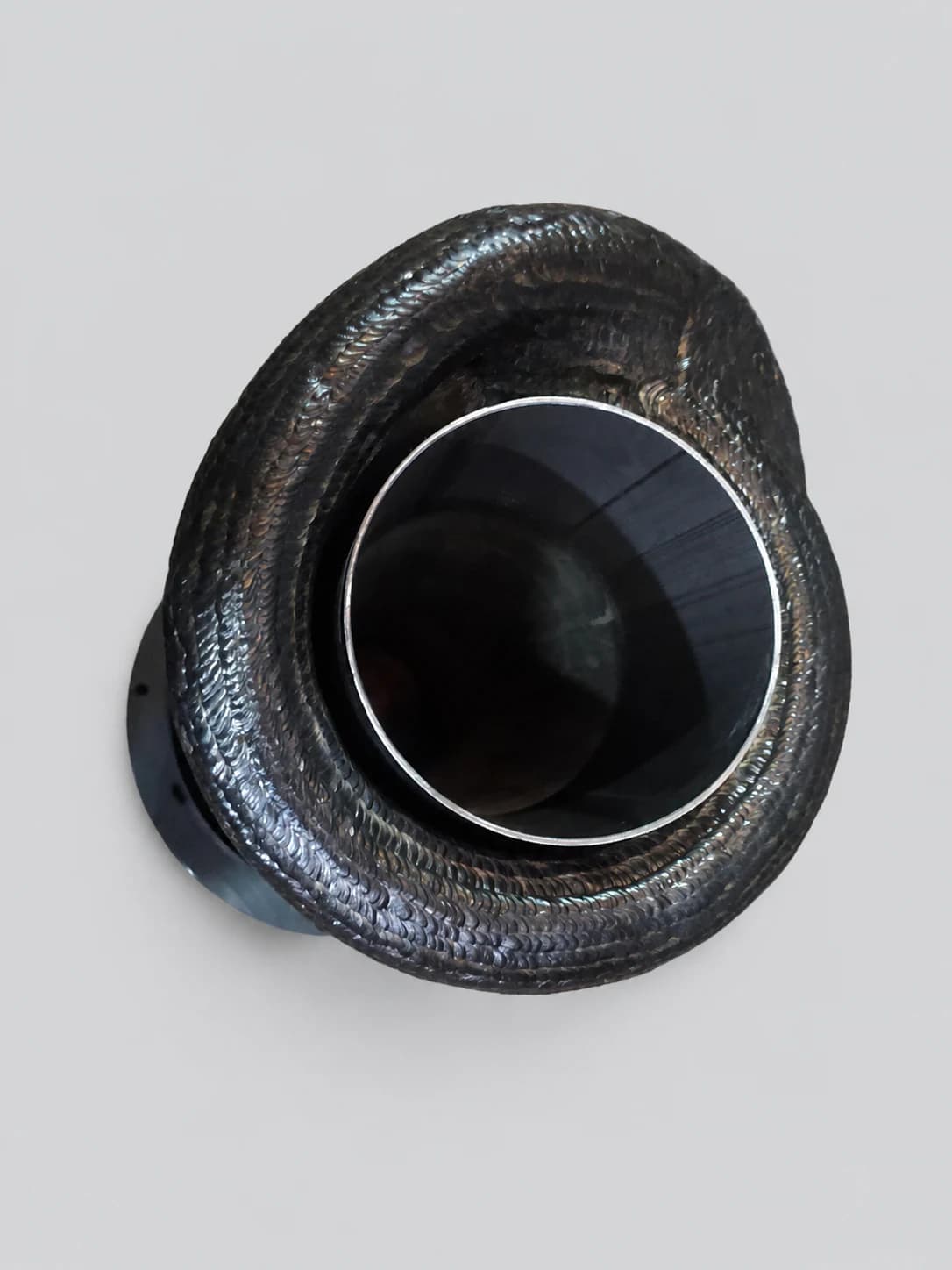

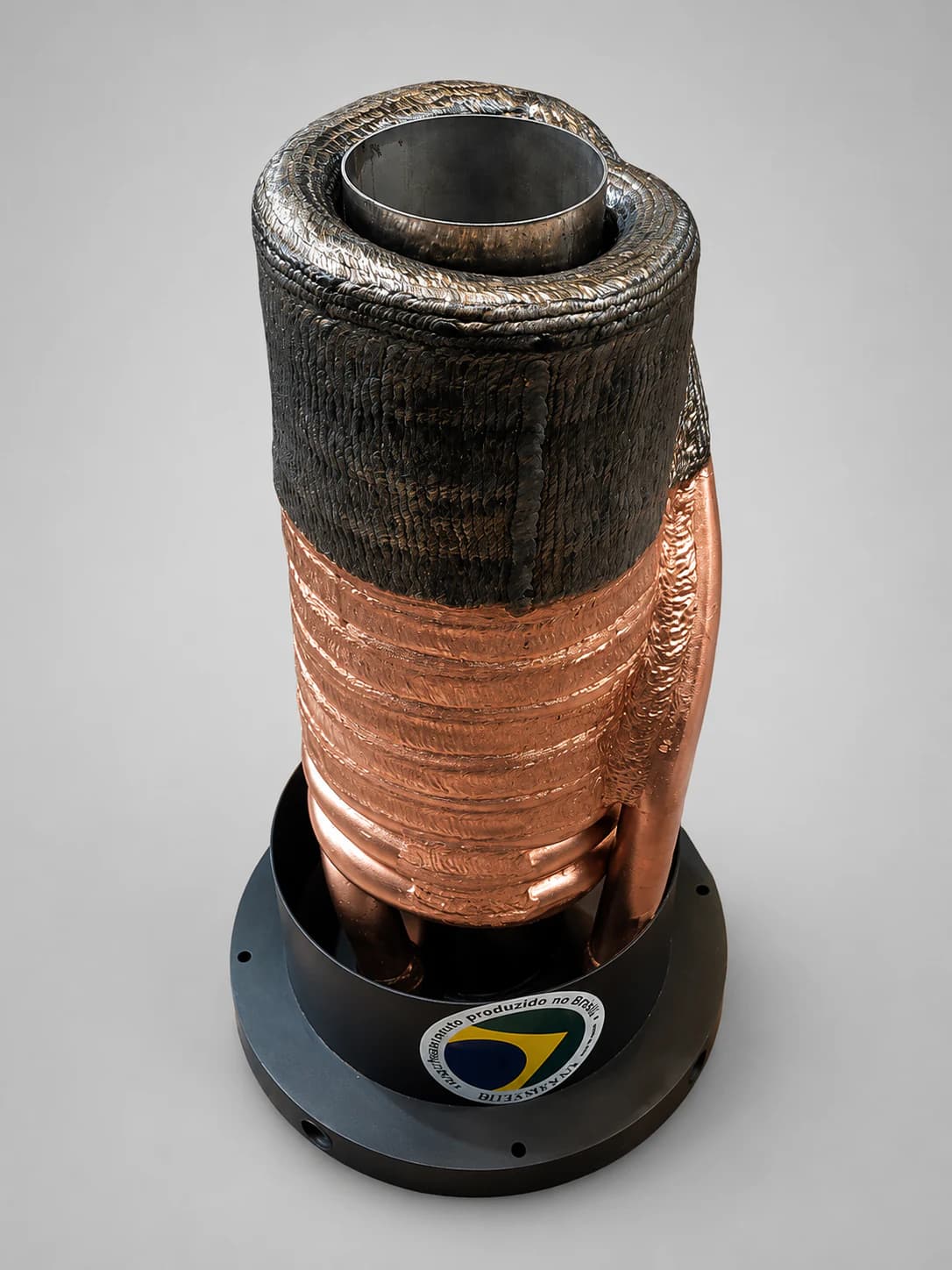

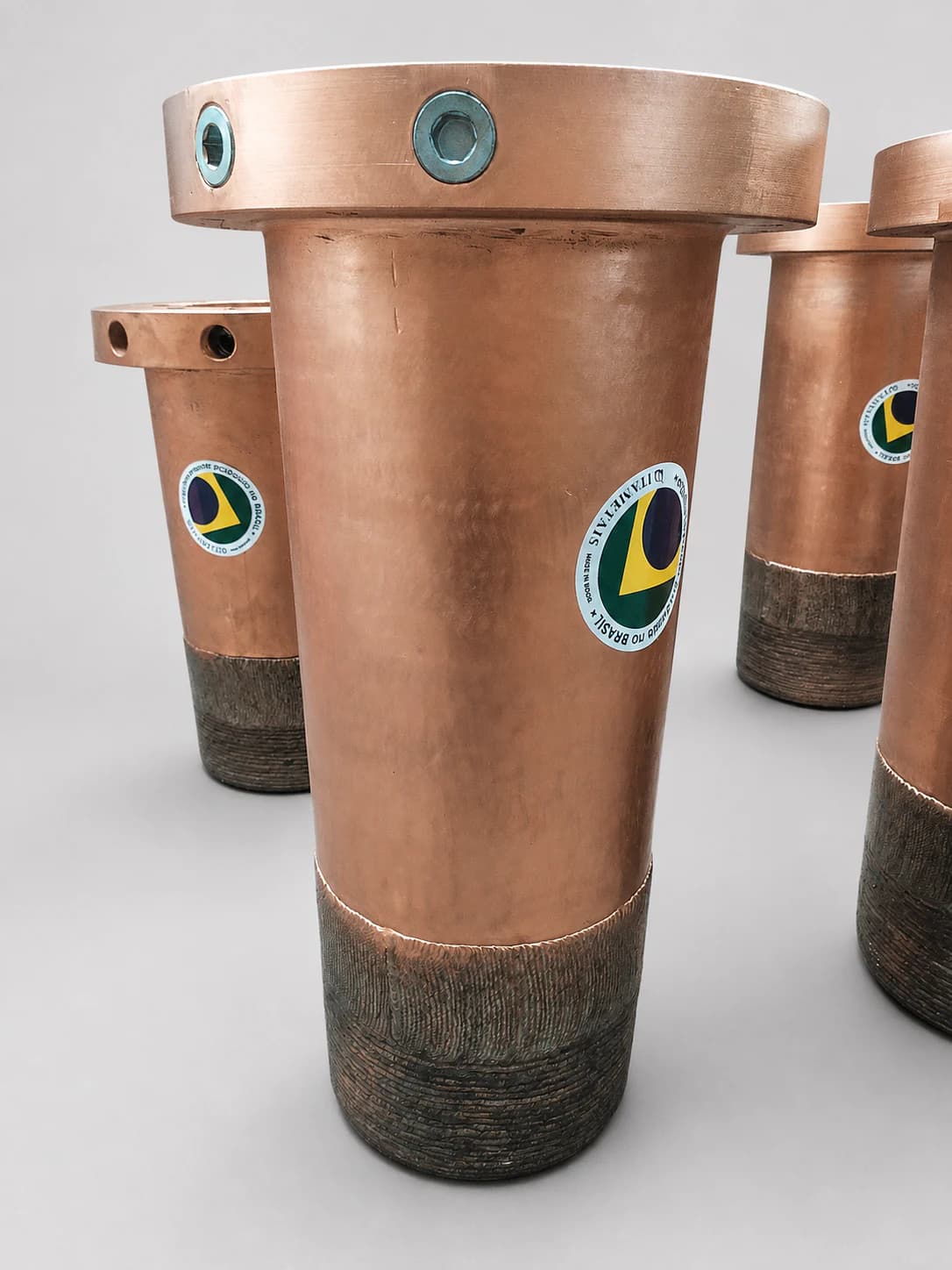

- Revestimento metálico em liga NiCrMo-3, quando necessário.
- Bico frontal substituível, somente nos projetos e instalações compatíveis.
- Soluções especiais desenvolvidas conforme as condições operacionais do alto-forno.
O revestimento em NiCrMo-3, a luva cerâmica e o bico frontal substituível são recursos opcionais. Não estão presentes em todas as ventaneiras: sua adoção depende da especificação, das condições operacionais e da compatibilidade do projeto. O bico substituível se aplica somente a alguns projetos e usinas.
Fabricação integrada e controle de qualidade
A fabricação reúne fundição de cobre, usinagem de precisão, soldas especiais, montagem e inspeção, realizadas de forma integrada pela Itametais.
Para verificar a integridade e a conformidade das ventaneiras, são realizados os seguintes controles:
- Ensaio hidrostático.
- Radiografia industrial.
- Ensaio por líquido penetrante.
- Ensaio por ultrassom.
- Verificação da condutividade elétrica do cobre.
- Inspeção dimensional.
Esse conjunto de controles permite avaliar o circuito de refrigeração, a integridade do material e das soldas e o atendimento aos requisitos dimensionais estabelecidos pelo cliente.
Benefícios para a operação
A combinação de engenharia, material, fabricação e inspeção é desenvolvida para contribuir com o desempenho da ventaneira nas condições especificadas. Os resultados dependem do projeto, da instalação e do regime operacional.
- O cobre de alta condutividade e o circuito dimensionado para a aplicação favorecem a refrigeração eficiente.
- A análise do escoamento contribui para uma distribuição térmica mais uniforme e o controle de pontos quentes.
- Materiais e recursos de proteção especificados para o projeto contribuem para a resistência às condições severas do alto-forno.
- Usinagem de precisão e inspeção dimensional favorecem a compatibilidade com a instalação.
- Fabricação integrada e ensaios contribuem para maior confiabilidade operacional e redução do risco de falhas e paradas não programadas.
- Recursos de manutenção, como o bico frontal substituível, podem facilitar intervenções quando previstos e compatíveis com o projeto.
